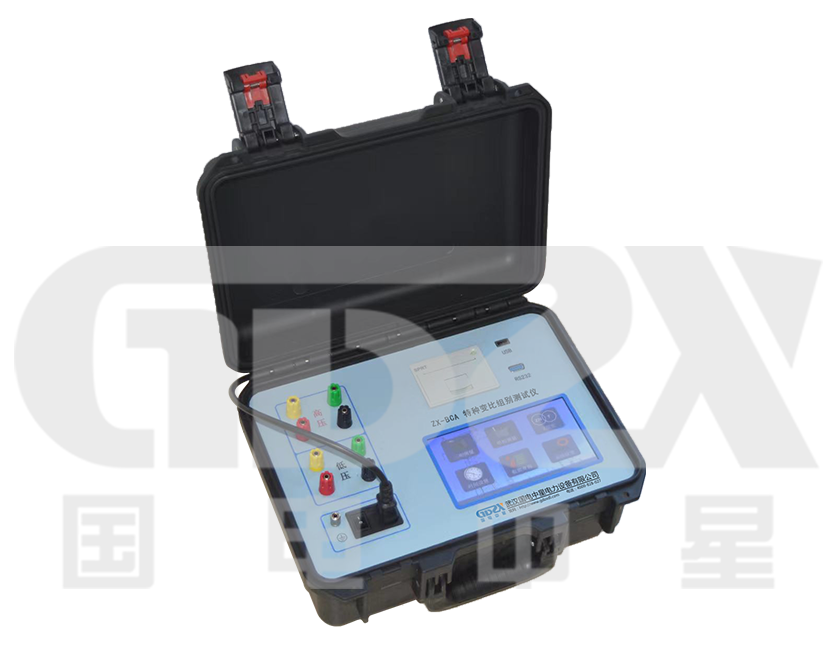

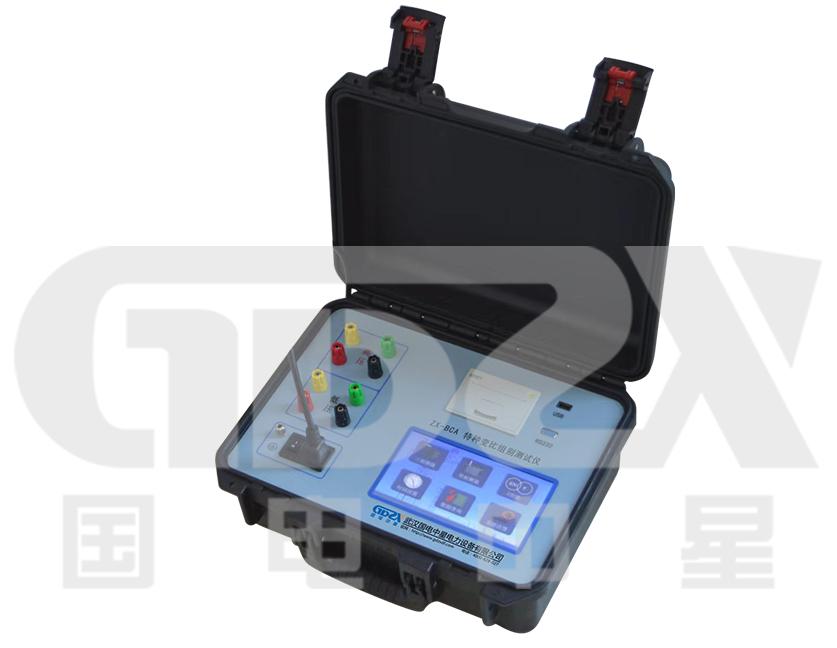

ZX-BCA特種變比組別測試儀
適用于Z型變、整流變、接地變、電爐變、移相變、斯科特變、逆斯科特變等變壓器的測量
參考標準：
●采用三相精密逆變電源，消除了測量時候市電電壓的諧波影響，測量更準確
●具有高低壓反接保護，變壓器匝間短路保護，分接開關分合不到位保護，輸出全短路保護，增加儀器穩定性
●既有打印輸出，U盤接口，也可配備RS232接口，便于無紙化辦公
說明書
操作視頻ZX-BCA特種變比組別測試儀可以檢查變壓器匝數比的正確性、分接開關的狀況、變壓器是否匝間短路、變壓器是否可以并列運行。傳統的變比電橋讀數不直觀，要進行換算，只能逐相進行測量。本儀器克服了傳統變比電橋測試的缺點，操作簡便直觀，采用三相精密逆變電源，測試快，準確度高。
1、 儀器內部采用三相精密逆變電源，消除了測量時候市電電壓的諧波影響，測量更準確。工作電源為發電機時，無任何影響。
2、 采用三相輸出電壓，提高測試速度，可以測量相間夾角，自動識別接線組別0-11，對于低壓測多個繞組的整流變壓器，低壓側無需拆線，即可測量變比和7.5°的角度偏差。
3、 適用變壓器種類廣，特別適用于Z型變、整流變、接地變、電爐變、移相變、斯科特變、逆斯科特變等變壓器的測量。
4、 具有高低壓反接保護，變壓器匝間短路保護，分接開關分合不到位保護，輸出全短路保護，增加儀器穩定性。
5、 輸入額定參數后，可自動測量變壓器變比值、誤差值和分接開關分接位，尤其對于分接不對稱的分接開關，也可準確的測量出變壓器分接開關的準確位置，最多可測量99個分接點位的分接開關。

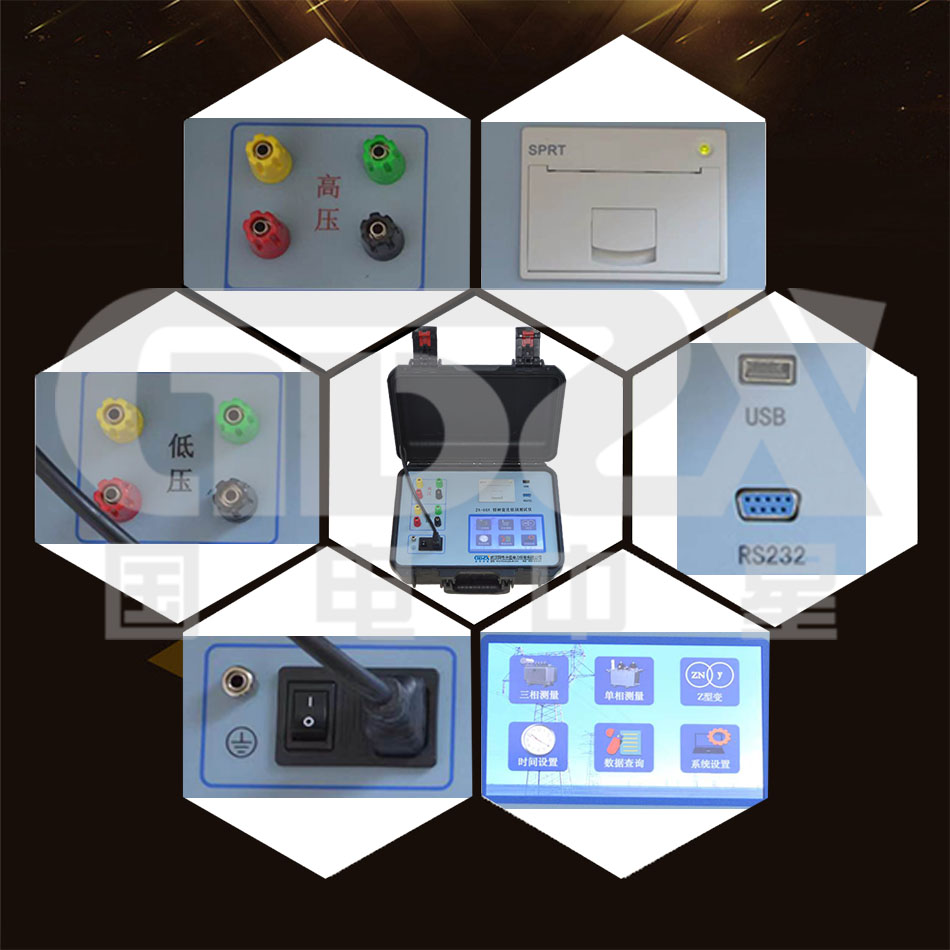

6、 采用7寸高清彩色觸屏液晶，模塊化顯示，強光下也顯示清晰。
7、 儀器既有打印輸出，U盤接口，也可配備RS232接口，便于無紙化辦公。
8、 采用耐寒耐溫，密封防水，防摔防震多功能工程塑料箱，便于野外試驗。
9、 儀器可以使用安卓手機或平板，關注微信公眾號，下載專用APP，通過專用軟件全程控制儀器，測試數據存儲上傳，方便查閱。
1、 測試量程：變比值 -- 0.9～10000 角度 -- 0-360°
2、 比值精度： ±0.1%+2字( 0.9-500 )
±0.2%+2字( 501-2000 )
±0.5%+2字( 2001-10000 )
3、角度精度： ±0.2°
4、輸出電壓：根據負載自動調節
5、分 辨 率：比值 -- 最小0.0001， 角度 -- 0.01°
6、工作電源：AC220V±10% 50±1Hz 鋰電池供電
7、環境溫度：-10℃～40℃
8、相對濕度：≤85%，不結露
9、外形尺寸； 主機 360*290*170(mm) 線箱 360*290*170(mm)
10、重量： 主機5.4KG 線箱5.5KG
11、測試線長度：標配13米 長度可以定制
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
