大電流直流電阻測試儀選型分析：ZXR-20A01 的技術定位與對比

在電力設備預防性試驗中，直流電阻測量是判斷繞組連接、分接開關接觸、導線焊接質量及回路完整性的關鍵手段。當前市場上便攜式直流電阻測試儀種類繁多，技術人員在選型時通常關注：輸出電流能力、量程覆蓋范圍、供電方式、數據管理及現場適應性。

本文以 ZXR-20A01 直流電阻測試儀 為分析對象，從核心技術指標與使用場景角度，對比常規同類設備，供技術人員參考。

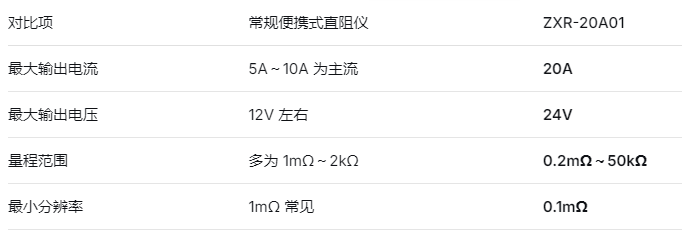

一、輸出電流與量程覆蓋能力對比

技術解讀：

●   20A 大電流優勢：對于大型變壓器低壓側繞組或低阻值回路（如觸點接觸電阻），大電流可克服電感效應，更快達到穩定狀態，減少等待時間。

●   24V 高輸出電壓優勢：在測量高阻值繞組或長距離回路時，保證足夠的激勵電壓，避免因電壓不足導致測量值偏低。

●   寬量程（0.2mΩ～50kΩ）：從低壓大電流設備到高壓小電流繞組，可覆蓋變電站絕大多數直阻測試需求，無需換用多臺儀器。

該儀器提供多個固定電流擋（1mA / 5mA / 30mA / 0.2A / 1A / 5A / 10A / 20A）及自動擋，用戶可根據被測對象預估阻值選擇合適的激勵電流，或交由設備自動切換。

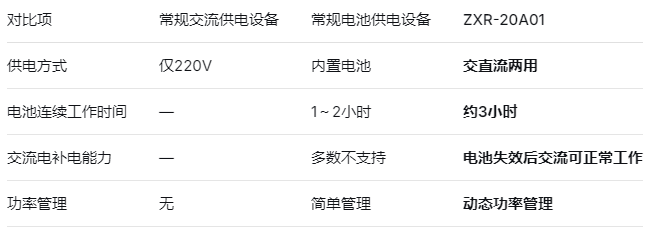

二、供電方式與現場續航對比

技術解讀：

●   交直流兩用設計在現場意義較大：當電池耗盡或故障時，直接接入220V交流即可繼續測試，不影響檢修進度。

●   動態功率管理根據輸出電流調節輸出電壓，避免電池長時間高倍率放電，有利于延長鋰電池循環壽命。

●   3小時續航在20A檔位連續測試場景下基本滿足一個檢修班組半天的作業需求。

三、功能性對比（針對現場操作）

技術解讀：

●   溫度折算功能：繞組電阻值與溫度強相關，現場測試后需換算至75℃等額定溫度進行比較。自動折算減少了人工計算誤差。

●   自動放電：直流電阻測試后，繞組呈電感特性，儲存能量。放電不徹底存在電擊風險或損壞儀器。該功能是安全性的必要保障。

●   計算機聯機：適用于實驗室或批量測試場景，可實現遠程觸發和數據記錄，降低人工錄入錯誤。

四、精度的實際意義

ZXR-20A01 給出的精度指標為：±0.2% ± 0.5mΩ。

●   對于 0.2mΩ 量程下限（如大電流開關觸點），0.5mΩ 的固定誤差占比相對較大，需注意該條件下的實際可用分辨率。

●   對于 1Ω 以上繞組，0.2% 的相對誤差優于現場大多數手工記錄讀數方式。

技術人員在使用時應重點關注：被測阻值越低，固定誤差項（0.5mΩ）的影響越顯著，必要時可采用多次測量取平均的方式。

五、適用場景與選型建議

ZXR-20A01 較為適用的場景

●   變電站現場大型電力變壓器（110kV及以上）直流電阻測試

●   電動機、發電機定子繞組電阻測量

●   斷路器、隔離開關回路電阻初判

●   需要數據留存、追溯或后續分析的檢修班組

●   無穩定交流供電的偏遠變電站或臨時檢修點

需要注意的局限

●   用電池測試時，5A及以上電流檔測量范圍有所減小，高阻值測試建議接入交流電源或使用低電流檔

●   體積 320×240×130mm、重量 3.9kg，相比手持式設備便攜性一般，但相對于傳統20A級設備仍屬輕量

●   工作環境溫度 -20~40℃，嚴寒或高溫地區冬季/夏季使用需注意溫控措施

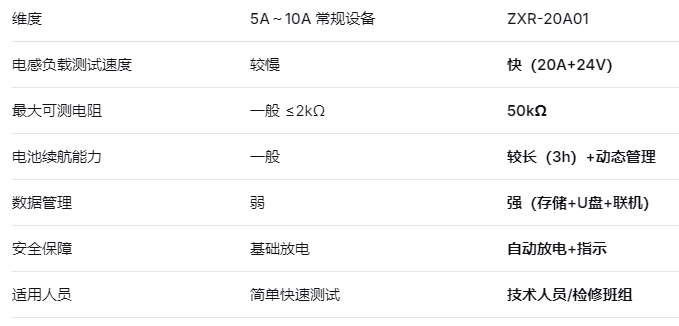

六、與常規5A/10A設備的綜合對比總結

結語

ZXR-20A01 直流電阻測試儀的核心技術定位為：大電流、寬量程、交直流兩用的現場級測試設備。相比常規5A/10A設備，其在電感負載測試速度、高阻值覆蓋范圍和數據管理能力上有明顯差異。技術人員在選型時，應根據本單位被測設備類型（以低阻大電流設備為主還是包含高阻繞組）、現場供電條件及數據管理需求綜合判斷。

若日常測試以小型變壓器、互感器為主，5A~10A設備足以勝任；若涉及大型電力變壓器、長距離繞組或?qū)y試效率有要求，20A級設備具備實際工程價值。
