技術文章：ZXYZ-2013C變壓器有載分接開關測試儀關鍵指標與應用解析

引言

有載分接開關（OLTC）是變壓器實現電壓調節的核心部件，其切換過程的可靠性直接關系到電力系統的穩定運行。按照《電力設備交接和預防性試驗規程》要求，需定期檢查OLTC的動作順序、切換時間及過渡電阻等參數。ZXYZ-2013C變壓器有載分接開關測試儀依據DL/T846.8-2004標準設計，用于測量過渡波形、過渡時間、過渡電阻及三相同期性。本文從技術人員視角，分析該儀器的技術指標與使用要點。

一、測試對象與適用范圍

該儀器適用于Y0、Y、△型變壓器的有載分接開關測試，阻值無需換算直接顯示，減少現場計算步驟。需注意：若用戶使用的是調容型有載開關，需提前告知，以便適配測試方式。

二、關鍵測試能力

1. 過渡電阻測量范圍

儀器根據恒流源檔位不同，提供分段電阻測量能力：

最小可測電阻0.1Ω，最大100Ω，覆蓋常見OLTC過渡電阻范圍。

2. 時間測量

●   波形記錄時長：300ms

●   采樣速率：30k

●   時間分辨率：0.01ms

●   過渡時間準確度：±0.5%讀數±0.2ms

可清晰捕捉過渡過程中的瞬態變化，適用于分析開關動作時序。

3. 電阻測量準確度

±5%讀數±0.1Ω，滿足工程現場對過渡電阻一致性判斷的需求。

三、結構與應用特點

●   四端接線法：消除測試線電阻影響，無需導線補償。

●   連續測試：可在變壓器停電窗口期內連續測量，提升效率。

●   帶繞組或不帶繞組均可測試，靈活適應不同現場條件。

●   自動判斷單相電阻與雙電阻，減少人為設置錯誤。

●   波形自動分析：系統可自動標記波形中的異常點，輔助故障識別。

●   顯示自適應：波形縱軸（電阻）與橫軸（時間）幅度根據采樣數據自動調整。

四、人機交互與數據管理

●   8英寸彩色液晶觸摸屏（800×480），支持外掛鼠標，操作直觀。

●   內置高速打印機，可現場輸出測試報告。

●   支持Word格式報告，便于數據歸檔與管理。

●   內部存儲1000組數據，同時支持U盤擴展保存。

五、環境適應性與電源

●   使用溫度：-10℃～40℃

●   相對濕度：＜85%RH

●   端口最大電壓：24V，低壓安全設計

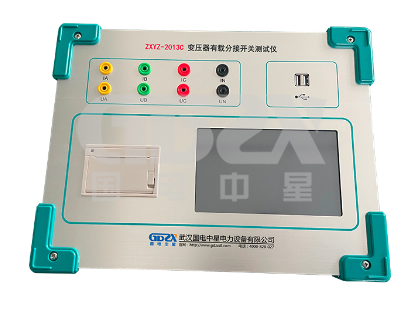

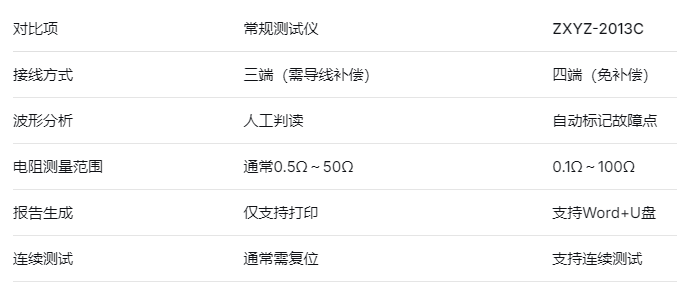

六、與常規OLTC測試儀的對比

七、現場使用建議

1.檔位選擇：根據預估過渡電阻值選擇合適的恒流檔位（2A/1A/0.5A/0.2A）。

2.接線確認：使用四端接線法，確保電壓、電流回路分開。

3.波形判讀：關注過渡波形中是否出現異常毛刺或平臺，自動標記的故障點應重點復核。

4.數據保存：建議同時保存至儀器內部和U盤，防止數據丟失。

5.調容開關：如被測對象為調容型有載開關，測試前應與廠家確認參數適配性。

結語

ZXYZ-2013C變壓器有載分接開關測試儀在過渡電阻測量范圍（0.1Ω～100Ω）、時間分辨率（0.01ms）、波形自動分析、四端接線及數據管理等方面提供了較為完整的解決方案。適用于變壓器預防性試驗、交接驗收及故障診斷場景，技術人員掌握其檔位選擇與波形判讀方法，可提升OLTC檢測的準確性與效率。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
