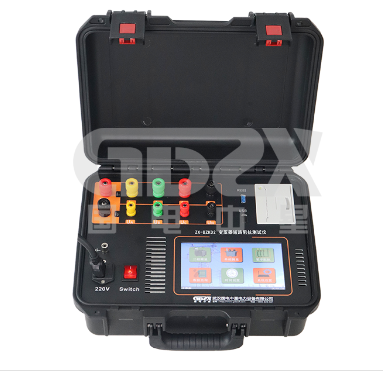

技術文章：ZX-BZK02變壓器短路阻抗測試儀功能與應用解析

引言

變壓器短路阻抗是反映變壓器繞組變形、移位及內部故障的重要參數。常規停電檢測方法存在效率低、搬運設備繁瑣等問題。ZX-BZK02變壓器短路阻抗測試儀集成了內置調壓源、多模式測試及智能控制功能，為現場和試驗室條件下的變壓器阻抗檢測提供了系統性技術方案。

一、設備架構與設計定位

該儀器適用于35kV級及以上主變壓器的低電壓短路阻抗測量。內置2000W交流可調電源，支持電壓自動調節，減少對外部調壓設備的依賴。整機采用模塊化設計，主機重量4.9kg，配合專用線箱，便于現場攜帶與快速部署。

二、核心測試功能

1. 三相短路阻抗測量

●   同步顯示三相電壓、三相電流、三相功率

●   自動折算至額定溫度、額定電流下的阻抗電壓百分比

●   計算與銘牌阻抗的誤差百分比

2. 單相短路阻抗測量

適用于單相變壓器的短路阻抗測試，擴展設備適用范圍。

3. 零序阻抗測量

針對高壓側星形接線帶中性點的變壓器，支持零序阻抗專項測試。

三、測量范圍與精度指標

儀器采用4位數字顯示，電壓、電流精度達到0.2級，短路阻抗精度0.5級，滿足變壓器例行試驗與故障診斷需求。

四、擴展與適配能力

●   外接互感器支持：超出直接測量范圍時，可外接電壓、電流互感器，儀器支持設置互感器變比，直接顯示一次側值

●   測試線長度：標配8米，可按需定制

五、智能控制與數據處理

1. 手機APP全程控制

通過手機APP可實現儀器操作、參數設置及測試啟動，提升單人作業效率。

2. 多種數據接口

●   232接口：用于外擴功能

●   USB接口：測試數據轉存至U盤

●   內置存儲器：可儲存200組測量數據

3. 人機交互

●   大屏幕彩色高分辨率觸摸屏

●   中英文界面自由切換

●   內置高速熱敏打印機，支持現場數據打印

4. 輔助功能

●   永久日歷、時鐘，支持時間校準

●   適應環境溫度-10℃~40℃，相對濕度≤85%RH

六、現場應用場景

●   例行預防性試驗：定期檢測變壓器短路阻抗，與歷史數據比對判斷繞組狀態

●   故障后診斷：短路事故后快速檢測阻抗變化，評估繞組變形程度

●   零序阻抗專項測試：用于中性點接地系統變壓器的零序參數獲取

●   外接互感器大電流測試：適用于大容量變壓器低功率因數下的阻抗測量

七、技術優勢總結

1.一體化程度高：內置2000W調壓源，無需外接調壓設備

2.測試模式全：支持三相、單相、零序三種模式

3.現場適應性強：體積小、重量輕、手機APP控制、標配長測試線

4.數據管理完善：U盤轉存、內部存儲、打印輸出、232擴展接口

5.精度可靠：電壓電流0.2級，阻抗0.5級，滿足工程要求

結語

ZX-BZK02變壓器短路阻抗測試儀在便攜性、功能覆蓋度和智能化控制方面具有明確的技術特征。對于從事變壓器預防性試驗、故障診斷及現場檢修的技術人員，該儀器提供了一套從電壓自動調節到多模式測試、從數據存儲到手機控制的完整工作流程，適用于35kV及以上電壓等級變壓器的日常運維與專項檢測。
