新手做電纜耐壓總出錯？串聯諧振試驗最全操作指南 + 避坑口訣

串聯諧振耐壓試驗裝置——新人入門版

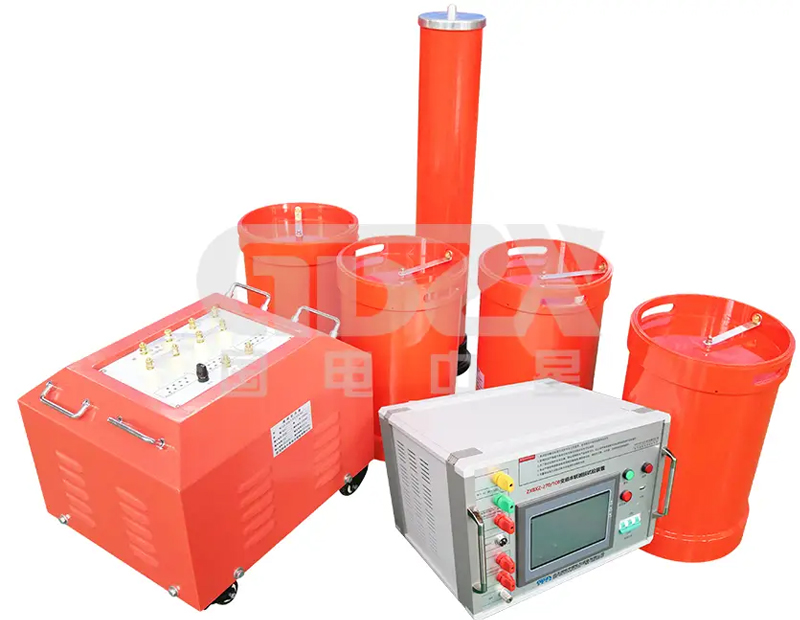

國電中星ZXBXZ-270KV/108KVA變頻串聯諧振裝置

零基礎快速入門：從原理到操作的通俗講解
       一、什么是串聯諧振耐壓試驗？

1.1 為什么要做耐壓試驗？

想象一下，你買了一件雨衣，穿之前要不要測試一下防不防水？電力設備也一樣。

電力電纜、變壓器、開關柜這些設備，就像"電的雨衣"，它們的絕緣層要能擋住高電壓，不能漏電。

耐壓試驗就是給這些設備"淋一場大雨"，看它們能不能扛住。

1.2 為什么要用"串聯諧振"？

問題：

• 一根 1 公里的 10kV 電纜，做耐壓試驗需要 17.4kV 的電壓

• 如果用傳統方法（工頻試驗變壓器），需要一臺幾噸重的大變壓器

• 根本搬不到現場

解決辦法：

• 用"串聯諧振"這個聰明辦法

• 就像收音機調臺一樣，找到一個特殊的頻率

• 在這個頻率上，電壓會被"放大"幾十倍

• 這樣，一臺幾百公斤的小設備就能產生幾百千伏的高電壓

比喻：

• 傳統方法：用大水泵直接抽水到高處（費力）

• 串聯諧振：用蹺蹺板原理，小力氣撬動大重量（省力）

二、串聯諧振的原理（用人話講）
       2.1 三個關鍵角色

電感（L）：

• 就是一個大線圈（電抗器）

• 作用：儲存磁能

• 比喻：像彈簧，可以儲存能量

電容（C）：

• 就是被試品（電纜、變壓器）本身

• 作用：儲存電能

• 比喻：像氣球，可以儲存能量

電阻（R）：

• 就是損耗（發熱、摩擦）

• 作用：消耗能量

• 比喻：像摩擦力，會消耗能量

2.2 諧振是怎么回事？

想象一個蕩秋千的場景：

1. 不諧振：你隨便推秋千，秋千晃得不高

2. 諧振：你在秋千擺到最高點時推一下，秋千越蕩越高

串聯諧振也是一樣：

• 電感和電容就像秋千

• 變頻電源就像推秋千的人

• 找到合適的頻率（諧振頻率），電壓就會被"放大"幾十倍

2.3 品質因數 Q（放大倍數）

Q 值就是"放大倍數"：

• Q = 30，意思是電壓放大 30 倍

• 輸入 5kV，輸出 150kV

• Q = 50，意思是電壓放大 50 倍

• 輸入 5kV，輸出 250kV

Q 值越大越好嗎？

• 不是！Q 值太大，諧振點太尖銳，很難找

• Q 值太小，電壓放大不夠

• 一般 Q = 30~80 比較合適

三、裝置長什么樣？
       3.1 五大件

一套完整的串聯諧振裝置，有 5 個部分：

1. 變頻電源（控制臺）：

• 作用：提供可調頻率的電源

• 比喻：像收音機的調臺旋鈕

• 外觀：一個帶屏幕的柜子

2. 勵磁變壓器：

• 作用：把 380V 升到幾千伏

• 比喻：像助推器

• 外觀：一個大鐵箱子

3. 高壓電抗器：

• 作用：與被試品形成諧振

• 比喻：像彈簧

• 外觀：一個圓柱形大線圈

4. 高壓分壓器：

• 作用：測量被試品上的真實電壓

• 比喻：像尺子

• 外觀：一根細長的柱子

5. 被試品：

• 作用：試驗對象

• 比喻：像被測試的雨衣

• 外觀：電纜、變壓器、開關柜等

3.2 怎么連接？市電 380V → 變頻電源 → 勵磁變壓器 → 電抗器 → 被試品 → 接地 ↓ 分壓器（測量）四、怎么操作？（10 步搞定）第 1 步：準備

• 確認被試品信息（型號、長度、試驗電壓）

• 選擇接線方式（串聯還是并聯）

• 布置設備（電抗器要抬高，不能放在金屬地板上）

第 2 步：接線

• 按接線圖連接各部件

• 確認連接牢固

• 接好接地線

第 3 步：安全措施

• 設置安全圍欄

• 懸掛警示牌

• 安排專人監護

第 4 步：通電

• 合上 380V 電源開關

• 打開變頻電源控制臺

• 系統自檢

第 5 步：找諧振點

• 按"自動試驗"鍵（推薦）

• 控制臺自動掃頻，找諧振點

• 或者手動調節頻率，觀察電流表

第 6 步：升壓

• 諧振點找到后，按"升壓"鍵

• 電壓慢慢升高

• 觀察電壓表和電流表

第 7 步：保壓

• 電壓升到試驗電壓（如 17.4kV）

• 保持 60 分鐘（電纜交接試驗）

• 每 5 分鐘記錄一次電流

第 8 步：降壓

• 保壓時間到，按"降壓"鍵

• 電壓慢慢降到零

• 關閉變頻電源

第 9 步：放電

• 重要！ 用絕緣放電棒放電

• 至少放電 3 分鐘

• 直接接地后再拆線

第 10 步：拆線

• 確認放電完成

• 拆除連接線

• 收回設備

五、常見問題（新人最容易犯的錯）
       錯誤 1：電抗器直接放在地上

后果：

• 諧振點找不到

• Q 值很低

• 電抗器發熱

正確做法：

• 用絕緣墊板抬高 200mm 以上

• 下方 1m 內不能有金屬物

錯誤 2：諧振點沒找到就硬升壓

后果：

• 電壓上不去

• 電流很大

• 設備燒毀

正確做法：

• 先低壓掃頻找諧振點

• 鎖定頻率后再升壓

錯誤 3：放電不充分就拆線

后果：

• 觸電！

• 設備燒毀

正確做法：

• 用絕緣放電棒放電至少 3 分鐘

• 直接接地后再拆線

錯誤 4：試驗中走入圍欄

后果：

• 觸電！

• 生命危險

正確做法：

• 試驗中絕對不能進入圍欄

• 需要調整時，先降壓至零

錯誤 5：不看電流表就升壓

后果：

• 電流過大

• 設備損壞

正確做法：

• 升壓時同時觀察電壓表和電流表

• 電流超過額定值立即停止

六、安全第一（5 個絕對禁止）

1. 絕對禁止：手動調節電壓時不看電流表

2. 絕對禁止：試驗中走入安全圍欄內

3. 絕對禁止：用對講機貼近高壓區

4. 絕對禁止：試驗未結束就拆接地線

5. 絕對禁止：放電不充分就拆線

七、快速記憶口訣接線口訣

看電壓選串數，看長度選并數

• 電壓高（110kV）→ 多串聯

• 電纜長（幾公里）→ 多并聯

操作口訣

先找點，再升壓，保壓夠，慢降壓，充分放，再拆線

1. 先找諧振點

2. 再升壓到試驗電壓

3. 保壓時間要夠（60 分鐘）

4. 慢慢降壓到零

5. 充分放電（3 分鐘）

6. 再拆線

安全口訣

圍欄外，看儀表，不硬沖，充分放，零線省，地線要

1. 人在圍欄外

2. 看電壓表和電流表

3. 不硬沖（找到諧振點再升壓）

4. 充分放電

5. 零線可以省

6. 地線一定要

八、常用數據速查

電纜電容量

九、學習路徑
       第 1 階段：理論學習（1 周）

1. 學習串聯諧振原理

2. 學習裝置構成

3. 學習接線方式

4. 學習操作流程

5. 學習安全規程

第 2 階段：觀摩學習（1 周）

1. 觀摩老師傅操作

2. 學習接線方法

3. 學習找諧振點

4. 學習記錄數據

5. 學習放電拆線

第 3 階段：實操練習（2 周）

1. 在老師傅指導下操作

2. 從簡單試驗開始（10kV 短電纜）

3. 逐步過渡到復雜試驗（110kV 電纜）

4. 練習故障排查

5. 練習應急處理

第 4 階段：獨立操作（1 個月）十、推薦學習資源書籍

1. 《電氣設備交接試驗標準》（GB 50150-2016）

2. 《高電壓試驗技術》（教材）

3. 《串聯諧振耐壓試驗裝置使用手冊》（廠家提供）

十、推薦學習資料

視頻

1. 武漢國電中星電力抖音/快手視頻

2. 各廠家培訓視頻

3. 行業技術交流視頻

實踐

1. 跟老師傅學習

2. 參加廠家培訓

3. 參加行業技術交流會

十一、結語：從新人到高手

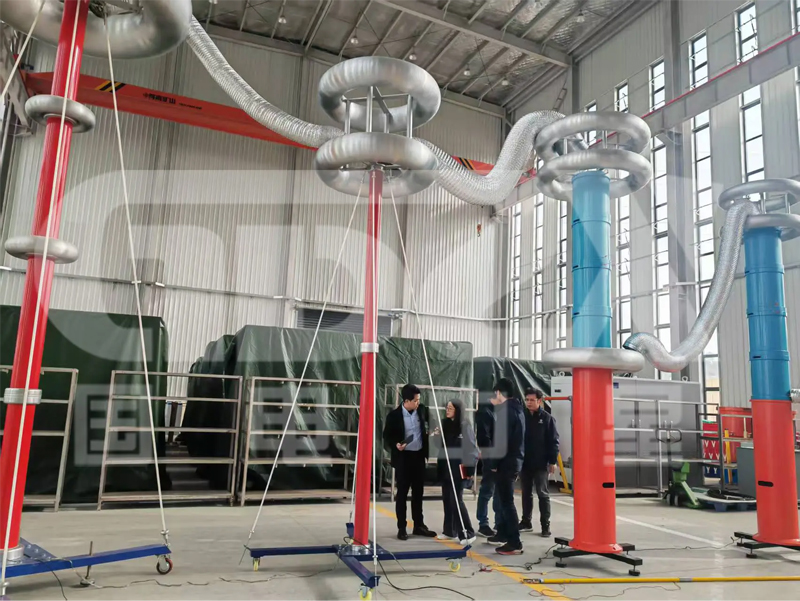

國電中星ZXBXZ-270KV/108KVA變頻串聯諧振裝置

串聯諧振耐壓試驗，看起來復雜，其實不難：

1. 原理不復雜：就像蕩秋千，找到合適的頻率

2. 操作有流程：按步驟來，不會出錯

3. 安全最重要：記住 5 個絕對禁止

從新人到高手，需要：

1. 理論學習：懂原理，知道為什么

2. 實操練習：多練習，熟能生巧

3. 總結經驗：每次試驗后總結

4. 持續學習：技術在進步，要跟上

記住：

• 安全第一，不懂就問

• 寧可慢一點，不要出錯

• 每一次試驗都是學習機會

祝你早日成為高手！
