35kV 長電纜串聯諧振試驗實操解析

前兩天在工地上碰到一個做電纜試驗的師傅，他正在給一條3公里的35kV電纜做交接試驗。我看他用的設備不大，就問："這么長的電纜，你這設備帶得動嗎？"

他笑了："你別看設備不大，這是專門針對電纜設計的配置。3公里35kV電纜，一次升壓就能搞定。"

后來聊了聊，才知道電纜試驗跟其他設備試驗確實不一樣，選型有很多門道。今天就聊聊10kV到35kV電纜的串聯諧振試驗，怎么選設備，怎么做試驗。

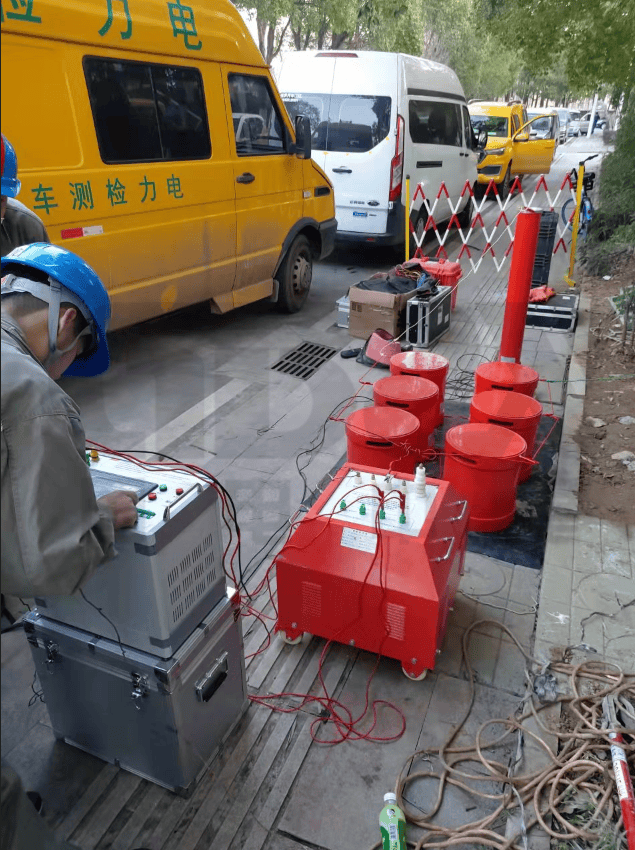

武漢高新大道諧振試驗

電纜試驗為什么這么特殊？

做過電纜試驗的人都知道，電纜跟變壓器、GIS這些設備完全不一樣。

第一，電容量大。

一條1公里的10kV電纜，電容量大概0.3μF。如果是3公里，就是0.9μF。 這個電容量，是配電變壓器的幾十倍。

電容量大，意味著容性電流大。 在50Hz諧振頻率下，容性電流 = 電壓 × 2π ×頻率 × 電容量。

算一下：3公里10kV電纜，試驗電壓17.4kV，容性電流 ≈ 4.9A。

如果你的設備額定電流只有1A，那就只能帶0.6公里，3公里根本帶不動。

第二，長度差異大。

配電設備的電容量基本是固定的，一臺500kVA變壓器就是那么大電容量。 但電纜不一樣，1公里和5公里，電容量能差5倍。

這就要求設備配置要靈活，能適應不同長度的電纜。

第三，現場條件復雜。

電纜試驗經常在電纜溝、隧道、地下室這種地方做，空間有限，運輸困難。 設備太重太大，根本進不去。所以電纜試驗設備，既要容量夠大，又要盡量輕便。 這是個矛盾，但串聯諧振技術恰好能解決這個矛盾。

不同長度電纜的電容量對比表

10kV電纜怎么配設備？

10kV電纜是最常見的，城市配電網、工業園區、大型建筑，到處都是。

1公里以內：

配置：ZXBXZ-88/22（4kW，2A/22kV二合一）

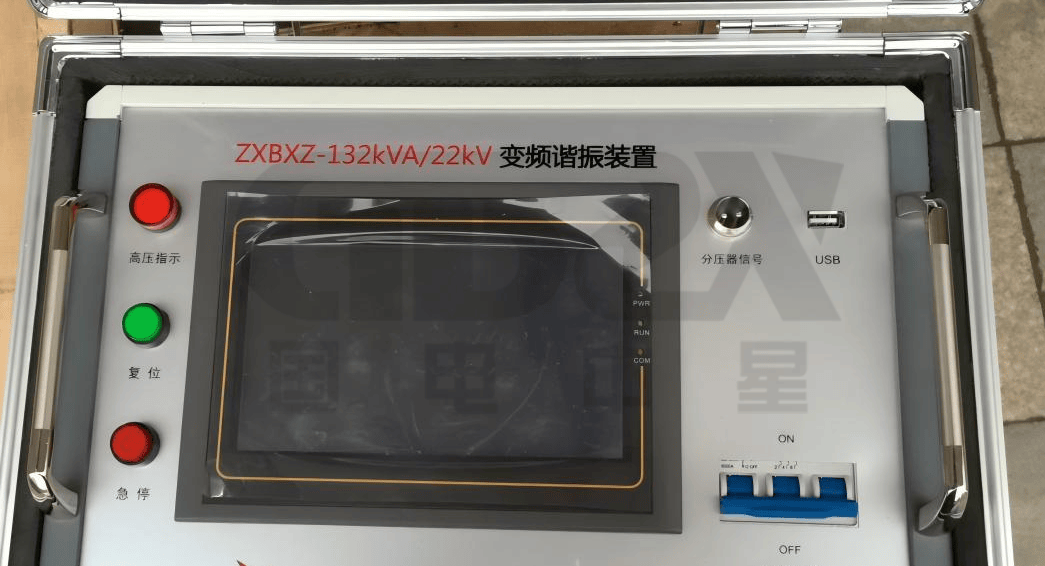

ZXBXZ-88kVA/22kV變頻串聯諧振

• 接線方式：全并聯輸出22kV/2A

• 帶載能力：約0.6μF

• 適合：300mm2電纜1公里以內

• 重量：約80公斤

這個配置比較輕便，兩個人就能搬運。 適合經常轉場的第三方檢測機構。

2~3公里：

配置：ZXBXZ-132/22（6kW，2A/22kV三合一）

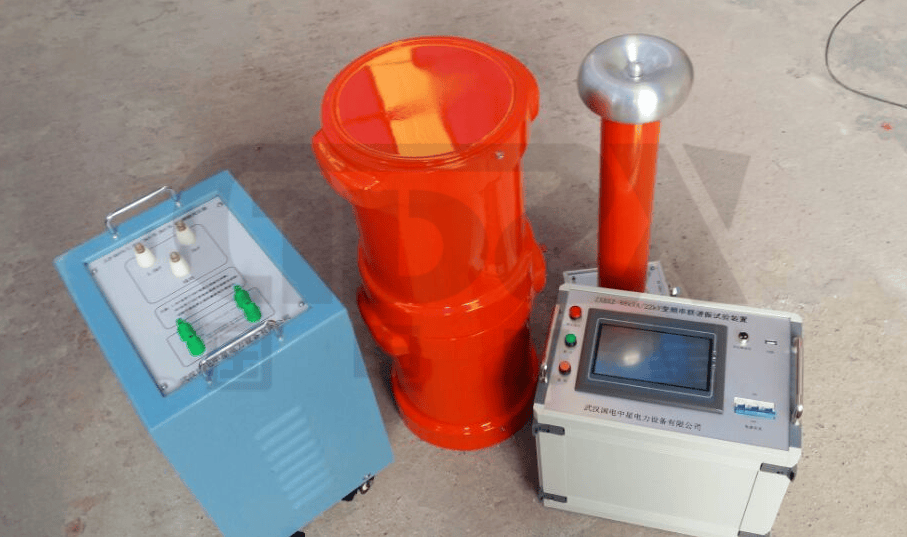

ZXBXZ-132kVA/22kV變頻串聯諧振

• 接線方式：全并聯輸出22kV/3A

• 帶載能力：約0.9μF

• 適合：300mm2電纜2~3公里

• 重量：約120公斤

這是10kV電纜試驗最常用的配置，覆蓋面廣，性價比高。

4~6公里：

配置：ZXBXZ-264/22（10kW，2A/22kV六合一）

• 接線方式：全并聯輸出22kV/6A

• 帶載能力：約1.8μF

• 適合：300mm2電纜4~6公里

• 重量：約200公斤

這個配置就比較重了，需要三四個人搬運，或者用小推車。 但帶載能力強，長電纜也能一次搞定。

10kV電纜不同長度對應的設備配置表

35kV電纜怎么配設備？

35kV電纜的試驗電壓是42kV，比10kV高一倍多。但電容量反而小一點，大概0.25μF/km。

1公里以內：

配置：ZXBXZ-132/22（6kW，2A/22kV三合一）

• 接線方式：2串1并輸出44kV/2A

• 帶載能力：約0.6μF

• 適合：35kV電纜1公里以內

注意，同樣的設備，10kV電纜用全并聯，35kV電纜用2串1并。 這就是串聯諧振的靈活性。

2~3公里：

配置：ZXBXZ-264/22（10kW，2A/22kV六合一）

• 接線方式：2串3并輸出44kV/3A

• 帶載能力：約0.9μF

• 適合：35kV電纜2~3公里

這是35kV電纜最常用的配置。

4~5公里：

配置：ZXBXZ-640/22（25kW，2.5A/32kV八合一）

• 接線方式：2串4并輸出64kV/5A

• 帶載能力：約1.5μF

• 適合：35kV電纜4~5公里

這個配置容量大，但重量也大，大概400kg。 需要吊車或叉車運輸。

35kV電纜不同長度對應的設備配置表

一個真實的案例：3公里35kV電纜交接試驗

去年有個項目，某工業園區新敷設一條35kV電纜，連接兩個變電站，長度2.8公里，截面400mm2。 需要做交接耐壓試驗。

項目背景：

• 電纜型號：YJV22 3×400mm2

• 電壓等級：35kV

• 長度：2.8km

• 試驗要求：42kV

• 保壓60分鐘

第一步：計算電容量

35kV電纜的單位電容量大概0.25μF/km，但這只是參考值。實際電容量跟電纜結構、絕緣材料都有關系。

保險起見，我們先用電容電橋測了一下，實測電容量0.72μF。比理論值（0.25×2.8=0.7μF）稍大一點，但在正常范圍內。

第二步：選擇設備

根據電容量0.72μF，我們選擇了ZXBXZ-264/22配置：

• 控制箱：10kW

• 電抗器：2A/22kV六合一

• 勵磁變：10kVA

• 分壓器：60kV

接線方式：2串3并，輸出44kV/3A

理論帶載能力：約0.9μF，留了20%余量。

第三步：現場接線

電纜兩端都在變電站內，試驗在其中一端進行。

接線方式：

• 高壓端：連接電纜A、B、C三相（短接）

• 低壓端：電纜另一端三相短接后接地

• 電纜外護套：接地

這里有個細節：35kV電纜的外護套必須可靠接地，否則試驗時外護套會感應高壓，很危險。

第四步：試驗過程

4.1 絕緣測試

試驗前先用絕緣電阻表測量，確認電纜絕緣良好。實測絕緣電阻>10000MΩ，符合要求。

4.2 低壓掃頻

設定輸出電壓1kV，啟動自動掃頻。

掃頻范圍30~300Hz，大概2分鐘找到諧振點：

諧振頻率：52HzQ值：48電壓倍數：48倍Q值48，說明諧振狀態很好。鎖定頻率52Hz。

4.3 升壓

從1kV開始，每次升高5kV，觀察電壓、電流、頻率是否穩定。

升壓過程很順利，大概10分鐘升到42kV。

4.4 保壓

在42kV保壓60分鐘。

保壓過程中每10分鐘記錄一次數據：

• 電壓：42kV±0.5kV（波動很小）

• 電流：0.35A（穩定）

• 頻率：52Hz（穩定）

• 電抗器溫度：45℃（正常）

60分鐘后，降壓、放電，試驗結束。

第五步：試驗結果

試驗數據：

• 試驗電壓：42kV

• 保壓時間：60分鐘

• 泄漏電流：0.35A

• 諧振頻率：52Hz

• Q值：48

結論：合格整個試驗過程大概2小時，一次通過。

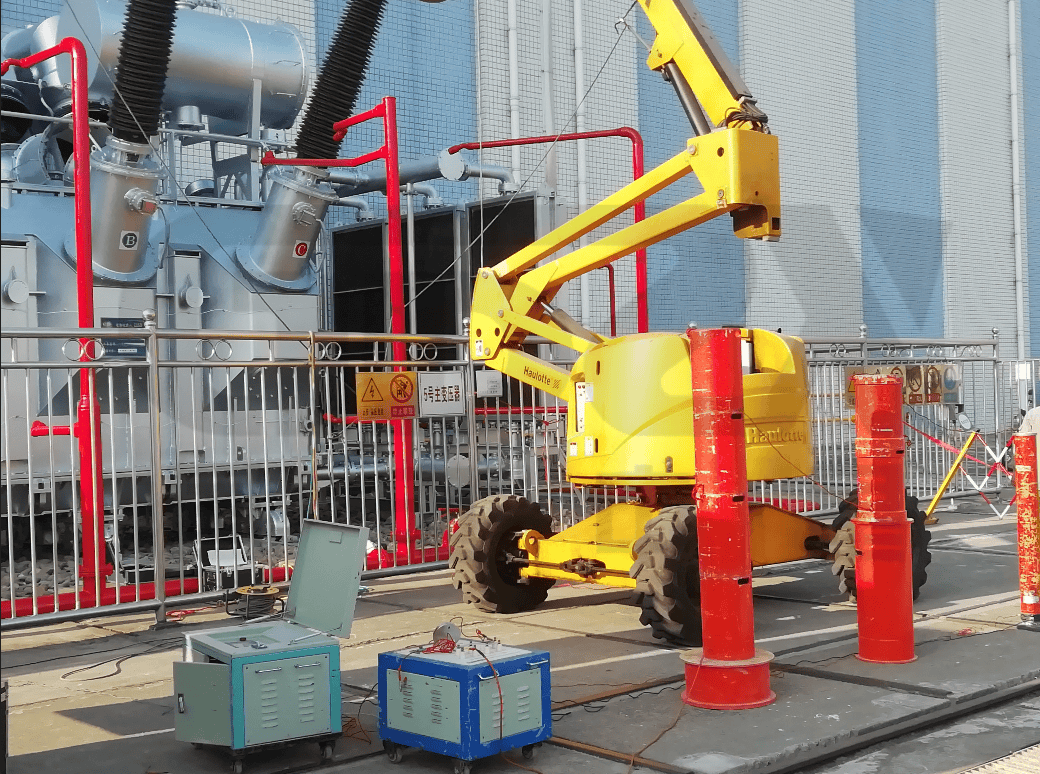

江西冶銅廠諧振試驗

現場容易出的幾個問題

問題一：電容量算錯了

這是最常見的錯誤。很多人直接用理論值0.3μF/km或0.25μF/km，但實際電容量可能差10~20%。

解決辦法：

• 最好現場實測電容量

• 如果沒條件實測，按理論值×1.2來選設備

• 寧可設備大一點，別卡著極限用

問題二：接線接觸不良

電纜試驗的電流比較大，如果接線接觸不良，會產生很大的熱量，甚至燒壞接線端子。

解決辦法：

• 接線端子要清理干凈，去除氧化層

• 螺絲要擰緊，用扭力扳手

• 試驗前檢查接線溫度，如果發熱說明接觸不良

問題三：諧振點不穩定

有時候諧振點找到了，但保壓過程中頻率會漂移，電壓不穩定。

可能原因：

• 電抗器位置不對，下方有金屬物體

• 電纜溫度變化，電容量變化

• 電源電壓波動

解決辦法：

• 電抗器用絕緣板墊高，遠離金屬

• 等電纜溫度穩定后再試驗

• 使用穩壓電源

問題四：電纜終端放電

35kV電纜的終端，如果絕緣距離不夠，試驗時可能放電。

解決辦法：

• 檢查終端絕緣距離，至少50cm

• 終端周圍不能有接地物體

• 必要時用絕緣布遮擋

電纜截面對電容量的影響

很多人以為電纜電容量只跟長度有關，其實截面積也有影響。

同樣是10kV電纜，1公里：

• 150mm2：約0.25μF

• 300mm2：約0.30μF

• 500mm2：約0.35μF

• 800mm2：約0.40μF

截面越大，電容量越大。這是因為導體和絕緣層的幾何尺寸變了。

所以選設備的時候，一定要確認電纜截面。別光看長度。

關于設備選擇的建議

第一，留余量。

設備帶載能力至少要比實際電容量大20%。這樣試驗過程中才穩定，設備壽命也長。

第二，考慮擴展性。

如果你經常做電纜試驗，建議選模塊化的設備。電抗器可以串并聯組合，適應不同長度的電纜。

比如你買了六節電抗器，可以：

• 全并聯：做短電纜

• 2串3并：做中等長度電纜

• 3串2并：做長電纜

一套設備，多種用途，性價比高。

第三，選可靠的制造商。

電纜試驗設備，關鍵看電抗器質量。電抗器是核心部件，質量不好，Q值上不去，試驗做不了。

國電中星作為專業制造商，電抗器都是自主生產的，質量可控。而且通過了ISO9001質量管理體系認證，在國家電網、南方電網連續4年中標集采項目，產品質量經過市場驗證。

代理商的設備，電抗器可能是外購的，質量參差不齊。出了問題，代理商也解決不了，還得找生產廠家。

第四，重視售后服務。

電纜試驗設備，用個三五年，難免出點小問題。這時候售后服務就很重要。

源頭廠家的好處是，技術人員對產品很熟悉，能快速定位問題。而且備件供應充足，不用等。

電纜試驗的幾個技巧

技巧一：分段試驗

如果電纜特別長，比如10公里，設備帶不動怎么辦？

可以分段試驗。比如分成兩段，每段5公里，分兩次做。雖然麻煩點，但總比買一套超大容量的設備劃算。

技巧二：選對試驗時間

電纜試驗最好選在氣溫適中的時候做。夏天太熱，電纜溫度高，電容量會變大。冬天太冷，絕緣材料變硬，也有影響。

春秋季節，氣溫15~25℃，最適合做試驗。

技巧三：注意安全距離

電纜試驗的電壓高，安全距離要夠。

35kV試驗電壓42kV，安全距離至少1米。試驗區域要拉警戒線，無關人員不能進入。

技巧四：做好記錄

每條電纜的試驗數據都要詳細記錄：

• 電纜型號、長度、截面

• 試驗電壓、保壓時間

• 諧振頻率、Q值、泄漏電流

• 試驗日期、試驗人員

這些數據不僅是交給業主的報告，也是以后對比分析的依據。如果電纜運行幾年后再做預防性試驗，可以對比數據，判斷絕緣老化情況。

技巧五：放電要充分

試驗結束后，一定要充分放電。電纜電容量大，儲存的電能多，如果放電不充分，殘余電壓可能電傷人。

正確做法：

• 降壓到零后，等待5分鐘

• 用接地棒對電纜放電，至少3次

• 確認無電壓后，才能拆線

市場需求

電力電纜的用量每年都在增長。城市電網改造、工業園區建設、軌道交通、海上風電，到處都需要電纜。

有電纜就有試驗需求。交接試驗、預防性試驗、故障后復測，每條電纜都要做。

而且隨著電壓等級提高，10kV、35kV電纜越來越多，試驗設備的需求也在增加。

對于電力施工單位、第三方檢測機構來說，配備一套電纜專用的串聯諧振設備，是很有必要的。

投資不算大（一套ZXBXZ-264/22配置，市場價20萬左右），但用途廣，回本快。

寫在最后

電纜試驗看起來簡單，其實門道很多。設備選型、接線方式、試驗參數，每個環節都要注意。

關鍵是要算清楚電容量，選對設備配置。設備容量夠，試驗就順利。設備容量不夠，現場干著急。

我見過太多人，設備選小了，到現場才發現帶不動。要么臨時調設備，要么分段試驗，都很麻煩。

所以選設備的時候，一定要留余量。寧可大一點，別卡著極限用。

另外，選擇可靠的生產廠家也很重要。設備質量好，試驗才穩定。售后服務好，出了問題能快速解決。

電纜試驗，設備是基礎，方法是關鍵，經驗是保障。三者結合，才能做好。

江西冶銅廠諧振試驗
