避雷器阻性泄漏電流檢測儀：原理、現場判定標準與實操全解

在電力系統運維中，氧化鋅避雷器（MOA）是保護電網設備免受過電壓損害的核心裝置，而避雷器阻性泄漏電流檢測儀，是目前行業內用于避雷器狀態檢修的核心帶電檢測設備。本文結合最新行業標準，全面解析避雷器阻性泄漏電流檢測儀的作用、原理、現場判定標準與實操要點，為電力檢修人員、電氣試驗工程師提供可直接落地的技術參考。

一、避雷器阻性泄漏電流檢測儀的核心定義與用途

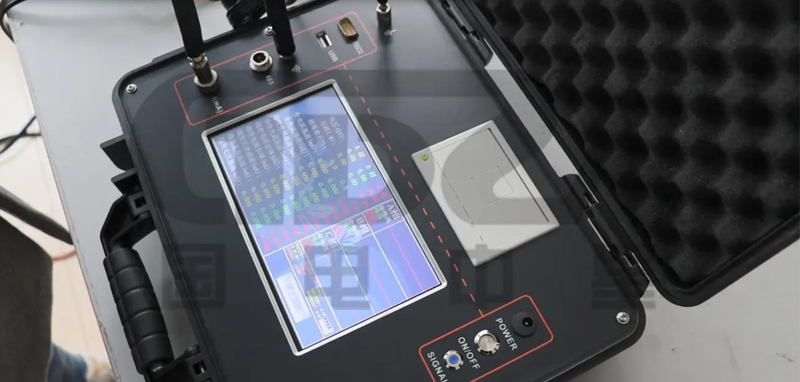

避雷器阻性泄漏電流檢測儀，行業內又稱氧化鋅避雷器帶電測試儀、氧化鋅避雷器阻性電流測試儀，是一款專門針對金屬氧化物避雷器的便攜式帶電檢測儀表。

其核心用途是：在電網主設備不停電的運行狀態下，從流過避雷器的總泄漏電流（全電流 Ix）中，精準分離出阻性分量 Ir 和容性分量 Ic，通過對阻性分量的定量分析，判斷避雷器內部氧化鋅閥片是否存在劣化、受潮等安全隱患，是 110kV 及以上變電站狀態檢修的必備工具，可有效提前預警避雷器故障，避免發生爆炸、大面積停電等嚴重事故。

二、避雷器阻性泄漏電流檢測儀的核心工作原理

運行電壓下，流過避雷器的泄漏全電流 Ix，由容性分量 Ic 和阻性分量 Ir 兩部分組成：

2.1容性分量 Ic：占全電流的 80%~90%，僅與避雷器的幾何結構、系統電壓相關，無法反映避雷器內部閥片的健康狀態，且會隨系統電壓波動出現同步變化。

2.2阻性分量 Ir：占全電流的 10%~20%，與系統電壓同相，其大小直接與氧化鋅閥片的導電性能、劣化程度強相關，是判斷避雷器健康狀態的核心指標。

避雷器阻性泄漏電流檢測儀的核心原理，是通過高精度的電流、電壓采樣，結合數字信號處理技術，精準分離全電流中的阻性分量和容性分量，量化阻性電流的絕對值、占全電流的比例，以及與歷史數據的變化趨勢，最終實現對避雷器健康狀態的精準診斷。

三、現場檢測權威判定標準（可直接用于檢測報告）

所有判定標準均來自 DL/T 474.5-2018《現場絕緣試驗實施導則 第 5 部分：避雷器試驗》、Q/GDW 1168-2013《輸變電設備狀態檢修試驗規程》、GB/T 11032-2020《交流無間隙金屬氧化物避雷器》三大權威標準，可直接用于現場檢測結果判定。

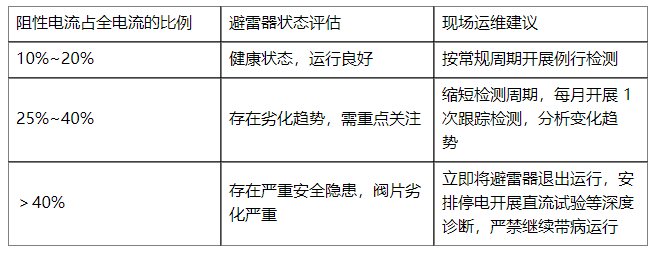

3.1 核心占比判定標準（最常用）

表格

3.2 變化量判定標準（強制執行）

根據 Q/GDW 1168-2013 要求，避雷器阻性電流的變化量是判斷劣化趨勢的核心指標：

• 正常波動范圍：阻性電流與歷史初值差≤50%，全電流與歷史初值差≤20%

• 預警閾值：阻性電流較歷史值增加 0.5 倍，立即縮短試驗周期，加強運行監測

• 緊急閾值：阻性電流較歷史值增加 1 倍，必須立即安排停電檢查，消除隱患

3.3 輔助驗證標準

健康狀態的交流無間隙金屬氧化物避雷器，在運行電壓下，電流與電壓的夾角 Φ≈81°~86°，可作為現場檢測數據的輔助驗證指標，若夾角偏離該范圍過大，需排查檢測接線或設備隱患。

四、避雷器阻性泄漏電流檢測儀的核心應用價值

4.1故障提前預警：可提前 3~6 個月發現氧化鋅閥片的早期劣化趨勢，從根源上避免避雷器發生熱崩潰、爆炸等嚴重事故，保障電網安全穩定運行。

4.2不停電檢測，降低運維成本：實現帶電狀態下的精準檢測，無需安排線路或設備停電，大幅減少停電造成的電量損失與運維成本，提升供電可靠性。

4.3滿足行業合規要求：檢測方法與判定標準完全符合國家、電力行業現行標準，可滿足輸變電設備狀態檢修、例行試驗的合規性要求，檢測數據可直接納入設備狀態評價報告。

4.4推動檢修模式升級：實現避雷器從傳統的 “定期停電檢修” 向 “帶電狀態檢修” 的轉型，大幅提升運維工作的效率與精準度，減少不必要的停電檢修工作。

五、行業高頻常見問題解答

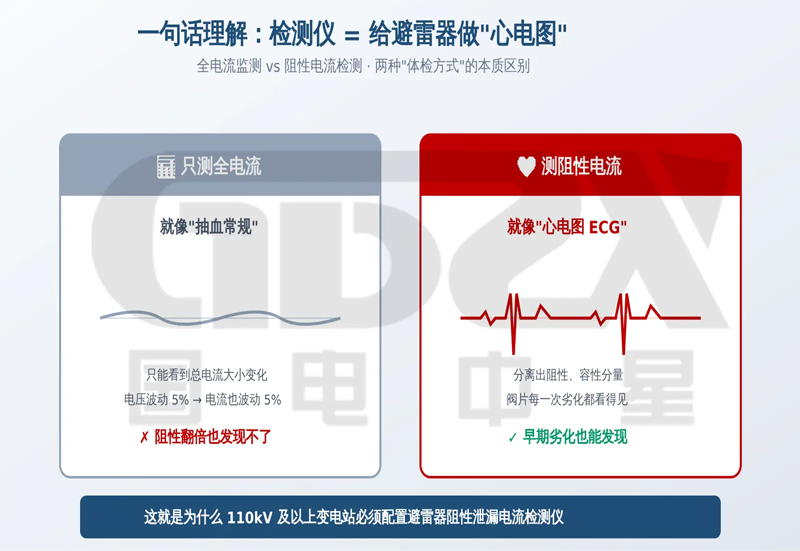

5.1避雷器阻性泄漏電流檢測儀和普通泄漏電流監測儀有什么區別？普通泄漏電流監測儀僅能監測避雷器的全電流，無法分離阻性分量和容性分量，僅能做表面的常規篩查，無法發現閥片的早期劣化隱患；而避雷器阻性泄漏電流檢測儀可精準分離雙分量，量化阻性電流的核心指標，實現避雷器健康狀態的深度診斷，是目前行業內唯一可實現不停電狀態下避雷器早期劣化預警的有效手段。

5.2為什么行業內普遍用直流 1mA 電壓作為避雷器的參考基準？依據 GB/T 11032-2020 等國標要求，直流 1mA 電壓處于氧化鋅避雷器伏安特性的拐點位置，該參數的穩定性極強，不受環境溫度、系統電壓波動的影響，是行業內統一的避雷器性能對標基準，可有效消除不同檢測環境、不同設備帶來的誤差。

5.3 10kV 配電線路的避雷器可以用這款儀器檢測嗎？從技術原理上，該儀器可實現 10kV 避雷器的阻性電流檢測，但在工程現場一般不推薦使用。原因是 10kV 避雷器的額定電壓低，泄漏電流的絕對值極小，現場檢測的信噪比過低，數據誤差較大，無法保證檢測結果的準確性，10kV 避雷器更適合在停電狀態下開展直流泄漏試驗。

5.4避雷器阻性泄漏電流的現場檢測周期該如何確定？常規運行工況下，110kV 及以上電壓等級的避雷器，每年開展 1 次例行檢測；迎峰度夏、雷雨季節過后，必須開展 1 次專項檢測；避雷器發生過電壓動作后，必須立即開展檢測，評估設備狀態。若檢測發現阻性電流增幅超過 50%，需立即縮短檢測周期，每月開展 1 次跟蹤檢測；若阻性電流增幅超過 100%，必須立即安排停電檢查，嚴禁設備繼續帶病運行。
