一、入門導讀：從零開始的正確學習路徑

有人學了三年高壓試驗，還是不知道為什么電纜要做耐壓、打多少kV從哪里查、跳閘了怎么判斷。不是他們不努力，是學習順序錯了。本篇給出從零開始的正確路徑——先理解，再操作，最后讀標準。

1.1 為什么電纜要做耐壓試驗？

新鋪設的高壓電纜，即使出廠質量合格，在施工過程中（彎曲、擠壓、連接頭制作）也可能產生絕緣損傷。這些損傷在低壓下不會表現出來，但投運后在工作電壓下會逐漸擴大，最終發生絕緣擊穿，造成停電事故乃至人員傷亡。

耐壓試驗的目的：在投運之前，用比工作電壓更高的試驗電壓對電纜進行考驗，把有問題的電纜在投運前篩選出來，而不是等它在運行中出故障。

1.2 三個基礎概念

概念1 電纜是一個電容

高壓電纜的芯線和屏蔽層之間是絕緣體，兩者構成了一個電容器。給電纜施加交流電壓時，會產生充放電電流。頻率越高，電流越大，設備功率需求越大。這就是為什么不用50Hz工頻做耐壓——功率要求太大，現場根本做不到，換成0.1Hz超低頻，功率降低500倍，變成可行方案。

概念2 U?是相電壓，直接查銘牌

電纜銘牌8.7/10kV，斜杠前的8.7是U?（芯線對地電壓），斜杠后的10是系統線電壓。試驗電壓 = U? × 3 = 26.1kV。記住：查銘牌找U?，乘以3就是試驗電壓，不要自己推導。

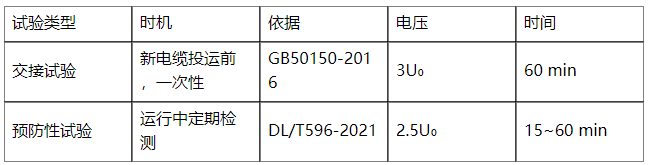

概念3 交接試驗 vs 預防性試驗

1.3 五個階段學習路徑

1.4 避坑指南：最容易走彎路的三件事

誤區1 只學操作，不學標準

別學機器，學標準——不懂標準的人買了最貴的設備，試驗結論也可能沒有法律效力；懂標準的人用任何合規設備，都能出具有效報告。

誤區2 看到跳閘就判斷不合格

跳閘分兩種——設備過流保護跳（與絕緣無關）和絕緣擊穿跳（不合格）。區分方法：跳閘后測絕緣電阻，與耐壓前對比；變化在30%以內是設備保護，急劇下降才是擊穿。

誤區3 憑經驗設參數不查銘牌

6/10kV和8.7/10kV都在10kV系統里用，外觀幾乎一樣，但試驗電壓差了8kV。永遠先查銘牌，再設參數。

二、產品科普：電纜耐壓，為什么要用0.1Hz？

一根3公里的10kV電纜，用工頻50Hz做耐壓需要213kVA的設備；換成0.1Hz超低頻，只需0.43kW——功率差了整整500倍。

2.1 高壓電纜在電路上是什么？

高壓電纜等效為一個純電容。充放電電流公式：I = 2π × f × C × U。頻率降低500倍（從50Hz到0.1Hz），功率同步降低500倍。這就是超低頻把設備從數百噸重的變電站裝置變成能背包出差的10公斤箱子的數學根源。

2.2 超低頻是交流還是直流？

超低頻是交流。0.1Hz每10秒完成一個完整正弦波周期，極性交替變化。頻率0Hz才是直流（極性永遠不變）。設備屏幕上的綠色正弦波波形就是證明。

2.3 為什么是0.1Hz，不是其他頻率？

0.1Hz是工程實踐中的最優平衡點：功率需求降低500倍（設備便攜）+ 對絕緣檢驗有效（交流電壓能發現水樹、局部放電等缺陷）+ 試驗時間可接受（60分鐘完成360個周期）。

三、標準方法：打多少kV、打多久，所有答案都在這里

答案就在GB50150-2016第17.0.2條里，但80%的人讀錯了關鍵詞。

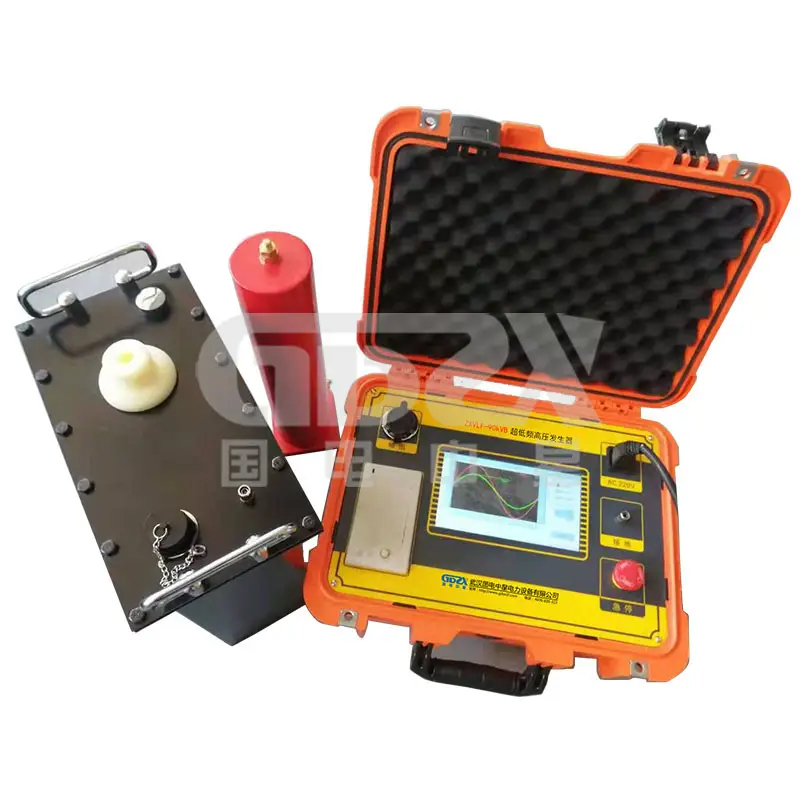

                                                                                                                                             國電中星ZXVLF-30KV超低頻耐壓試驗裝置

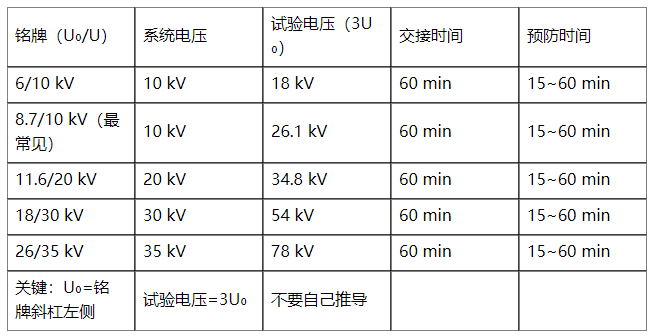

3.1 速查表

3.2 三個最容易誤讀的詞

① "不具備條件時"：指不具備工頻試驗條件（設備太重、功率太大），不是"隨便什么時候都能用超低頻"。

② "3U?"：U?是相電壓（銘牌斜杠左側），不是線電壓。

③ "60min"：是交接試驗時間，預防性試驗依據DL/T596-2021，時間15~60min。

四、操作清單：現場操作步驟與參數速查

把這篇內容打印出來，貼進設備箱蓋內側，現場隨時翻查。

4.1 標準操作步驟（01~08）

01 查銘牌，定參數（找U?，算3U?）

02 耐壓前絕緣電阻測量（5000V兆歐表，合格值≥1000MΩ，記錄數值）

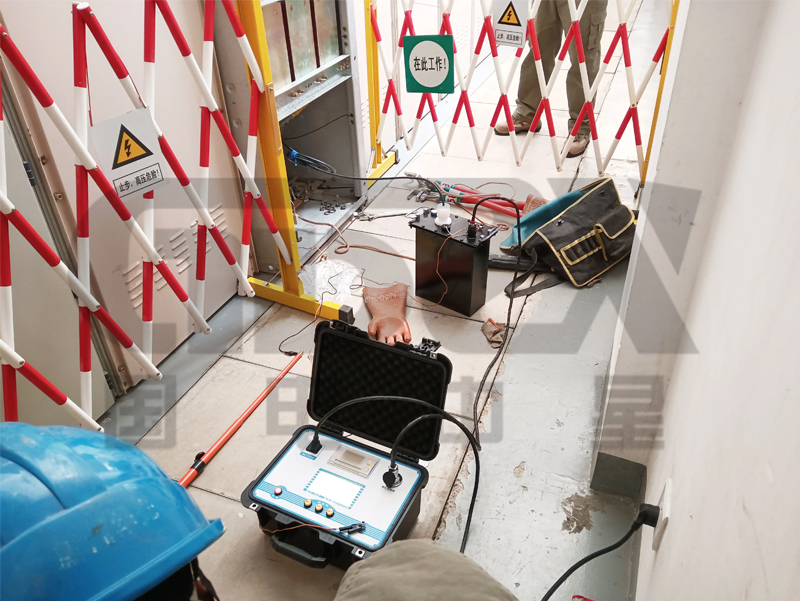

03 接線（主機高壓端→被試相；主機接地端→接地匯流排；非被試相+屏蔽→接地）

04 設備參數設置（目標電壓、耐壓時間60min、限流保護值、頻率0.1Hz）

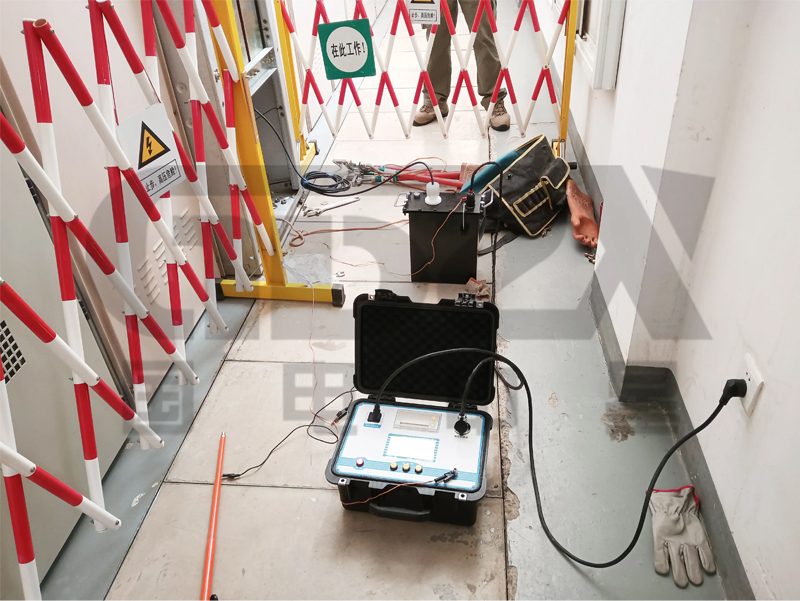

05 安全確認，啟動升壓（圍欄已設、人員已撤離、另一端有人監護）

06 保壓計時，全程監測（操作人員全程在場，不能離開）

07 計時結束，降壓放電（用絕緣接地棒充分放電，驗電器確認無殘余電荷后才拆線）

08 耐壓后絕緣電阻復測+出報告（與步驟02對比，變化≤30%為正常）

4.2 合格判定標準

整個耐壓過程無破壞性放電（不擊穿）→ 合格。不看泄漏電流大小，只看是否擊穿。

五、故障解決：跳閘了怎么判斷？

跳閘不代表電纜不合格——但很多人分不清這兩種情況。

5.1 屏幕顯示的電流是什么

設備顯示的電流，絕大部分是容性充放電電流（I=2π·f·C·U），不是絕緣泄漏電流。正常時可達數十mA，與絕緣好壞無關。GB50150對交流耐壓不規定泄漏電流上限值，判定合格的唯一標準是全程無破壞性放電。

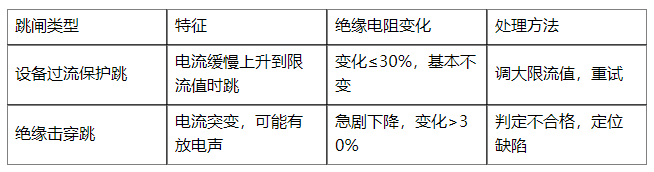

5.2 跳閘判斷：設備保護 vs 絕緣擊穿

六、三方對比：超低頻 vs 直流 vs 串聯諧振

了解三種方法的區別，建立完整技術視野，遇到業主質疑時有據可答。

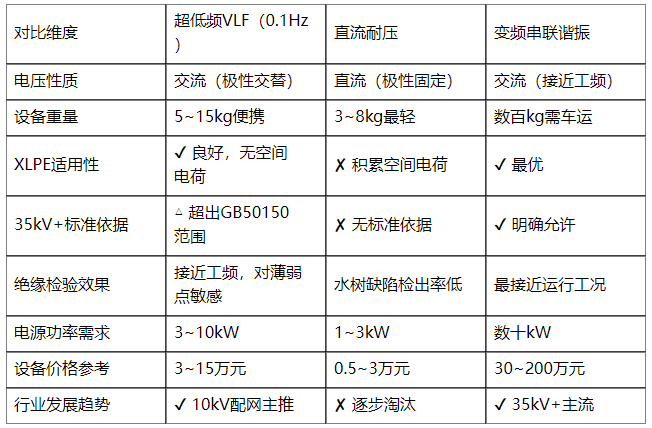

6.1 八個維度全面對比

6.2 直流耐壓為什么被淘汰

直流電壓在XLPE絕緣內部積累空間電荷，改變局部電場分布，導致絕緣缺陷被屏蔽，試驗通過了但電纜實際有問題。投運后工頻交流作用下空間電荷疊加，引發絕緣擊穿事故。

直流耐壓通過 ≠ 電纜沒問題。對現代XLPE電纜，行業共識是轉向超低頻或變頻交流耐壓。

高壓試驗這個行業信息不對稱程度很高，很多老師傅藏著掖著。這個系列文章把核心知識點全部公開，是起點，不是終點。讀完后去買標準、進現場、積累數據，才是真正的學習。
