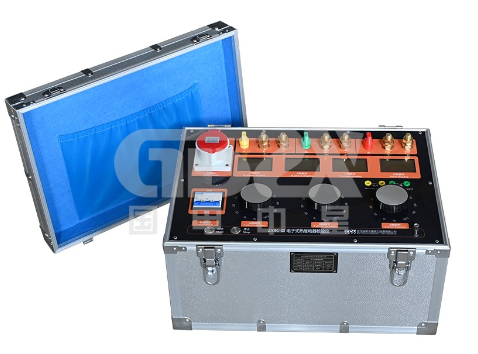

ZXRC-Ⅲ電子式熱繼電器校驗儀技術特性與應用分析

引言

熱繼電器及電動機保護裝置是電力系統中常用的過載保護元件，其動作整定值的準確性直接影響設備安全運行。傳統校驗方式往往存在操作繁瑣、輸出能力不足、同步測試困難等問題。ZXRC-Ⅲ電子式熱繼電器校驗儀針對上述需求，提供了一種三相大電流輸出與多參數同步測試的工程解決方案。本文對其性能特點與技術指標進行分析，供電氣試驗技術人員參考。

一、設備定位與適用范圍

ZXRC-Ⅲ主要用于對各種熱繼電器及電動機保護裝置進行整定與校驗。該設備適用于電力系統、鐵路、石化、冶金及礦山等企業的電氣試驗現場。其設計兼顧了輸出能力與操作便捷性，可滿足不同工業環境下對過載保護元件的校驗需求。

二、核心性能特點

1. 三相大電流獨立輸出

設備可同時輸出三相0～500A電流，每相額定功率為1kVA，三組總功率達到3kVA。該特性使其能夠對三相熱繼電器進行同步加流測試，模擬實際運行中的三相不平衡或對稱過載工況，避免單相校驗帶來的誤差。

2. 動作時間同步測試

具備同步測試熱繼電器、熱電偶及電動機保護器動作時間的能力。在施加測試電流的同時，可自動記錄保護元件從動作開始到完成切換的時間參數，為整定值調整提供量化依據。

3. 接點狀態檢測

支持常開、常閉接點檢測功能。在校驗過程中，設備可自動識別被測試繼電器的接點類型及動作狀態，判斷動作是否可靠、接點轉換是否正常，減少人工判斷的不確定性。

4. 多只串聯校驗

可同時串接若干只熱繼電器進行批量校驗，提高現場工作效率。該設計適用于同一配電系統中多臺相同型號保護元件的集中校驗場景，如開關柜出廠試驗或變電站檢修期間的大量繼電器復核。

三、技術指標分析

電源輸入

采用AC 380/220V 50Hz三相四線制供電，適應工業現場常見電源制式。380V與220V雙電壓兼容設計，提高了現場接線的靈活性。

輸出能力

●   額定功率：3×1kVA

●   輸出電流：3×50A 及 3×500A兩檔可選

低檔位50A適用于小容量熱繼電器的精細整定，高檔位500A可滿足大規格熱繼電器及電動機保護器的滿載校驗需求。

測量精度

儀表等級為0.5級，表明其電流輸出與測量誤差控制在額定值的±0.5%以內，滿足工業現場對熱繼電器校驗的常規精度要求。

計時范圍

測時范圍為0.01～99999.999秒，覆蓋從快速動作的電子保護器到長延時熱繼電器的全時間范圍。0.01秒的分辨率可滿足對動作時間精細化分析的需要。

結構與便攜性

外形尺寸為44×30×34cm，重量為7kg。在具備三相500A大電流輸出能力的前提下，整機重量控制在7kg，便于現場攜帶與移動試驗。

四、現場應用場景

場景一：熱繼電器整定校驗

在電動機控制中心（MCC）或配電柜檢修時，使用ZXRC-Ⅲ對熱繼電器施加額定電流倍數（如1.05倍、1.2倍、6倍等），記錄動作時間是否滿足保護定值要求。

場景二：電動機保護裝置綜合測試

對智能電動機保護器進行過載、堵轉、缺相等保護功能的模擬校驗，同步測試動作時間與接點輸出邏輯。

場景三：批量繼電器復查

在設備大修或預防性試驗中，將多只同型號熱繼電器串聯接入設備，逐檔施加電流，一次性完成多只繼電器的動作值復核。

五、使用注意事項

●   三相四線供電時需確保零線可靠連接，避免因電壓不平衡影響輸出電流穩定性。

●   大電流輸出時應使用足夠截面的測試導線，并確保接線端子緊固，防止接觸電阻過大導致發熱。

●   長時間滿負荷輸出后，設備內部可能存在溫升，建議按照工作制要求進行間歇性操作。

●   常開/常閉接點檢測前，應確認被測試繼電器處于無源狀態，避免外部電壓接入損壞檢測電路。

結語

ZXRC-Ⅲ電子式熱繼電器校驗儀以三相0～500A電流輸出、同步測時、接點檢測及多只串聯校驗為主要技術特征，適用于電力、鐵路、石化、冶金及礦山等行業的熱繼電器與電動機保護裝置現場校驗工作。技術人員可根據被測試設備的技術參數與現場條件，合理選擇輸出檔位與測試方法，確保保護元件的整定準確性與動作可靠性。
