智能站合并單元測試的集成化方案：ZX-6002數模一體繼電保護測試儀技術解析

引言

隨著智能變電站建設的推進，合并單元作為過程層與間隔層之間的關鍵接口設備，其測試工作面臨多樣化挑戰。不同工程中，電子式互感器、電磁式互感器及混合輸入方式并存，對測試設備的信號輸出能力、采集精度及協議適配性提出了較高要求。ZX-6002數模一體繼電保護測試儀將高精度模擬源、模擬采集器與光數字接口集成于一體，旨在為合并單元檢測提供一套較為完整的現場解決方案。

一、設備定位與適用場景

ZX-6002適用于以下三類合并單元的測試工作：

●   傳統互感器輸入型（電磁式）

●   電子互感器輸入型（IEC60044-7/8、IEC61850-9-2等）

●   混合輸入型（兩者并存）

單臺設備即可完成上述場景的精度、同步、暫態及規約一致性測試，無需額外配置標準源或獨立的模擬采集器。

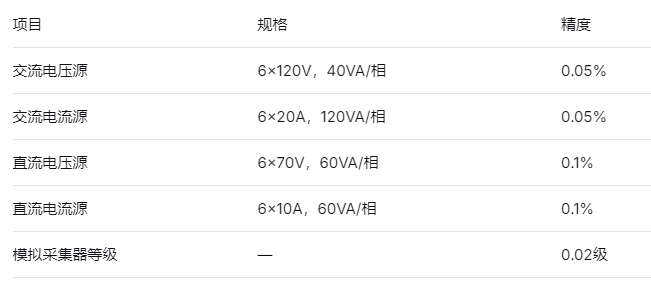

二、模擬量輸出與采集精度

其中，模擬源精度達到0.05級，采集精度達到0.02級，設備可同時輸出6路電壓與6路電流，并對被測合并單元的輸出結果進行自動評估，給出合格與否的判斷。這一集成方式省去了外接標準互感器或標準表的環節。

三、光數字接口與同步能力

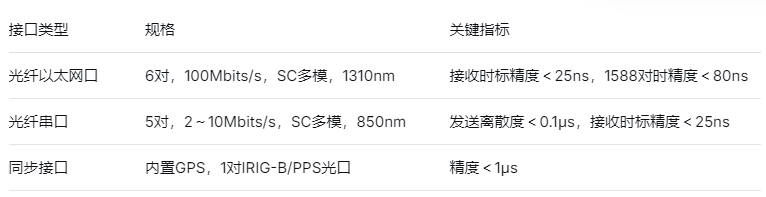

合并單元測試的核心之一是時標精度與報文離散度。ZX-6002提供以下數字接口：

該設備支持IEC61850-9-1/2/LE、Goose、IEEE-1588以及IEC60044-7/8（FT3，曼碼或異步串口）等規約，輸出流量大于95Mbps，可模擬過程層多路采樣值報文并分析合并單元的響應時延與同步誤差。

四、測試功能模塊覆蓋

設備內置的專業測試模塊涵蓋合并單元現場運維的主要場景：

●   精度測試：比差、角差及幅值相位誤差評估

●   諧波測試：直流分量，2～20次諧波注入

●   暫態誤差測試：模擬故障瞬時波形

●   同步性測試：多通道間的時間對齊校驗

●   額定延時測試：合并單元固有延時測定

●   并列/解列邏輯測試：雙合并單元切換邏輯驗證

●   壓力測試：大流量報文下的處理能力評估

測試結果由系統自動判定，減少人工讀數與計算誤差。

五、輔助功能與結構設計

●   輔助直流輸出：110V/220VDC可切換，幅值精度0.05%，可直接為合并單元供電，省去外接直流電源。

●   開關量接口：8路輸入（無極性，自動識別），8路輸出（空接點/快速開出，響應時間＜10μs），適用于保護動作時序檢測。

●   內置工控機：支持單機操作（8.4英寸觸屏，1024×768）或外聯PC，兩套操作界面一致，降低學習成本。

●   保護功能：過流、過溫、短路自保護及告警，適應現場復雜供電環境。

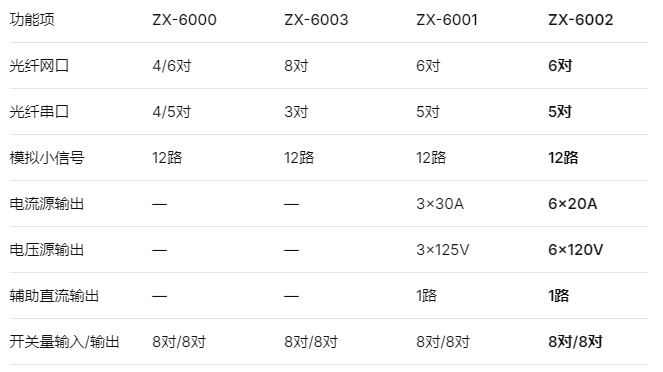

六、產品選型對比參考

根據公開資料，ZX-6000系列數模一體繼電保護測試儀包含多個型號。ZX-6002在該系列中的定位如下：

相較于輸出通道較少的型號，ZX-6002提供了完整的6電壓、6電流獨立輸出通道，可同時測試合并單元的多個采樣回路，提高測試效率。

七、現場應用注意事項

●   供電電源：AC 220V ±15%，50Hz ±10Hz。現場電壓波動較大時，建議前端加裝穩壓器。

●   散熱與放置：設備最大輸出功率較高（單相電流源120VA，電壓源40VA），應保證通風口通暢，避免堆疊或覆蓋。

●   光纖接口清潔：多模光纖（850nm/1310nm）對端面污損敏感，現場插拔前應使用專用工具清潔。

●   重量與搬運：設備重量約24.5kg，尺寸360×200×415mm，建議使用配套運輸箱及雙人搬運。

結語

ZX-6002數模一體繼電保護測試儀將0.05級模擬源、0.02級采集器與多協議光數字接口整合為單臺儀器，適用于電子式、電磁式及混合輸入型合并單元的現場測試。其6電壓6電流的獨立輸出能力、內置GPS同步、自動判定功能以及輔助直流供電，減少了現場所需外接設備的數量。對于從事智能站調試、運維及繼電保護檢驗的技術人員而言，理解該設備的光口時標精度（＜25ns）與模擬源輸出范圍（0～120V/0～20A）等邊界參數，是合理制定測試方案、判斷測量結果有效性的基礎。
