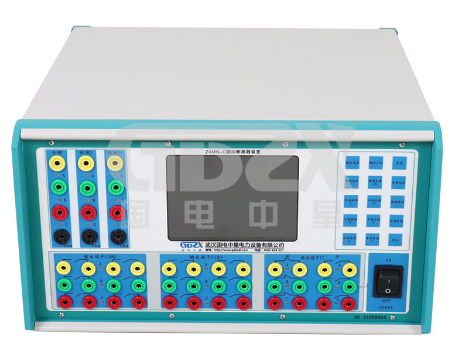

技術解析：ZXMN-C模擬斷路器裝置在繼電保護整組試驗中的應用特性

引言

在繼電保護裝置的整組試驗中，真實斷路器反復分合閘不僅影響其機械壽命，還降低調試效率。模擬斷路器裝置作為替代方案，通過電子方式模擬跳/合閘動作過程，已成為保護調試現場的常用工具。本文圍繞ZXMN-C模擬斷路器裝置的功能架構、控制邏輯及關鍵技術指標進行系統分析，供繼電保護調試人員參考。

一、功能定位與使用場景

ZXMN-C主要用于繼電保護裝置的整組試驗及不停電校驗。典型應用包括：

●   保護裝置整組試驗：替代真實斷路器，模擬跳閘、合閘動作，減少開關設備操作次數。

●   與繼電保護測試儀配合：在不停電或短時停電情況下完成保護裝置校驗，提升供電可靠性。

●   回路驗證：用于跳合閘出口回路、防跳回路、位置接點回路的通斷測試。

相比直接使用運行斷路器進行試驗，模擬裝置可避免因保護誤動或接線錯誤導致的設備損傷，同時降低試驗過程中的安全風險。

二、硬件架構與控制核心

2.1 雙回路跳閘線圈設計

裝置配備獨立的雙回路跳閘線圈，可模擬兩套跳閘出口（如A/B套保護或主保護/后備保護分別動作）的場景，適用于雙重化配置的保護系統整組試驗。同時具備失靈與復位功能，便于模擬斷路器失靈保護邏輯。

2.2 單片機控制與電氣隔離

控制核心采用單片微型計算機，弱電控制回路使用集成電路、光電耦合及固態元件。關鍵特點包括：

●   強弱電隔離：?jiǎn)纹瑱C(jī)輸入回路與強電回路之間實現電氣隔離，可承受1.5kV交直流電壓。

●   待機斷開機制：儀器不開機時與外部輸入回路自動斷開，避免長期帶電造成元件老化或損壞。

●   抗干擾能力：固態元件替代傳統電磁繼電器，減少觸點抖動和電磁干擾。

2.3 人機交互與提示功能

●   采用面板嵌入式觸控鍵盤配合液晶屏顯示，參數選擇直觀。

●   具備聲音提示功能：正常操作發出“嘀”一聲，操作不當發出“嘀-嘀-嘀”三聲，有助于現場快速識別操作錯誤。

三、關鍵技術指標對比分析

以下從操作電壓、跳合閘電流、時間模擬、觸點容量四個維度進行分析。

3.1 操作電壓范圍

該范圍覆蓋了主流220kV及以下電壓等級變電站的斷路器操作回路電壓等級。技術人員需根據現場實際直流系統電壓進行檔位選擇，避免電壓不匹配導致的模擬偏差或裝置損壞。

3.2 跳合閘電流選擇

提供7檔跳合閘電流可選：0A、0.25A、0.5A、1A、2A、4A、5A。

技術含義：實際斷路器的跳合閘線圈具有特定電流范圍（通常0.5A~5A），保護裝置出口回路通過檢測該電流判斷斷路器是否動作。ZXMN-C通過檔位選擇模擬不同線圈阻抗，使保護裝置的跳合閘電流采樣值與真實工況接近，提高試驗真實性。

使用建議：調試前應查閱被測斷路器的線圈額定電流，選擇對應檔位；0A檔適用于僅驗證接點邏輯而不驗證電流回路的情形。

3.3 跳閘與合閘時間模擬

應用分析：實際斷路器的跳閘時間通常在30~80ms，合閘時間在80~200ms。ZXMN-C提供的時間檔位覆蓋了常見斷路器型號，且200ms跳閘和500ms合閘選項可用于模擬老舊或動作緩慢的斷路器。±3ms的誤差對于繼電保護整組試驗而言處于可接受范圍，能夠滿足《繼電保護和安全自動裝置檢驗規程》中對動作時間測量的工程要求。

3.4 模擬觸點輸出

●   模擬斷路器常開/常閉觸點：AC220V/5A

●   用途：接入保護裝置的位置接點回路（HWJ、TWJ），或用于啟動錄波、故障錄波器等外部設備。

技術人員應注意該觸點容量為阻性負載條件下的額定值，若接入感性負載（如小型繼電器線圈），建議降額使用或增加滅弧措施。

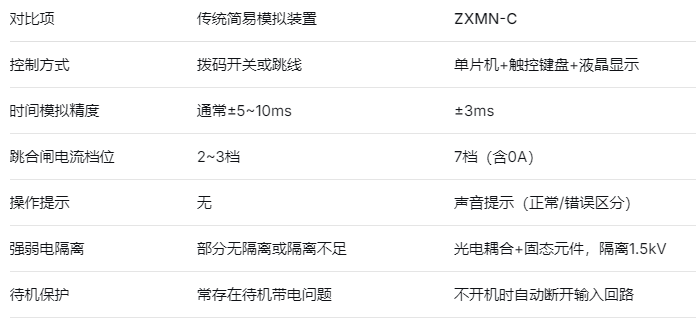

四、與傳統模擬斷路器裝置的對比

從對比可見，ZXMN-C在控制精度、檔位細度、安全隔離方面具備一定優勢，尤其適用于需要頻繁切換試驗參數或?qū)?dòng)作時間有較嚴格要求的調試場景。

五、現場使用注意事項

1.供電要求：輸入AC220V±10%，50Hz，工作電流小于0.5A，應使用穩壓電源或UPS，避免電壓波動影響內部計時基準。

2.操作電壓匹配：試驗前確認被測保護裝置的操作回路電壓等級（DC110V或DC220V），并在裝置上正確設置。

3.跳合閘電流選擇：參照真實斷路器線圈參數設定，若無資料可先選擇中間檔位（如2A）試測，觀察保護裝置采樣值是否合理。

4.觸點接入：模擬觸點接入保護裝置時，注意極性及負載類型，避免過載損壞。

5.運輸與存放：外包裝箱尺寸436×416×252mm，儀器凈重11kg，搬運時注意保護面板及觸控屏。

結語

ZXMN-C模擬斷路器裝置圍繞繼電保護整組試驗的實際需求，在跳合閘電流檔位、時間模擬精度、人機交互及電氣安全方面進行了針對性設計。技術人員在開展保護裝置校驗、整組傳動或回路驗證工作時，可借助該裝置替代真實斷路器，降低設備損耗并提高調試效率。合理設置跳合閘電流與時間參數、注意電壓匹配及觸點容量限制，是確保試驗結果真實可靠的關鍵。
