技術文章：ZX-CA2配網電容電流測試儀的原理與二次側測試方法分析

引言

在配電網運行中，系統對地電容電流的大小直接影響單相接地電弧自熄能力、消弧線圈補償效果以及設備選型。傳統的一次側直接測試法需停電接線，操作復雜且存在安全風險。ZX-CA2配網電容電流測試儀采用二次側測試原理，通過PT開口三角形回路注入異頻小信號，在不停電狀態下完成電容電流測量。本文從測試原理、通道配置、測量范圍及誤差特性、操作安全性等角度進行技術分析，供配電網運維、試驗及檢修技術人員參考。

一、測試原理與接線方式

ZX-CA2的核心技術路徑區別于一次側直接注入法。儀器通過電壓互感器的二次側開口三角形端子注入異頻測試信號，利用異頻感應原理測量系統對地電容和電容電流。

該方式的優勢在于：

●   低壓操作：僅在PT二次側作業，避免一次高壓接線風險。

●   不停電測量：配網線路保持正常運行狀態，測試過程不影響用戶供電。

●   異頻小信號：測試頻率偏離工頻及其主要諧波頻點，降低工頻干擾，提高抗干擾能力。

接線方面，僅需將儀器測試線連接至PT二次側的開口三角形（通常為L/N或da/dn端子），無需斷開一次設備或改動原有接線。

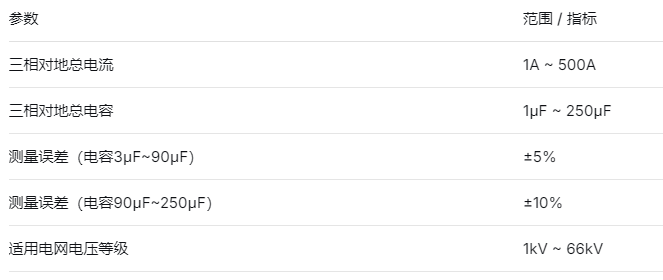

二、測量范圍與誤差特性

從誤差分布可見，儀器在3μF~90μF電容區間保持了±5%的測量精度，該區間覆蓋了多數6kV、10kV、35kV配網系統的典型對地電容范圍。對于超大電容（90μF~250μF）的線路，誤差放寬至±10%，但仍可滿足現場對電容電流估算和消弧線圈容量校驗的需求。

三、安全性與操作便捷性

相比一次側測試法，ZX-CA2在安全性方面具備明顯差異：

●   對PT無額外沖擊：異頻小信號幅值有限，不會引起PT鐵磁諧振或磁路飽和。

●   低電壓接線：所有操作均在PT二次側完成，試驗人員無需觸碰一次高壓部分。

●   帶電作業能力：無需停電即可測量，對于無法輕易停電的重要負荷線路尤為適用。

操作界面采用8寸觸摸屏，中文菜單，內置接線幫助文檔和接線圖，降低現場操作人員的學習成本。儀器支持數據存儲、RS232實時通信及打印功能，并具備電子萬年歷以便記錄試驗時間。

四、適用場景與局限性

典型適用場景

●   配電網消弧線圈容量校驗與補償度調整

●   新建線路或改造后系統對地電容電流普查

●   單相接地故障后系統電容電流復核

●   無法安排停電的線路電容參數測量

技術局限性

●   測量精度受PT勵磁特性和開口三角形回路阻抗影響，需確認PT二次回路接線正確且無異常負載。

●   對超高壓（110kV及以上）系統，該儀器標稱適用電壓等級為1kV~66kV，更高電壓等級需選用其他方案。

●   電容電流測量結果依賴于系統的對稱性，嚴重不對稱線路需結合其他方法綜合判斷。

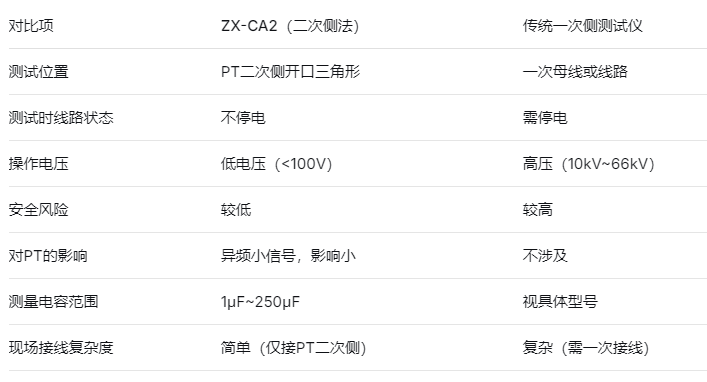

五、對比參考（基于典型同類一次側測試儀）

       從對比可見，二次側測試法在不停電測量和操作安全性方面具有比較優勢，尤其適用于對供電連續性要求較高的配網線路。但在極端不對稱系統或PT開口三角形回路異常時，需結合一次側法進行交叉驗證。
