標題：模擬斷路器裝置在繼電保護整組試驗中的應用與技術對比：以ZXMN-B為例

引言

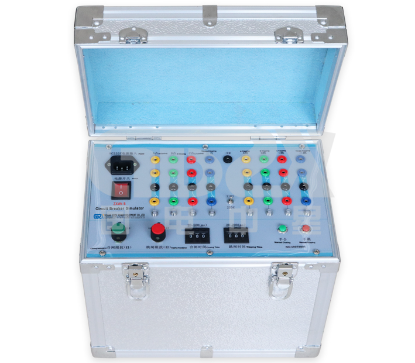

在電力系統繼電保護裝置的調試與驗收中，整組試驗是驗證保護動作邏輯及出口回路的必要環節。若直接采用真實高壓斷路器進行反復分合操作，不僅會加速斷路器機械壽命消耗，還可能因頻繁操作引發機構卡澀或弧觸頭損傷。為此，模擬斷路器裝置成為繼電保護測試現場的重要輔助工具。本文以ZXMN-B模擬斷路器裝置為技術參照，對比分析該類裝置的關鍵參數與選型要點，供技術人員參考。

一、模擬斷路器的核心功能

模擬斷路器的基本任務是準確復現高壓斷路器的跳閘與合閘時間特性，并模擬其輔助接點（常開/常閉）的轉換邏輯。ZXMN-B采用全數字電路架構，通過數字撥碼開關進行時間設置，相較于早期采用RC延時或單穩態觸發器的模擬電路，具有設定直觀、溫漂小、重復一致性好等優勢。

二、關鍵技術指標對比分析

技術人員在選用模擬斷路器時，應重點對比以下幾項指標：

1.工作電源適應性
傳統簡易模擬裝置可能僅支持單一交流電源。ZXMN-B的供電電源為AC200V±10%，可適應我國常見的廠站用電波動環境。其跳合閘操作電源可兼容DC220V和DC110V兩種直流系統電壓等級，覆蓋了110kV及以上變電站典型控制回路電壓。

2.跳合閘線圈阻抗匹配
保護裝置出口回路通常設計有特定的負載范圍（如220Ω、110Ω）。ZXMN-B提供440Ω、220Ω、110Ω三檔跳合閘阻抗選擇，可模擬不同容量斷路器跳合閘線圈的直流電阻，確保保護出口的電流采樣真實，避免因負載偏差導致保護裝置誤判出口回路完好性。

3.時間參數設置范圍與精度

○   合閘時間：ZXMN-B提供20～200ms連續可調范圍，覆蓋了從快速真空斷路器（約30-50ms）到中速SF6斷路器（約80-120ms）的典型合閘時間。

○   跳閘時間：20～100ms范圍，符合絕大多數高壓斷路器固有的跳閘時間特性（通常低于合閘時間）。
相比之下，部分老舊或簡易模擬器的時間設定為固定檔位（如50ms/100ms），無法模擬現場斷路器的個體差異。ZXMN-B的連續數字設定方式有利于開展保護與斷路器配合的邊界時間校驗。

4.接點容量與三相/分相操作
模擬斷路器輸出的常開/常閉輔助接點需接入故障錄波器或測控裝置。ZXMN-B提供AC220V/5A接點容量，可直接驅動中間繼電器或信號燈。同時，該裝置支持“三相/分相”操作選擇，能夠模擬分相操作斷路器的單相重合閘及非全相保護邏輯，這是三相聯動模擬器難以實現的功能。

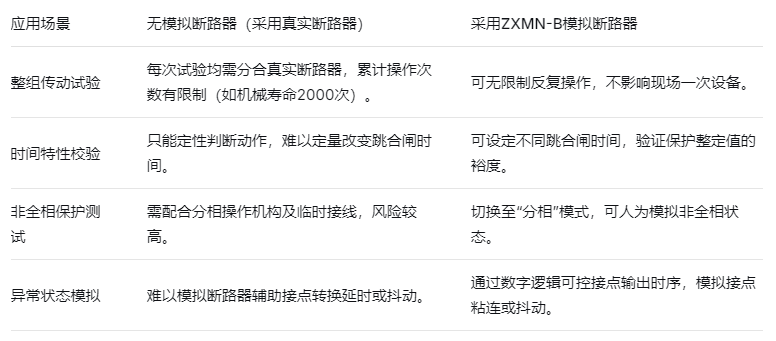

三、典型應用場景對比

四、選型建議

對于僅進行簡單保護動作驗證的班組，采用固定阻抗、固定時間的簡易模擬器即可滿足基本需求。但對于需要進行以下工作的技術人員，ZXMN-B類的可設置型模擬斷路器具備明顯優勢：

●   開展保護與斷路器配合時間的精確測試；

●   對分相操作斷路器（如220kV及以上電壓等級）進行單跳單合及非全相保護試驗；

●   模擬斷路器線圈電阻變化對保護出口回路的影響；

●   在實驗室環境反復驗證保護裝置的邏輯性能。

結語

ZXMN-B模擬斷路器裝置通過全數字電路、寬范圍時間設定、多檔阻抗選擇及分相操作能力，為繼電保護整組試驗提供了一種接近真實斷路器電氣行為的模擬手段。技術人員在選型時，應根據測試深度、電壓等級及模擬的真實性需求，綜合評估模擬器的時間調節粒度、阻抗匹配范圍及操作模式支持能力。
