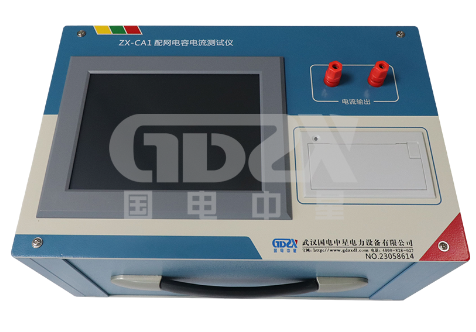

ZX-CA1配網電容電流測試儀技術解析與應用評估

摘要

配電網對地電容電流的準確測量是中性點接地方式選擇及消弧線圈容量配置的關鍵依據。本文對ZX-CA1配網電容電流測試儀的測試原理、技術架構及適用場景進行系統分析。該設備采用二次側測試方案，通過PT開口三角形回路注入異頻信號，實現對1kV~66kV電壓等級配網電容電流的低壓不停電測量。

一、測試原理與技術路線

傳統電容電流測試多在一次側直接進行，存在操作風險高、需停電作業等局限。ZX-CA1采用異頻感應測試法，通過電壓互感器（PT）二次側開口三角形回路注入異頻小信號，間接測量系統對地電容電流。

該技術路線的核心優勢在于：

●   低壓操作：測試人員全程在PT二次側工作，避免一次高壓直接接觸

●   異頻信號：采用非工頻測試信號，有效避開50Hz工頻干擾

●   不停電測試：無需將配網線路停電即可完成測量

二、測量范圍與精度指標

       測量誤差與電容值對應關系：


技術人員需注意，當系統對地總電容小于3μF時，儀器未給出明確的精度保證范圍，實際應用中建議結合現場情況綜合判斷測量結果的可信度。

三、操作與交互設計

●   顯示單元：8英寸觸摸屏液晶，中英文菜單，帶幫助文檔

●   數據管理：內置電子萬年歷、數據存儲、RS232實時通信、打印輸出

●   接線引導：設備內置接線圖幫助，現場無需查閱紙質說明書

對于不熟悉配網二次回路的技術人員，內置接線圖功能可以降低誤接線的風險。

四、環境適應性與供電要求

該重量與尺寸設計具備較好的現場攜帶性，適合配電線路巡檢、消弧線圈容量校核等移動作業場景。

五、技術適用性評估

ZX-CA1主要適用于以下場景：

1.配電網電容電流普查——不停電測試，減少對用戶供電的影響

2.消弧線圈容量選型——提供系統對地電容數據，輔助中性點接地方式決策

3.線路變動后復核——配網線路改造或新增出線后，復核電容電流變化

4.單相接地故障分析——了解系統電容電流水平，評估弧光接地風險

六、技術應用提示

●   本設備通過PT二次側測試，測量結果受PT勵磁特性及開口三角形回路阻抗的影響，建議現場使用前確認PT接線正確且無異常

●   異頻小信號注入方式對PT保護及計量精度無實質性影響，但仍需按安全規程進行二次回路操作

●   對于電容值小于3μF的系統（通常對應較短的架空線路或純電纜線路較少的配網），測量數據建議結合理論計算進行交叉驗證

結語

ZX-CA1配網電容電流測試儀通過二次側異頻測試技術，解決了傳統一次側測試方法的安全風險和停電限制問題。其1kV~66kV的電壓覆蓋范圍和1μF~250μF的電容測量能力，可滿足絕大多數中壓配電網的電容電流測試需求。內置幫助文檔與觸摸屏操作降低了現場使用門檻，2.5kg的便攜設計也適合多站點流動測試任務。技術人員在配網規劃、消弧線圈配置及線路改造復核等工作中，可將該設備作為電容電流數據采集的備選工具。
