ZX-CH3系列三相電容電感測試儀：不拆線測量與抗干擾設計在無功補償檢測中的應用

引言

在無功補償成套裝置中，電容器組的頻繁投切會帶來過電流與過電壓沖擊，影響設備壽命。定期對電容器、電抗器進行參數檢測，是發現早期缺陷、避免故障擴大的必要手段。ZX-CH3系列三相電容電感測試儀針對現場不拆線測量的實際需求，采用異頻抗干擾電源與大開口鉗形電流互感器，適用于強磁場環境下的電容器組與電抗器檢測。

一、測量原理與四端測量技術

ZX-CH3系列采用標準測量原理結合四端測量技術。四端測量方式通過分離電流與電壓回路，降低了引線電阻和接觸電阻對低阻抗測量的影響。這一設計在測量小容量電容器或低感值電抗器時，能夠獲得更穩定的讀數。

儀器支持三相電容器組的一次接線完成全部三相測量，無需逐相拆解連線，減少了現場作業步驟和接線錯誤風險。

二、核心測量功能與量程范圍

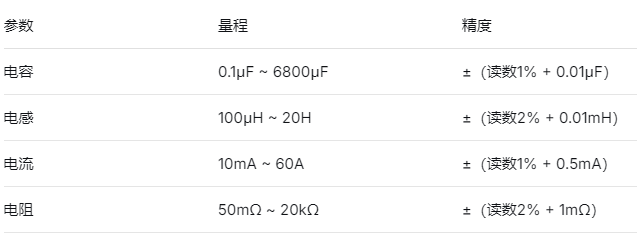

該系列儀器集成了電容、電感、電阻、電流四項測量功能：

電容量程覆蓋了從低壓并聯電容補償單元到較大容量補償柜的常見范圍。電感量程適用于串聯電抗器（常用6%、7%、12%等電抗率）的現場抽檢。

三、異頻抗干擾電源與輸出保護

現場電磁環境復雜，尤其在變電站或大功率用戶側，工頻及諧波干擾可能使常規測量數據波動。ZX-CH3系列采用異頻電源輸出（預置55Hz），將測試頻率偏離工頻及其主要諧波成分，從而在頻域上避開干擾。

該異頻電源具備以下特性：

●   軟啟動與軟停：減少對被測電容器或電抗器的電流沖擊，降低因測試導致的設備二次損傷風險。

●   PID恒流限壓調節：在測量不同阻抗的試品時保持輸出穩定性，同時輸出短路不會損壞儀器。

預置輸出的電壓有兩檔：AC 25V±10% / 50Hz 與 AC 1.25V±10% / 50Hz，整機輸出容量25VA。低電壓檔適用于對耐壓敏感的電容器。

四、電流采樣與抗干擾能力

儀器配備高精度、大開口鉗形電流互感器。大開口設計可夾持較粗的一次電纜，適應現場不拆線測量需求。鉗表與主機配合后，在強磁場環境中仍保持精度不受明顯影響。

電流測量范圍為10mA~60A，覆蓋了從電容器泄漏小電流到單組電容器額定電流的常見區間。電阻測量功能（50mΩ~20kΩ）可用于檢查電容器內部放電電阻及連接回路接觸狀況。

五、人機接口與數據管理

●   顯示與操作：7寸彩色液晶屏，陽光下可讀，配備觸摸或按鍵交互。

●   數據存儲：內置非易失性存儲器，可保存512組測試數據，支持查詢和導出。

●   端口擴展：具備USB（U盤導出）、RS232及藍牙接口，便于現場將數據傳至計算機或手持終端。

●   實時時鐘：記錄測試時間，便于追溯。

●   打印輸出：內置熱敏打印機，可打印當前測試結果或歷史數據。

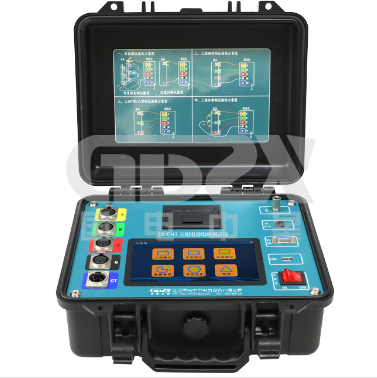

六、結構與電源適應性

●   尺寸與重量：主機405mm×330mm×180mm，重量8.5kg，兼顧現場移動與臺式使用的需求。

●   工作環境：溫度-10℃～50℃，相對濕度≤85%RH（不凝露）。

●   供電電源：AC 220V±10%。

選型方面，ZX-CH3為基礎型（適配國產鉗表，無內置電池）；ZX-CH31增加了電池供電功能，適用于缺少220V檢修電源的戶外補償裝置現場。

七、現場應用典型場景

1.并聯電容器組不拆線測量：一次接線完成三相電容值比對，判斷電容器是否有容量下降或內部開路。

2.串聯電抗器電感測量：結合電容測量結果，核算實際電抗率是否偏離設計值。

3.強磁場環境檢測：使用異頻55Hz輸出，減少鄰近帶電母線或變壓器漏磁造成的讀數偏差。

4.電容柜定期巡檢：利用存儲與打印功能現場出具數據，減少人工記錄誤差。

結語

ZX-CH3系列三相電容電感測試儀圍繞“不拆線測量”和“抗現場干擾”兩個技術要點進行設計。四端測量、大開口鉗表、異頻電源及軟啟停保護，使其在無功補償電容器組的定期檢測、電抗器抽檢和故障排查中具備實用性。對于電力運維和檢修技術人員而言，理解該儀器的工作頻率選擇、電流鉗位方式及數據管理流程，有助于提升現場測試效率和數據可信度。
