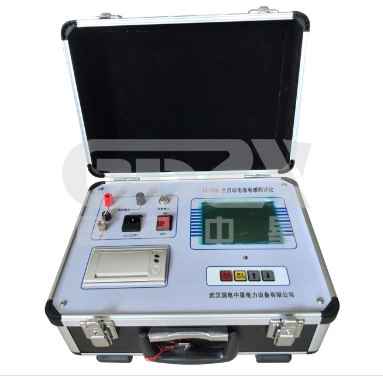

技術應用分析：ZX-CHA全自動電容電感測試儀的不拆線測量功能與參數解析

引言

在變電站無功補償裝置中，成組并聯電容器常因個別單元劣化導致整組保護動作或功率因數下降。傳統檢測方式需拆解連接排或斷開引線，工作量大且存在恢復接線錯誤的風險。ZX-CHA全自動電容電感測試儀可在不拆線狀態下完成單只電容器測量，同時拓展至電抗器電感測試與工頻電流檢測。本文從技術人員的實際使用角度，分析該儀器的性能特點、測量范圍及工程適用性。

一、核心功能定位：一機三用

該設備集成以下三項主要功能：

●   不拆線測量成組并聯電容器中的單個電容值（單相及三相電容均能支持）

●   測量各種電抗器的電感量

●   作為工頻電流測試儀使用

在無功補償柜現場，技術人員無需解除電容器端部接線，即可快速定位失效或容量衰減的單元，顯著降低檢修作業時間與二次接線風險。

二、測量原理與輸出能力

試驗電源輸出：

●   輸出電壓：～2V、～20V 兩檔

●   輸出電流：≤10A

不同于傳統電橋法，該儀器采用交流阻抗法配合數字濾波技術，在較小電壓下即可獲得穩定讀數。2V檔適用于小容量電容或高阻抗電感測量，20V檔用于大容量電容器或低阻抗負載，適應不同試品的激勵需求。

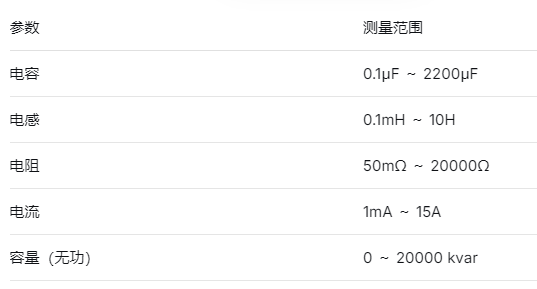

測量范圍覆蓋典型電力元件：

以常見的10kV并聯補償電容器組為例，單臺電容器容量多在50μF至500μF之間，完全處于儀器量程內。電抗器測量可覆蓋串聯限流電抗器及并聯濾波電抗器的典型參數范圍。

三、測量精度與輔助數據顯示

基本精度：

●   電容、電感、電流、電壓、容量：±(1%+5字)

分辨率：

●   電壓：0.1mV

●   電流：0.1mA

●   電容：0.1nF

●   電感：0.1mH

在顯示電容值或電感值的同屏，儀器同時提供以下輔助參數：

●   電壓、電流、容量、功率

●   頻率、阻抗、相位角

這些輔助量有助于判斷電容器是否發生內部缺相、介質損耗增大或接觸電阻異常。例如實測電容值偏離額定值在±5%以內但相位角異常時，可輔助推斷內部局部放電或極板變形。

四、自動識別的工程價值

設備具備自動測量功能，能自動識別試品類型（電容、電感、電阻）。當測試線夾接觸未知元件時，儀器根據阻抗特性快速判斷元件種類并切換到對應測量模式。此功能減少了人工設置參數的時間，尤其適合處理混合接線或標識不清的老舊設備。

五、人機交互與數據管理

●   顯示屏：240×128 大屏幕，帶背光，中文菜單

●   數據存儲：內置非易失性存儲器，可存儲50組測量數據

●   實時時鐘：支持日期及時間校準，便于測試記錄歸檔

●   打印機：自帶高速微型熱敏打印機，可打印當前及歷史數據

對于年度預防性試驗或設備巡檢，技術人員可在現場直接打印測試結果并粘貼于設備臺賬，避免手工記錄出錯。50組存儲容量雖不大，但足以覆蓋一個變電站主要無功設備的全檢需求。

六、安全與供電適應性

保護功能：

●   試驗電源過流保護，電源輸出短路時不會損壞儀器

工作條件：

●   環境溫度：-10℃ ～ 50℃

●   環境濕度：≤85%RH

●   工作電源：AC220V±10%，頻率50±1Hz

●   儀器功率：250W

在戶外開關站或半封閉配電室內，-10℃的低溫適應能力基本滿足北方非嚴寒季節的使用需求。過流保護降低了因誤接帶電設備或被測電容未充分放電導致儀器損壞的概率。

七、結構與便攜性

●   外形尺寸：330×280×140mm

●   重量：7kg

相比傳統電橋法配套的調壓器、隔離變壓器及電橋主機，該設備集成度較高。單憑一人即可攜帶至現場，在高壓開關柜前或電容器組走道中進行快速測試。

結語

ZX-CHA全自動電容電感測試儀在不拆線測量、自動識別試品類型及多參數同屏顯示方面具有明確的工程針對性。技術人員在選型或現場使用時，可重點關注以下三點：

1.2200μF的電容上限是否覆蓋本單位的并聯電容器規格

2.自動識別功能在混合型無功補償回路中的響應速度與準確性

3.7kg重量與240×128顯示規格是否滿足移動作業與日光下可視要求

該儀器適用于10kV、35kV電壓等級的變電站無功補償檢測及電抗器預防性試驗，可納入電力檢修班組常規配置清單。
