《不拆線測量場景下的電容電感測試能力對比：ZX-CH全自動測試儀技術評估》

在變電站并聯電容器組及電抗器的日常巡檢與預防性試驗中，如何在不停電、不拆線的情況下高效獲取單個元件的電氣參數，一直是現場技術人員關注的重點。ZX-CH全自動電容電感測試儀針對這一需求，提供了單相及三相并聯電容器組的不拆線測量方案。本文從測量原理、功能配置及技術指標三個維度，對其能力進行技術評估。

一、核心測量能力

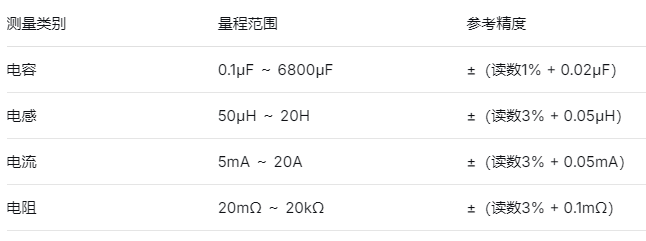

與傳統電橋法或離線檢測方式相比，該設備的核心優勢在于無需拆除連接線即可完成成組并聯電容器中單個電容器的測量。其主要測量對象及范圍如下：

在電容測量方面，寬量程（0.1μF~6800μF）可覆蓋從低壓補償電容到高壓并聯電容器的常見規格。電感測量范圍50μH~20H，適用于多種電抗器及消弧線圈的現場抽檢。

二、測試電壓與激勵方式

該儀器提供兩檔交流測試電壓：

●   25V：適用于常規電容、電感測試，信號較強，抗干擾能力較好；

●   1.25V：適用于對電壓敏感或已部分放電的元件，降低二次擊穿風險。

需留意的是，1.25V檔位輸出容量為25VA，在測量極小電容或大電感時，可能受勵磁電流限制，建議優先采用25V檔進行初測。

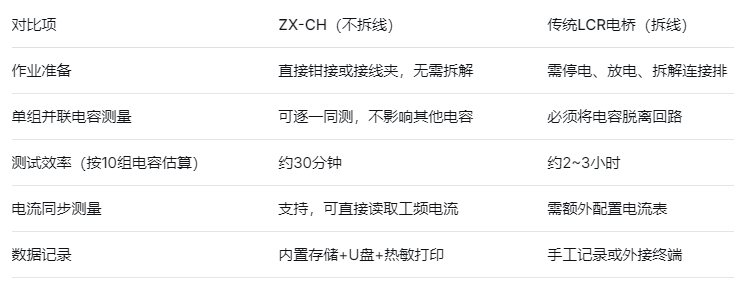

三、對比：現場不拆線方案 vs 傳統離線拆線方案

從現場維護角度看，不拆線測量顯著降低了因重復拆裝引起的螺絲滑絲、連接片接觸不良等二次缺陷風險。

四、功能適用性分析

●   多參數集成：一臺設備可完成電容、電感、電阻、電流四項測試，減少了攜帶多個專用儀表的負擔。

●   數據管理：200組內置存儲 + U盤擴展 + 內置熱敏打印，滿足現場“即測即存、即打即簽”的工作流程。

●   操作界面：8.0英寸觸摸屏搭配清晰菜單，相比早期按鍵式儀表，學習成本更低。

●   保護機制：具備過流保護功能，在測試過程中若被測元件擊穿或接線短路，可降低儀器損壞風險。

五、現場使用注意事項

1.電壓選擇：建議對已知良好電容先采用1.25V檔快速預判，對疑似劣化電容使用25V檔復測，以獲得更穩定的讀數。

2.電流測量上限：20A電流量程適用于大部分并聯電容器支路，但若母線側電流超過20A，需使用鉗形CT配合外部變比換算。

3.環境適應性：工作溫度-10℃~40℃，濕度≤85%RH，在南方潮濕季節或北方冬季室外使用時需注意凝露影響接線絕緣。

4.電源要求：采用AC220V±10%供電，現場若使用發電機或逆變電源，建議確認電壓波形畸變率小于5%，避免影響測量穩定性。

六、適用技術人員總結

ZX-CH全自動電容電感測試儀適合以下工作場景：

●   變電站并聯電容器組的周期性容值篩查；

●   電抗器、消弧線圈的電感現場比對；

●   電容器組不拆線故障定位（如判斷個別電容開路或容量衰減）；

●   檢修班組現場快速記錄與留檔（打印+U盤導出）。

相較于傳統離線檢測方法，該設備在保證基本測量精度的前提下，顯著提升了現場作業效率與安全性，尤其適用于運行年限較長、需頻繁跟蹤電容劣化趨勢的變電站。
