二次壓降及負荷測試技術解析：ZXYF-Ⅱ系列的功能特性與應用要點

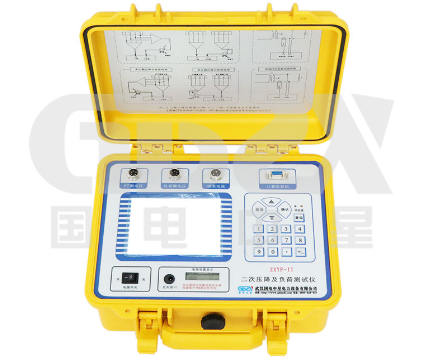

在電力互感器二次回路運維中，二次壓降和二次負荷的準確測試直接關系到計量裝置的誤差控制及保護裝置的動作可靠性。ZXYF-Ⅱ系列二次壓降及負荷測試儀采用電子式原理結合DSP技術，為技術人員提供了一套支持三相三線、三相四線及單相全自動測量的便攜式解決方案。本文從技術指標與功能實現角度，分析該設備在現場作業中的適用性與操作要點。

一、核心測試功能與技術指標

1. 二次壓降測試

該設備用于測量電壓互感器（PT）二次回路壓降引起的比差和角差。

●   測量范圍：比差0.001%~19.99%，角差0.01′~599′

●   分辨率：比差0.001%，角差0.01′

●   工作電壓范圍：(50~120)V

●   電壓表頭準確度：0.5%

對于現場常見的二次額定電壓100V或100/√3V系統，該范圍覆蓋了正常運行及輕微過電壓工況。0.001%的比差分辨率有助于發現微小計量偏差，適用于關口電能表的周期檢驗。

儀器提示動作值（告警條件）：

●   比差＞20% 或 角差＜600′（注：角差600′實際為10°）

●   電壓＜2.0V

技術人員在測試過程中若觸發上述提示，應檢查PT二次回路是否斷線、接觸不良或電壓過低。

2. PT二次負荷測試

用于測量電壓互感器二次所帶實際負荷（導納）。

●   導納測量范圍：0.1ms~50.0ms

●   工作電壓：50V~120V

●   自動計算相關負荷參數

該功能可評估PT二次側是否出現過負荷或輕負荷情況，防止因負荷超出額定值導致的附加誤差。

3. CT二次負荷測試

用于測量電流互感器（CT）二次回路實際阻抗。

●   阻抗測量范圍：0.1Ω~50.0Ω

●   電流表頭準確度：1%

技術要點：在50mA二次工作電流下，該儀器可分辨1mΩ的電阻和電抗，能夠測試額定二次電流為5A的S級電流互感器的在線實際負荷。這對于判斷CT二次回路是否因?qū)Ь€過長、端子接觸不良或保護裝置輸入阻抗異常導致超差，具有一定的實用價值。

二、現場作業關鍵特性

1. 不停電在線測量

●   CT二次負荷測試采用鉗型電流表采樣電流，無需斷開二次回路。

●   支持在線測量，對被測回路基本不產生影響，同時避免因開路造成的安全風險。

該設計適用于運行中的計量或保護回路，可在不停電狀態下完成負荷測試。

2. 供電與續航

●   內置7.2V/11Ah大容量鋰電池。

●   連續工作時間可達24小時。

●   電池電量不足時可外接充電器繼續測量。

●   對測試回路不產生額外負載，避免系統保護誤動。

長續航特性可滿足連續多小時的現場測試任務，尤其適合偏遠變電站或無穩定交流供電的作業環境。

3. 自動化與操作便利性

●   量程自動切換：根據被測對象數值自動切換到合適檔位，保證測量精度與顯示位數。

●   大屏幕漢字液晶顯示，菜單提示操作，無需翻閱復雜說明書。

●   數據掉電存儲：可存儲480組測試數據，斷電后保持十年。

●   數據瀏覽功能，現場即可查閱歷史記錄。

●   RS-232通訊接口，支持與計算機聯機傳輸數據。

對于批量測試（如多個間隔的PT/CT二次回路），數據存儲與后期導出分析可提升工作效率。

4. 寬工作范圍的特殊價值

●   在5V工作電壓下，可分辨0.001mS的電導和電納。

●   在50mA工作電流下，可分辨1mΩ的電阻和電抗。

這意味著即使PT二次電壓偏低或CT二次電流較小（如輕負載或S級互感器在小電流工況），儀器仍能保持較高的分辨能力，避免因測試條件偏離額定值而導致結果失真。

5. 安全與結構

●   工程塑料機箱：兼顧結實耐用與電氣絕緣，降低操作人員觸電風險。

●   體積小、重量輕：便于攜帶至開關柜、端子箱等狹窄空間作業。

三、典型應用場景

1.電能計量裝置現場檢驗：測量PT二次壓降引入的比差、角差，作為電能表誤差修正依據。

2.CT二次回路負荷評估：判斷二次阻抗是否超出額定容量（通常為5VA~50VA不等），防止誤差超標。

3.PT二次負荷測試：確認電壓互感器所帶實際導納是否在設計范圍內。

4.保護回路驗收：在繼電保護投運前，測試電流回路阻抗確保保護裝置采樣準確。

5.故障排查：當出現計量異常或保護誤動/拒動時，輔助判斷是否為二次回路負荷問題。

四、注意事項與技術局限

●   環境條件限制：工作溫度-5~40℃，相對濕度<95%（25℃），海拔<2500m。超出此范圍可能影響測量穩定性。

●   外界干擾：避免在強電磁場或劇烈振動環境下使用，否則可能引入附加誤差。

●   電壓測量下限：當PT二次電壓低于2.0V時儀器將提示告警，此時測量結果可信度下降，應優先檢查一次或二次回路故障。

●   角差提示值600′（10°）較大，通常不代表正常工況，出現此提示應仔細檢查接線。

結語

ZXYF-Ⅱ系列二次壓降及負荷測試儀將PT二次壓降測試、PT二次負荷測試、CT二次負荷測試三項功能集成于一臺便攜設備中。其電子式原理配合DSP技術、自動量程切換及鉗形表采樣設計，使技術人員能夠在不停電、不拆線的情況下完成對互感器二次回路的全面評估。24小時續航、480組數據存儲及計算機通訊功能，適應從日常巡檢到專項驗收的多種現場需求。在實際應用中，建議技術人員根據被測回路類型（三相三線/三相四線/單相）選擇對應測量模式，并留意儀器提示的告警信息，以獲得可靠的測試結果。
