技術應用解讀：ZXYJ-Ⅱ二次壓降測試儀的功能架構與現場適用性

一、引言

在電能計量裝置中，電壓互感器二次回路壓降直接影響電能計量的準確性。現場測試過程中，儀器需面對復雜電磁環境、供電干擾及不同接線方式。ZXYJ-Ⅱ二次壓降測試儀采用電子式原理結合DSP技術，內置大容量鋰電池供電，具備量程自動切換、負荷參數計算、數據存儲及RS-232通訊等功能，適用于三相三線、三相四線及單線系統的二次壓降測量。

二、供電與抗干擾設計

2.1 內置鋰電池供電

●   電池規格：7.2V / 11Ah

●   續航時間：最長可連續工作24小時

●   支持充電狀態下測量

相比直接由被測回路取電的方案，采用獨立鋰電池可減少對二次回路的負載影響，避免觸發保護裝置，同時在現場無外接電源的情況下仍可正常使用。

2.2 抗干擾與穩定度

●   采用DSP數字信號處理技術

●   電子式原理線路，減少模擬電路漂移

●   適用環境：溫度-5°C～40°C，相對濕度<95%（25°C），海拔低于2500m

該設計使儀器在變電站、配電室等存在較強電磁干擾的場所仍能保持測量結果穩定。

三、主要技術指標分析

3.1 測量范圍與分辨率

比差最小可分辨至十萬分之一，角差最小0.01分，可滿足現場一般及較高精度的二次壓降檢測需求。

3.2 儀器基本誤差
        ΔX = ±（1%×X + 1%×Y ± 2個字）
        ΔY = ±（1%×X + 1%×Y ± 2個字）

其中X、Y分別為比差與角差讀數值，“2個字”為儀器量化誤差。該誤差表達方式適用于成對誤差指標分析。

3.3 電壓表頭準確度

●   準確度：0.5%

●   工作電壓范圍：50V～120V

3.4 儀器指示動作值（提示錯誤）

●   比差 > 20% 或 角差 > 600′

●   電壓 < 2.0V

當被測回路壓降超出上述范圍時，儀器提示異常，避免誤判。

四、功能特點

4.1 自動量程切換

根據被測信號數值自動切換合適量程，可在小信號與大信號不同工況下保持讀數的有效位數與精度。該功能對現場測試比較實用，減少了手動換擋操作。

4.2 負荷參數自動計算

測量完成后，儀器自動計算與負荷相關的各項參數，便于技術人員分析二次回路狀態，無需人工換算。

4.3 寬工作電流/電壓范圍

●   在50mA工作電流下，可分辨1mΩ電阻和電抗
可用于測試額定二次電流為5A的S級電流互感器的在線實際負荷

●   在5V工作電壓下，可分辨0.001mS電導和電納

該能力適用于小電流或低電壓工況下的負荷檢測，擴展了測試儀的應用場景。

4.4 數據存儲與通訊

●   存儲容量：480組

●   斷電數據保持：≥10年

●   通訊接口：RS-232（可與計算機聯機傳送數據）

●   顯示屏：大屏幕漢字液晶，菜單提示操作

測試人員可現場存儲多組數據，后續通過計算機導出分析，便于形成檢測報告。

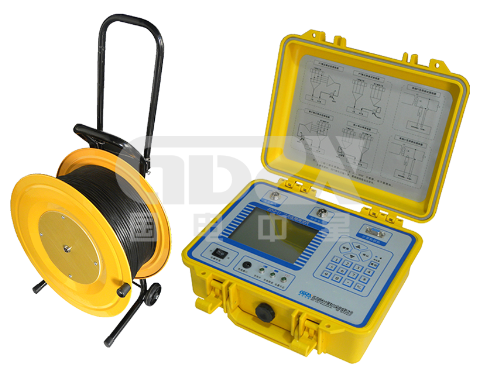

五、結構與操作適用性

工程塑料機箱在保障絕緣安全的同時，相比金屬機箱減輕了重量，適合頻繁移動的現場作業。

六、適用場景建議

●   電能計量裝置中電壓互感器二次回路壓降測試

●   電流互感器在線實際負荷檢測（含S級）

●   變電站、配電室二次回路狀態評估

●   現場無外接電源或不便從被測回路取電的場合

●   需要批量存儲數據并事后上傳電腦分析的測試任務

七、注意事項

●   儀器基本誤差中包含量化誤差（2個字），高精度比對時需納入考量

●   當比差＞20%或角差＞600′時儀器會提示，此時應先檢查被測回路狀態

●   工作電壓范圍為50～120V，低于2.0V將無法正常測量

●   使用環境應避免特強震動及特強電磁場

●   海拔高度建議不超過2500m

結語

ZXYJ-Ⅱ二次壓降測試儀采用電池供電與DSP技術相結合，在抗干擾、自動量程切換、負荷參數計算及數據存儲方面具備針對性設計。其寬范圍的電流/電壓分辨能力和對S級電流互感器在線負荷的測試支持，使其適用于現場電能計量二次回路的壓降檢測與狀態分析。對于需要長期、多次在外場進行二次壓降測試的技術人員而言，該儀器提供了一個功能較為完整的選擇方案。
