ZXFH-II型二次負荷測試儀的技術架構與現場應用分析

摘要

在電力互感器的運行維護中，二次回路負荷的合規性直接關系到計量精度與保護裝置的動作可靠性。ZXFH-II型二次負荷測試儀專用于PT（電壓互感器）與CT（電流互感器）二次負荷的現場測量，同時集成了多項電氣量測試功能。本文從儀器的工作原理、測量方法、電氣性能及現場適應性等角度，對ZXFH-II型二次負荷測試儀的技術特點進行系統分析，供電力系統現場測試人員與設備選型工程師參考。

一、功能定位與測量范圍

ZXFH-II型二次負荷測試儀主要面向以下兩類測試場景：

●   PT二次負荷測試：測量導納、電阻、電壓等參數

●   CT二次負荷測試：測量阻抗、電流等參數

此外，該儀器還支持電壓、電流、相位、頻率、有功功率、無功功率、視在功率及功率因數等多種電氣量的綜合測量，可適應變電站、發電廠及配電系統的多場景測試需求。

二、關鍵性能特點解析

1. 不停電在線測量

該儀器采用鉗型電流表采樣電流，無需斷開二次回路即可完成CT二次負荷測試，實現了不停電在線測量。這一設計避免了因測試操作導致的保護裝置誤動或計量回路中斷，提升了現場作業的安全性。

2. 量程自動切換

儀器具備量程自動切換功能，可根據被測對象的實際數值自動切換到合適的量程檔位，在保證測量精度的同時，擴展了有效顯示位數。這一機制在現場測試中操作簡便，減少人工干預。

3. 電子式原理與DSP技術

采用電子式原理線路結合數字信號處理（DSP）技術，使儀器在復雜電磁環境下具備較好的測試穩定性和抗干擾能力。相比傳統模擬電路方案，數字化處理方式有利于降低溫漂和零漂影響。

4. 全自動多相接線的適應性

支持三相三線、三相四線、單相三種接線方式的全自動測量，能夠覆蓋國內主流變電站二次回路的接線形式，減少現場接線錯誤。

5. 內置大容量鋰電池供電

配備7.2V / 11Ah大容量鋰電池，對被測二次回路不產生任何電氣影響，避免因外部供電引入的干擾或觸發保護動作。在無現場供電電源的情況下仍可正常工作，連續工作時間可達24小時，且支持充電狀態下測量。

6. 數據存儲與通訊

可存儲480組測量數據，斷電后數據保持時間可達十年。配備RS-232通訊接口，支持與計算機聯機傳送數據，便于后期分析及報告生成。

7. 人機交互與便攜性

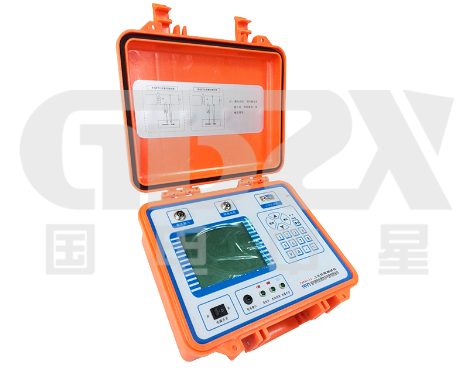

采用大屏幕漢字液晶顯示，操作菜單為全中文提示，具備數據掉電存儲及瀏覽功能。工程塑料機箱兼顧強度與絕緣安全性，儀器體積小、重量輕，便于現場攜帶。

三、技術指標分析

環境適應性

●   工作溫度：-5～40℃

●   相對濕度：<95%（25℃）

●   海拔高度：<2500m

該環境范圍覆蓋了我國絕大多數變電站現場條件，但在高寒或高海拔特殊環境下需注意使用限制。

PT二次負荷測試關鍵指標

●   導納測量準確度：包含電阻分量X與電導分量Y的交叉誤差項，公式中引入34.38系數（對應工頻下電抗與電導的單位換算關系），體現了兩分量相互影響的誤差模型

●   電阻測量范圍：0.1Ω～50.0Ω

●   電壓表頭精度：0.5%

CT二次負荷測試關鍵指標

●   阻抗測量范圍：0.1Ω～50.0Ω

●   電流表頭精度：1%

該量程范圍覆蓋了典型電流互感器二次回路負荷的常見取值區間（通常為5VA～50VA對應阻抗值），能夠滿足現場常規測試需求。

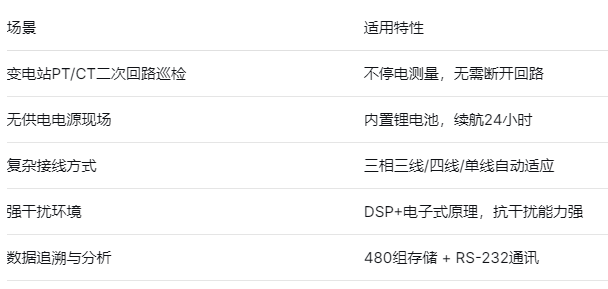

四、現場應用優勢總結

結語

ZXFH-II型二次負荷測試儀在不停電測量、量程自適應、多接線方式兼容及供電獨立性等方面進行了針對性設計，適用于電力系統現場對PT及CT二次負荷的定期檢測與故障排查。技術人員在使用過程中，可重點關注其鉗形電流采樣及自動量程切換功能，以提高測試效率與數據可靠性。
