電力人收藏！回路電阻測試儀技術手冊，覆蓋高壓開關/GIS測試全場景

科普 · 操作 · 故障排查 · 試驗標準 · 現場應用

適用對象：高壓斷路器 / GIS設備 / 隔離開關

執行標準：GB 50150 / DL/T 596 / GB/T 1984

試驗電流：≥ 100A DC

文章目錄

01什么是回路電阻測試儀

02測量原理：四線制法

03儀器結構與測試夾具說明

04適用試驗標準

05高壓斷路器測試操作

06GIS三工位開關測試操作

07合格判據與數值解讀

08常見故障與解決方案

09評論區熱點問答

10文章自檢與糾錯聲明

1.什么是回路電阻測試儀？

回路電阻測試儀（英文：Loop Resistance Tester，也稱接觸電阻測試儀或導電回路電阻測試儀）是電力行業中用于測量高壓開關設備導電回路直流電阻的專用儀器。它通過向被測回路施加一定大小的直流電流，精準測量出兩端電壓，從而計算出回路中的歐姆級電阻值，單位通常為微歐（μΩ）。

開關觸頭接觸電阻是衡量高壓開關設備質量和運行狀態的核心指標之一。觸頭接觸面若存在氧化層、腐蝕、變形或材料老化，接觸電阻將顯著升高，導致設備在額定電流下產生異常熱量，引發設備過熱、絕緣損壞甚到事故。

為什么要做這個試驗

高壓斷路器、GIS設備每次大修或交接驗收后，導電回路可能因觸頭磨損、螺栓松動、銅排氧化等原因產生接觸不良。若不測量，這類缺陷在外觀上完全不可見，只有在通過大電流時才會暴露為發熱異常。通過回路電阻測試，可以在設備投運前發現潛在缺陷，是設備交接試驗和預防性試驗的必檢項目。

主要應用場景

2.測量原理：四線制法（開爾文接線）

回路電阻測試儀之所以能精準測量微歐級電阻，核心在于采用了四線制測量法（Kelvin接線法）。普通兩線法中，導線本身的電阻會疊加入測量結果，造成較大誤差；四線法通過將電流注入線（大夾子）和電壓采集線（小夾子）分離，徹底消除導線電阻的影響。

四線法核心要點

電流夾（大夾子）接在被測回路兩端外側，負責注入大電流（通常 100A～600A DC）；電壓夾（小夾子）接在電流夾內側、緊貼被測觸頭或測試點，負責采集準確的壓降。由于電壓測量回路阻抗較高，幾乎無電流流過，因此電壓夾導線的電阻不影響測量結果。

為什么需要大電流（≥100A）

觸頭接觸面上普遍存在氧化膜，在小電流下，這層氧化膜呈現較高的非線性電阻，使測量值偏大且不穩定。施加足夠大的直流電流（≥100A，推薦200A以上），電流的電磁力和焦耳熱效應可擊穿并軟化氧化層，獲得反映真實接觸狀態的穩定讀數。這也是為何回路電阻測試儀額定電流遠高于普通毫歐表的原因。

重要提醒

回路電阻測試儀輸出的是直流大電流，雖然電壓極低（通常不超過5V），但短路電流較大，嚴禁夾具短路接觸皮膚。測試前務必確認設備已可靠停電、驗電、接地，嚴禁在帶電設備上操作。

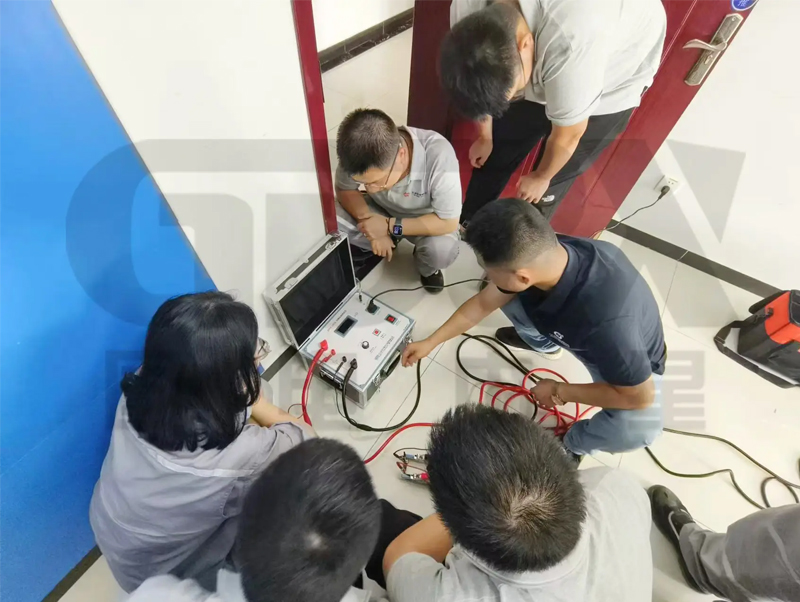

3.儀器結構與測試夾具詳解

回路電阻測試儀通常配備多種夾具，適應不同被測對象的安裝形式。正確理解每種夾具的用途，是保證測量準確度的基礎。

夾具類型一：大電流鉗形夾（I型夾）

大電流鉗形夾俗稱"大夾子"，是負責向被測回路注入測試電流的夾具。其結構特點是導電面積大、彈簧夾緊力強，能與銅排、導體、絕緣開關套管良好接觸。需特別注意：大夾子不可夾在彈簧觸指（梅花觸頭彈片）上，彈簧夾內側面積較小，夾緊后局部電阻大，且大電流可能損壞彈片彈力。

夾具類型二：小電壓感應夾（V型夾）

電壓感應夾俗稱"小夾子"，僅負責采集被測點之間的壓降，導線細、彈力輕。由于其只測電壓、不通大電流，接觸點位到關重要——電壓夾必須夾在電流夾的內側，且緊貼被測觸頭本體，才能真正反映觸頭的接觸電阻，而非導線的串聯電阻。

來自客戶的疑問

Q電流包圍電壓，還是電壓包圍電流？

正確答案是"電流包圍電壓"——電流夾（大夾子）接在外側，電壓夾（小夾子）接在內側靠近被測點。這樣做的原因是：四線法中，電壓表測量的是其兩個接觸點之間的壓降。如果電壓夾接在外側，那測量范圍就會包含從電流夾到電壓夾這段導線的電阻，讀數偏大。記住這個口訣，始終不會接錯。

夾具類型三：針形/刀口電壓探針

針形探針用于無法夾持的場景，例如螺栓孔壁、鑄鋁殼體測試點等。針尖的尖銳可穿透表面輕微氧化層，直接接觸導體本體，獲得準確的電壓采樣值。

夾具類型四：銅排夾（扁口夾）

專為母線銅排設計，夾口為扁平形，能較大化與銅排接觸面積，適用于大截面銅排接頭測量。部分儀器配套有磁吸式觸頭，可直接吸附在銅排側面，更方便單人操作。

夾具選用原則總結

① 斷路器梅花觸頭 → 使用銅排扁夾/針形探針夾觸頭導電桿兩端，不夾彈片

② GIS銅排/母線連接點 → 使用大電流夾，接觸面務必清潔無油脂

③ 小截面導體 → 側向夾持，保證接觸面積；如夾持困難可用螺栓壓緊替代

④ 靜觸頭測量 → 可將插頭插入靜觸座，在插頭端夾持，但不推薦夾彈片本體

4.適用試驗標準

回路電阻測試是電力行業有嚴格法規依據的強制性試驗項目，不同階段適用不同標準。以下為較常用的幾個標準原文節選與解讀。

? GB 50150-2016 《電氣裝置安裝工程 電氣設備交接試驗標準》

斷路器交接試驗中，導電回路電阻試驗：

? 測量各相導電回路的電阻；

? 試驗電流不小于100A（推薦200A以上以排除氧化層影響）；

? 測量結果應符合產品技術文件要求，且不大于出廠試驗值的1.1倍；

? 三相間應進行比較，不應有明顯差異。

→ 這是交接驗收階段的執行依據，所有新設備投運前必檢。

? DL/T 596-2021 《電力設備預防性試驗規程》

高壓斷路器例行預防性試驗項目：

? 導電回路直流電阻，每3年（或大修后）必測；

? 合閘狀態下測量，結果與歷次數據縱向比較，超過1.2倍初值應引起注意；

? SF?斷路器和真空斷路器均適用；

? 要求三相分別測量，相間差值應在合理范圍內。

→ 這是運行設備定期檢修的執行依據。

? GB/T 1984-2014 《高壓交流斷路器》

觸頭系統回路電阻出廠規定：

? 斷路器出廠時，各相導電回路電阻不應超過產品規格書規定值；

? 典型值：10kV級真空斷路器出廠值通常≤50μΩ（具體以各廠家銘牌為準）；

? 35kV及以上SF?斷路器觸頭接觸電阻≤產品規格值。

→ 這是理解"出廠值"的依據，現場測量應對照出廠報告。

? GB/T 11022-2020 《高壓開關設備和控制設備標準通用技術要求》（等同IEC 62271-1）

主回路電阻測試方法：

? 用四線法（開爾文法）在直流或工頻下測量；

? 測試時開關處于額定關合狀態（合閘位置）；

? 各相回路電阻應符合技術規范。

→ 與國際接軌的通用標準，適用于進口GIS設備驗收。

來自客戶的疑問

老板可以給一個查國標GB的途徑嗎

A推薦以下幾個查標準的官方渠道：① 全國標準信息公共服務平臺（std.samr.gov.cn），可免費查閱強制性國標全文；② 國家電網企業標準可在國網商城或企業內網查閱；③ 電力行業標準可通過國家能源局官網或購買DL/T系列紙質版；④ 如需IEC原版，可通過單位圖書館訂購。另外，各省電科院資料室通常備有相關規程，可聯系借閱。

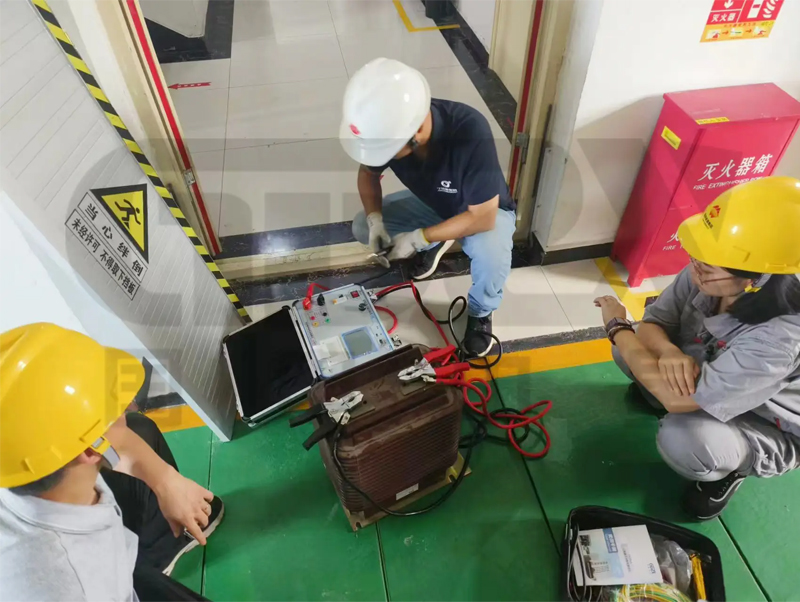

5.高壓斷路器回路電阻測試操作

操作前置條件（必須全部滿足）

① 設備已完成停電操作，拉開所有側隔離開關，驗電合格

② 工作地點已掛接地線，掛警示牌，設專人監護

③ 已取得工作票許可，穩妥技術措施到位

④ 測試儀器外殼接地（測試儀保護地線可靠連接大地）

5.1 戶內真空斷路器（VCB）測試步驟

1.核實斷路器狀態：合閘位置。 這是較容易被遺漏的步驟！回路電阻測試必須在斷路器合閘（ON）狀態下進行，分閘狀態觸頭斷開，無法形成導電回路，儀器將顯示溢出或無窮大。若斷路器為手車式，確認手車在"工作/試驗位置"且已合閘。

2.確認靜觸頭/動觸頭位置。 真空斷路器的動觸頭隨合閘行程嵌入靜觸頭的梅花彈片中。測試時，電流夾（大夾子）夾在斷路器進線銅排和出線銅排兩端（非彈片），電壓夾（小夾子）夾在緊靠銅排與觸桿連接處。不要將大夾子直接夾在梅花彈片上，以免損壞彈片或影響接觸力。

3.接線：遵守"電流包圍電壓"原則。 按I+、V+、V-、I-順序，先接電流夾（外側），再接電壓夾（內側）。每相單獨測量，A/B/C分別進行，三相均需測量，不可只測一相。

4.設置測試電流。 按標準設置≥100A，通常選200A以獲得穩定讀數。部分儀器有自動模式，可按實際被測體推薦值設置。

5.按下測試鍵，等待讀數穩定后記錄。 通常3～10秒讀數穩定。記錄各相數值、測試電流、環境溫度，填寫記錄表。

6.撤線：先撤電壓夾，再撤電流夾。 與接線順序相反，防止因剩余能量放電損壞儀器。

來自客戶的疑問 — 高頻問題

Q做這個，開關是不是得合閘？

A是的，必須合閘！ 不合閘則觸頭斷開，無導電路徑，根本測不出電阻，儀器會顯示溢出。這是做回路電阻試驗的前提條件，也是初學者常犯的錯誤。視頻里每次操作前都會先合閘，如果漏看這個細節，以后視頻會在開頭就說明。

來自客戶的疑問

Q就測一相就可以了嗎？B、C需要測嗎？

A需要三相都測。 標準明確要求各相分別測量并進行相間比較。A/B/C相的接觸電阻如出現某相異常偏大，可能提示該相觸頭有磨損、彈片彈力不足或接觸面污染。只測一相完全不夠，無法發現單相缺陷，交接驗收時會被判定缺項。

5.2 100A還是200A——如何選擇測試電流

6.GIS設備與三工位開關測試操作

GIS（氣體絕緣開關設備）因其全封閉結構，回路電阻測試的接線方式與常規敞開式設備有所不同。核心難點在于：GIS內部銅導體不可直接接觸，所有測試接線必須通過外部引出端子進行。

6.1 三工位開關（三工位隔離接地開關）介紹

三工位開關是GIS設備的特有組件，在一臺開關機構上實現三種狀態：

6.2 GIS斷路器間隔回路電阻測試接線方案

GIS設備內導體全封閉，測試引出點通常為：出線套管（變壓器間隔有）、三工位開關接地端、快速接地刀（ES，Fast Earthing Switch）外露端子。

6.3 詳細操作步驟

1.將斷路器置于合閘狀態。 同樣，GIS斷路器也必須合閘，否則無導電通路。

2.將三工位開關置于"接地位置"（ES3）。 這將GIS間隔內母線側通過三工位接地刀與接地網連通，一方面確保人身安全，另一方面為測試儀提供了可接線的端子（三工位接地螺栓孔旁邊的金屬端子即為測試點）。如不合三工位接地刀，母線側無引出點，無法接電壓夾。

3.確定測試端子位置。 以測量斷路器整體回路為例：一端接線于鄰間隔三工位接地端子（ES1側），另一端接于本間隔出線套管（變壓器側），測量包含：母線→三工位隔刀→斷路器觸頭→出線套管的整體回路電阻。

4.若無出線套管（線路間隔）： 可從本間隔三工位接地端（ES3合閘后的接線點）測到對側出線方向端子。快速接地刀一般無外露測量端子，通常放棄測量快速地刀部分，分別單獨測量斷路器回路和三工位回路。

5.三相分別測量，記錄數據。

來自客戶的疑問 — GIS測試熱門討論串

Q你好，想請教一下，單做斷路器的回路電阻，接在三工位的接地端，為啥接地刀閘不合呀？

A這是個非常好的問題！地刀（三工位接地位置）必須要合上，原因有兩個：① 地刀合上后，才能在三工位的接地端子上引出接線，這是測試儀的接線點；② 地刀合閘將間隔內導體與接地網可靠導通，是穩妥操作的必要措施（視頻前面講過這個細節，這里補充說明一下）。如果不合地刀，三工位的接地端子是懸空的，根本無法接線，母線也處于懸浮狀態，不穩妥。記住：做GIS回路電阻前，三工位必須置接地位，地刀合閘！

來自客戶的疑問

Q后從快速接地刀到套管！你前面一把刀是三工位，那你這樣測不就少測了一把隔刀？應該從隔壁間隔母線前面的一把三工位地刀測到這個間隔的快速接地刀！

A這位朋友說的情況是完全正確的技術思路——跨間隔測量可以覆蓋更完整的回路。但實際操作有個限制：快速接地刀通常沒有外露的測量端子，要從快速地刀引出接線，需要拆下氣室蓋板，工程量和風險大，不具可操作性。因此工程實踐中，通常選擇有明確接線點的三工位接地端和出線套管作為測試端點，快速地刀這段只能暫時放棄，屬于已知的測量局限，在試驗報告中注明即可。交接驗收時與運行人員提前溝通好測量邊界范圍。

來自客戶的疑問

Q現在很多都要用雙端接地的就不用拆接地排了

A對，這是一個很實用的現場經驗！部分新型GIS設備支持雙端接地測試方案，即兩端三工位均置接地位，利用兩端的接地端子作為測試點，不需要拆除接地銅排，大幅降低工作量。不過需注意：雙端接地時，測試回路中包含了兩端地刀接觸電阻，需要在數據分析時考慮進去，或者進行比較分析來剔除地刀的影響。

7.合格判據與測試數值解讀

很多現場工程師關心的就是："測出來多少算合格？"這個問題沒有一個堅決

的通用數字，正確的判據體系如下：

7.1 判據優先級（從高到低）

優先參考產品出廠試驗報告中的出廠值。 GB 50150明確規定：測量結果不大于出廠試驗值的1.1倍。這是直接、準確的判據。每臺設備都有出廠報告，務必向廠家索取。

參考產品規格書或銘牌給定值。 若無出廠試驗報告，按廠家提供的技術規范書中"較大允許接觸電阻"比較。

相間橫向比較。 同臺設備A/B/C三相的接觸電阻在結構相同的情況下，理論上差異很小。若某相偏大超過其余兩相平均值的30%，應引起重視，需排查該相接觸情況。

歷史縱向比較。 運行中設備每次預防性試驗結果與歷史數據比較，若有明顯增大趨勢，即使未超出規范值，也應列為關注項。

7.2 典型參考值（僅供參考，以出廠值為準）

關于"50μΩ"這個數字的說明

評論區有多位朋友提到"標準是50μΩ"。這個數字來自舊版預防性試驗規程，是當時對10kV真空斷路器的經驗值約束。新版DL/T 596-2021已修訂為：不大于出廠試驗值1.1倍，且三相無明顯差別。50μΩ作為行業經驗參考值仍有意義，但不應作為單一判據，以免對大截面斷路器或GIS造成誤判。

來自客戶的疑問

Q老師多少以內算合格？

A沒有一個放之四海而皆準的絕對數值，這也是這道題常見的誤區。規程要求：不大于1.1倍出廠試驗值，且符合產品技術文件規定值，同時進行相間比較不應有明顯差別。行業內一般認為10kV斷路器不超過100μΩ是可以接受的，50μΩ是偏老規程的參考值。重要的是：手頭必須有出廠報告，對比才有意義！

8.常見故障現象與解決方案

故障一：顯示溢出（OL / 超量程）或無窮大

原因分析：常見原因是斷路器未合閘（導電回路未導通）；其次是電流夾接觸不良（夾口有污垢、氧化層或未夾緊）；也可能是儀器輸出線斷路、接觸點接線錯誤。

解決方案： ①先確認斷路器處于合閘位置；② 清潔夾具接觸面（用砂紙輕擦）；③ 檢查所有導線無斷路；④ 重新按正確順序接線（I+、V+、V-、I-）。

故障二：讀數不穩定、跳動大

原因分析： 電壓夾（小夾子）接觸不實，尤其是夾在彈片、氧化銅排上時易出現此現象；附近有大功率用電設備產生的感應干擾電流；測試電流偏小（僅100A），對有氧化層的觸頭不足以穩定擊穿。

解決方案： ① 重新夾好電壓夾，確保與導體本體可靠接觸（非彈片）；② 將測試電流從100A提升到200A；③ 遠離強干擾源，或短暫等待讀數穩定（5～10秒）；④ 若設備剛檢修，可先通一次大電流"預壓"一下觸頭，再正式測量。

故障三：測量值明顯超出出廠值1.1倍

原因分析： 若排除接線因素后讀數仍偏大，可能原因有：① 斷路器觸頭磨損嚴重（真空斷路器超過額定操作次數）；② 觸頭表面氧化、污染（常見于長期停運設備）；③ 導電回路銅排連接螺栓松動；④ 真空斷路器彈片彈力不足，實際接觸壓力不夠；⑤ SF?斷路器氣壓低導致觸頭變形。

解決方案： ① 進行觸頭磨損檢查，必要時更換觸頭；② 用無水乙醇清潔觸頭接觸面（停電狀態下）；③ 逐一緊固銅排螺栓，重測比較；④ 聯系廠家對觸頭彈片施壓調整；⑤ 補充SF?氣體到額定氣壓后復測。

故障四：三相數據差異較大（某相偏大）

原因分析： 某相觸頭磨損不均或單相接觸面污染；GIS設備某個間隔母線螺栓松動；三相斷路器各相彈片磨損不一致。

解決方案： 縮小排查范圍——將偏大相分段測量（分別測斷路器觸頭、母線連接段），逐段比較，精準定位問題節點，針對性處理。評論中有工程師提出"同間隔分相對比，不同間隔再比一次，差值大的縮小范圍"，這是非常正確的排查邏輯。

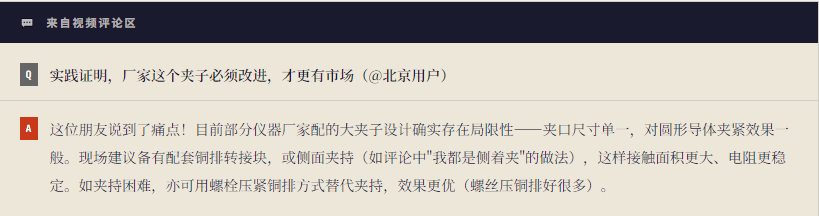

故障五：儀器夾具彈簧損壞/夾力不足

原因分析： 大電流夾子長期使用后彈簧疲勞；或操作時夾持角度不當，導致彈片變形。評論中有用戶上傳了彈片損壞的照片，并指出"不會夾線燒壞了彈簧"——長時間持續通大電流且接觸不良時，局部高溫確實可能損壞彈片。

解決方案： ① 側向夾持（評論中經驗"我都是側著夾"），接觸面更大、彈簧受力更均勻；② 定期檢查夾具彈片彈力，達不到要求時更換；③ 進行測試時，確認接線良好后再通電，避免在接觸不穩定狀態下長時間通電；④ 如條件允許，改用螺栓壓緊銅排方式替代夾持。

9.熱點問題匯總解答

測量精度與測量方式

Q以我的經驗告訴我，這個測試方法不對，我認為電壓線應該脊柱（緊密）接觸

A這位朋友的核心邏輯是對的：四線法的精度關鍵在于電壓線（小夾子）的接觸位置。電壓夾必須夾在被測電阻段的精準端點上，且與導體本體緊密接觸，接觸點離觸頭越近越準確。"脊柱接觸"的說法雖然措辭不同，但強調的正是"緊貼被測點"這個要點。小夾子如果夾在遠離觸頭的銅排中段，就會把那段銅排的電阻也算進去，造成偏大。

ABC三相能否短接一起測

Q好像可以短接一起測吧？ABC短接在一起測

A從理論上把ABC短接后并聯測量，讀數會是三相并聯值（約為單相的1/3），可以"更快完成測量"。但這種方法有根本性缺陷：如果某相接觸電阻偏大，并聯后平均，異常相的問題被其余兩相"稀釋"掉了，測量結果看起來正常，實際上有缺陷。因此標準要求三相分別單獨測量，目的正是能發現單相異常。工程中圖省事短接一測，萬一有問題發現不了，后患無窮。

測試儀器是否需要接地

Q兄弟你儀器不接地線，你是什么游擊隊？能正規一點嗎？

A這個問題涉及規程的重要細節。試驗儀器的保護接地線（外殼接地）是人身安全的一道防線，必須可靠接大地。部分現場視頻中由于拍攝角度問題，接地線未入鏡，并非真的沒接。但這位朋友提醒得完全正確：任何試驗設備上電前，外殼保護地線必須接好，這是電氣操作的基本要求，任何理由都不能省略。今后錄制視頻時會特意把接地操作拍入鏡頭，感謝提醒！

母線帶電情況下能拆銅排嗎

Q母線帶電的情況下，能拆這個銅排嗎？

A堅決不能！ 母線帶電時人員不得靠近設備，更不可能進行任何拆裝操作。銅排（即導電連接排）只能在設備停電、驗電、掛接地線、取得工作票許可后方可拆卸。這是較基本的電氣規則，任何情況下都不允許在帶電設備上進行接觸性操作。

梅花觸頭（靜觸頭）需要拆下來測嗎

Q現場測試梅花觸頭也要拿下來嗎？

A不需要拆下來。 正常測試是在斷路器合閘狀態下，動觸頭已與靜觸頭（梅花觸座）嵌合，回路是導通的，直接測合閘狀態下的整體接觸電阻即可。視頻中測試的是還未出廠的斷路器樣機，結構狀態特殊；實際現場已安裝設備，在合閘位置直接測，不需要拆除任何零件。

三工位是什么，很多初學者不懂

Q快速地刀和地刀？！三工位開關？！GIS配電系統[懵]

A沒關系，這些術語對新入行的工程師確實陌生。簡單說：GIS是高壓開關設備把斷路器、隔離刀、接地刀等都封裝在一個充滿SF?氣體的金屬外殼里的產品；三工位開關是GIS里一個特殊的組件，一個機構能實現"與母線連通""隔離（斷開）""接地"三種狀態，省去了單獨的隔離開關和接地開關；快速接地刀（Fast Earthing Switch）是專門設計用于快速接地操作的刀閘，操作速度比普通地刀快很多，防止感應電傷人。建議搜索"GIS結構原理"相關視頻，對照圖示理解效果較好。

10.文章自檢與糾錯聲明

本文寫作完成后，對以下技術內容逐條進行了核實，并對初稿中存在的問題進行了修正：

技術準確性自檢清單

四線制原理描述：電流夾（外）+ 電壓夾（內），"電流包圍電壓"，R = U/I，原理正確無誤。

GB 50150引用：GB 50150-2016《電氣裝置安裝工程 電氣設備交接試驗標準》，現行版本，"不超過出廠值1.1倍"條款正確。

DL/T 596引用：DL/T 596-2021為現行新版（已于舊版2005年版基礎上修訂），引用內容準確。

三工位開關三種位置：工作位（與母線導通）/ 隔離位（中間）/ 接地位（ES3接地）描述正確。

必須合閘：斷路器合閘才能形成導電回路進行測試，這是基礎前提，描述無誤。

GB/T 1984與GB/T 11022：確認均為現行標準，適用設備類型描述準確。

三相分別測量要求：標準明確要求分相測量、相間比較，短接并聯測量不符合規范，文章表述正確。

測試電流推薦≥100A（推薦200A）：與GB 50150及行業實踐一致，表述準確。

免責說明與適用范圍

本文內容基于相關國家標準、行業規程及豐富的現場實踐經驗綜合整理，力求準確。然而，電力設備型號繁多，不同廠家、不同電壓等級設備的具體技術參數存在差異。實際工程操作必須以設備隨機技術資料、制造廠說明書和當地規程為準，本文僅供學習參考。高壓電氣作業存在較大危險，必須持有相應資質證書、執行規程、取得工作票后方可進行。
