超低頻（VLF）耐壓試驗｜現場工程師最常搞錯的 7 個問題全解

超低頻（VLF）耐壓試驗

現場工程師版

這7個問題我見過最多人搞錯

國電中星ZXVLF-30KV超低頻耐壓試驗裝置

       國電中星

2026年5月

目 錄

一、工程師導讀：這7個問題我見過最多人搞錯

誤區01 試驗電壓靠經驗猜，不查銘牌

誤區02 交接試驗和預防性試驗混用參數

誤區03 把跳閘直接判為電纜不合格

誤區04 限流保護值設了20mA，結果長電纜一直跳

誤區05 以為屏蔽層必須兩端接地

誤區06 報告只打印曲線，不附絕緣電阻數據

誤區07 沒有CMA校準的設備也出報告

二、產品科普：電纜耐壓，為什么要用0.1Hz？

2.1 高壓電纜在電路上是什么？

2.2 超低頻是交流還是直流？

2.3 為什么是0.1Hz，不是其他頻率？

三、標準方法：GB50150第17條逐字拆解

3.1 速查表：打多少kV、打多久

3.2 標準原文逐字拆解

3.3 三個最容易誤讀的詞

四、操作清單：完整操作手冊與配置方案

4.1 標準操作步驟（01~08）

4.2 合格判定標準與禁止項

4.3 參數速查表

4.4 三套設備配置方案

五、故障解決：超低頻耐壓現場跳閘了

5.1 超低頻屏幕顯示的電流是什么

5.2 跳閘判斷：設備保護 vs 絕緣擊穿

5.3 6種現場異常處理

六、應用場景：哪些場合能用、哪些不能用

6.1 六類應用場景評估

6.2 距離限制說明

6.3 遇到不認可：三步處理法

一、工程師導讀：這7個問題我見過最多人搞錯

設備會用不難，難的是：打多少kV不靠猜，跳閘了能判斷原因，報告有法律效力，業主質疑能回答。這7個誤區，逐一講透。

誤區01 試驗電壓靠經驗猜，不查銘牌

6/10kV和8.7/10kV兩種電纜都在10kV系統里運行，外觀幾乎一樣，但試驗電壓差了8kV（18kV vs 26.1kV）。用18kV給需要26.1kV的電纜做試驗等于沒做；用26.1kV給只需要18kV的電纜做，存在過壓風險。

正確做法：每次試驗前必須找到電纜銘牌，查清U?/U值，計算3U?。沒有找到銘牌之前，不開始試驗。

誤區02 交接試驗和預防性試驗混用參數

最常見的混淆：把預防性試驗的參數（2.5U?，15分鐘）用于交接試驗。兩類試驗依據不同標準，參數不能互換。

誤區03 把跳閘直接判為電纜不合格

設備過流保護跳：容性電流超過限流設定值，與絕緣無關。特征：電流緩慢上升到設定值時跳，耐壓后絕緣電阻與之前基本一致。處理：調大限流值，重試。

絕緣擊穿跳：高壓下絕緣被擊穿。特征：電流有突變（不是緩慢上升）；可能有放電聲；耐壓后絕緣電阻大幅下降。處理：判定不合格，定位缺陷，開挖修復。

快速區分方法：跳閘后立刻測量絕緣電阻，與耐壓前對比，變化在30%以內→設備保護跳，絕緣無問題；變化超過30%或急劇下降→擊穿跳，絕緣有問題。

誤區04 限流保護值設了20mA，結果長電纜一直跳

20mA是1~3km電纜的經驗值，不是所有電纜通用的。5km電纜的理論容性電流約25mA，設20mA保護值必然跳。

保護值 = 2π × 0.1 × C(F) × U(V) × 1.3~1.5

示例：5km電纜，C≈1.5μF，U=26.1kV，理論容性電流≈24.6mA → 保護值應設≥32mA，建議設50mA

誤區05 以為屏蔽層必須兩端接地

耐壓試驗中屏蔽層只需要歸入零電位，一端接地已完全實現。兩端接地也沒問題，但不是必須。需要做的是：將另一端（非試驗端）的非被試相線芯和屏蔽層短接后接地，防止感應高壓傷人。

誤區06 報告只打印曲線，不附絕緣電阻數據

完整報告應包含：耐壓前絕緣電阻值 + 耐壓過程曲線 + 耐壓后絕緣電阻值 + 對比結論。只有曲線沒有絕緣電阻數據，業主后來質疑耐壓過程中有沒有絕緣損傷時無法回答。

誤區07 沒有CMA校準的設備也出報告

設備電壓測量電路需每年送第三方計量機構校準。沒有有效校準證書的設備出具的報告，在政府工程、電網工程中可能被認定無效。校準證書是報告法律效力的基礎，不是可選項。

二、產品科普：電纜耐壓，為什么要用0.1Hz？

一根3公里的10kV電纜，用工頻50Hz做耐壓需要213kVA的設備；換成0.1Hz超低頻，只需0.43kW——功率差了整整500倍。這500倍從哪來？

2.1 高壓電纜在電路上是什么？

高壓電纜在電氣上等效為一個純電容。對電容施加交流電壓時，產生充放電電流：I = 2π × f × C × U

頻率降低500倍，功率同步降低500倍。這就是超低頻把設備從數百噸重的變電站裝置變成能背包出差的10公斤箱子的數學根源。

2.2 超低頻是交流還是直流？

答案明確：超低頻是交流。0.1Hz每10秒完成一個完整正弦波周期，極性交替變化，本質是頻率極低的交流電。頻率0Hz才是直流（極性永遠不變）。

2.3 為什么是0.1Hz，不是其他頻率？

0.1Hz是工程實踐中的最優平衡點：功率需求降低500倍（相對工頻），設備便攜；對絕緣檢驗有效（交流電壓能發現水樹、局部放電等缺陷）；試驗時間可接受（每10秒一個周期，60分鐘完成360個周期）。

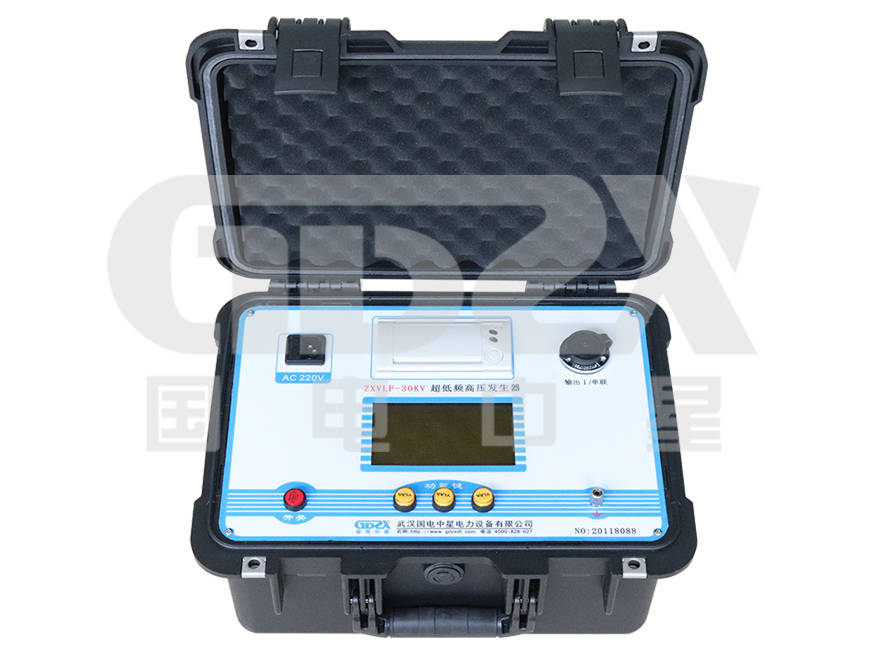

國電中星ZXVLF-30KV超低頻耐壓試驗裝置

三、標準方法：GB50150第17條逐字拆解

打多少kV？打多久？答案就在GB50150-2016第17.0.2條里，但80%的人讀錯了關鍵詞。

3.1 速查表：打多少kV、打多久

3.2 標準原文逐字拆解

GB50150-2016第17.0.2條：電纜及附件的交流耐壓試驗，應采用工頻或0.1Hz超低頻電壓。試驗電壓為3U?，持續時間60min。

3.3 三個最容易誤讀的詞

① 不具備條件時：指不具備工頻試驗條件（設備太重、功率太大），不是指隨便什么時候都能用超低頻。

② 3U?：U?是相電壓（銘牌斜杠左側），不是線電壓。

③ 60min：是交接試驗時間，預防性試驗依據DL/T596-2021，時間15~60min。

四、操作清單：完整操作手冊與配置方案

把這篇內容打印出來，貼進設備箱蓋內側，現場隨時翻查。

4.1 標準操作步驟（01~08）

01 查銘牌，定參數 → 02 耐壓前絕緣電阻測量 → 03 接線（逐相） → 04 設備參數設置 → 05 安全確認，啟動升壓 → 06 保壓計時，全程監測 → 07 計時結束，降壓放電 → 08 耐壓后絕緣電阻復測+出報告

4.2 合格判定標準與禁止項

合格判定：整個耐壓過程無破壞性放電（不擊穿）→ 合格。不看泄漏電流大小，只看是否擊穿。
現場禁止項： CT二次側開路狀態下試驗 ； 多點接地 ； 雨天或低溫(<5°C)強行試驗 ； 耐壓后未充分放電就拆線

五、故障解決：超低頻耐壓現場跳閘了

跳閘不代表電纜不合格——但很多人分不清這兩種情況。

5.1 超低頻屏幕顯示的電流是什么

設備顯示的電流，絕大部分是容性充放電電流（I=2π·f·C·U），不是絕緣泄漏電流。正常時可達數十mA，與絕緣好壞無關。GB50150對交流耐壓不規定泄漏電流上限值，判定合格的唯一標準是全程無破壞性放電。

5.2 跳閘判斷：設備保護 vs 絕緣擊穿

設備保護跳：電流緩慢上升到限流值時跳，耐壓后絕緣電阻基本不變（變化≤30%）→ 調大限流值，重試。

絕緣擊穿跳：電流突變，可能有放電聲，耐壓后絕緣電阻大幅下降（變化>30%）→ 判定不合格，定位缺陷。

六、應用場景：哪些場合能用、哪些不能用

有人買了超低頻設備，做完被業主拒收報告；有人用它一個人背包出差，月簽十個合同。區別只有一個：有沒有搞清楚適用邊界。

6.1 六類應用場景評估

10kV中壓XLPE電纜（核心場景，無爭議）
20kV配網電纜（上海/蘇州等已推廣）
老舊電纜預防性試驗（運行中定期檢測）
35kV電纜（邊界場景，必須先確認業主）

110kV及以上電纜（技術上完全無法實現）

6.2 距離限制說明

標配30kV（3kW）：7~8km；加大功率版（5kW）：10km；特制版（10kW）：15km。距離限制的本質是設備功率限制。

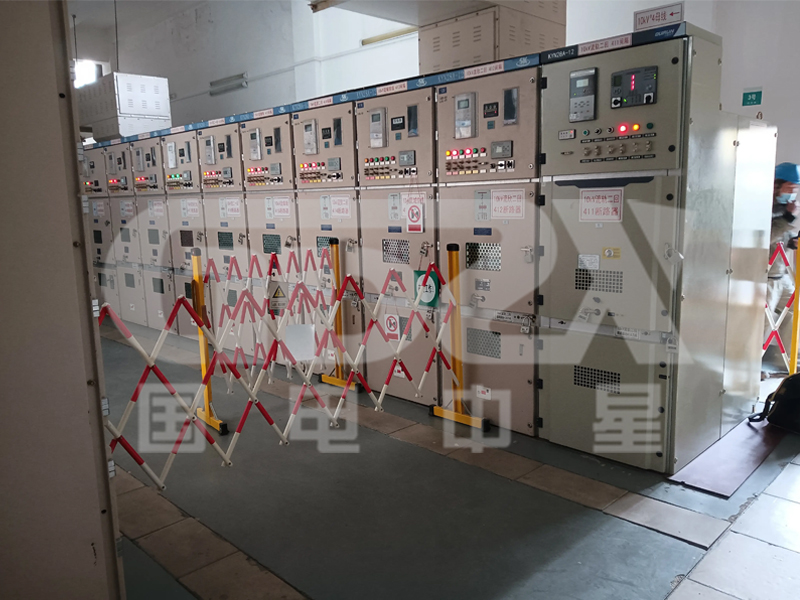

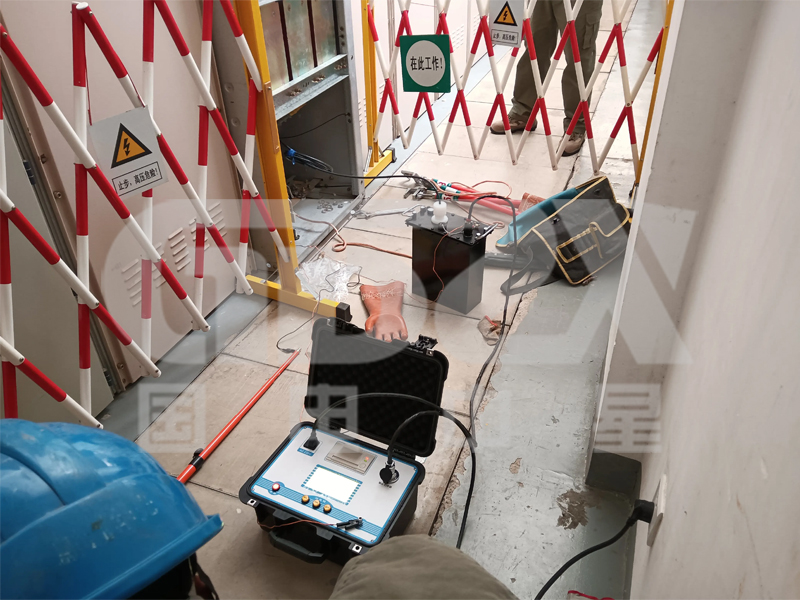

國電中星ZXVLF-30KV超低頻耐壓試驗裝置試驗現場

6.3 遇到不認可：三步處理法

第1步：事前書面確認（最重要）→ 第2步：雙方案報價，由業主選擇 → 第3步：出示標準依據，消除誤解
