到現場就能用的操作實戰手冊

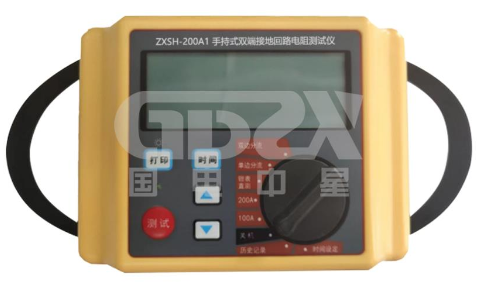

回路電阻測試儀 · 現場操作篇
    接線點在哪、夾子怎么夾、三工位置什么位——把這三件事搞清楚，你就能在GIS現場獨立完成一次規范的回路電阻測試。

?操作前置條件 — 全部滿足才可繼續

01
    GIS三工位開關——接線點在哪，地刀要怎么操作

先搞清楚三工位的三種狀態

三工位開關是GIS特有組件，用一套傳動機構實現三種電氣狀態，替代了傳統敞開式設備的隔離開關+接地刀兩臺設備的功能。

工作位（運行）

與母線導通，間隔正常運行。等同于傳統隔離開關"合閘"狀態。

隔離位（中間位）

與母線斷開，也未接地。此時間隔內導體懸空，絕對不可接線操作！

接地位（ES3）

間隔側與接地網可靠導通。接地端子成為測試引出點，同時保障人身安全。

? 隔離位 ≠ 安全狀態

三工位在中間位（隔離位）時，間隔內導體懸浮，既未接地也未與母線連通，此時進行任何接線操作都是危險的。必須操作至接地位（ES3），地刀合閘確認后才可接線。

GIS回路電阻測試：分步操作流程

狀態準備

斷路器合閘。這是最關鍵的前提。回路不導通，儀器直接顯示溢出，什么都測不到。初學者最常見的錯誤就是忘了合閘就接線。

三工位置接地位（ES3），操作地刀合閘。兩重作用：① 地刀合閘后，接地端子旁邊出現了可接線的金屬導體；② 間隔內母線通過地刀可靠接地，人身安全有保障。不合地刀，接地端子懸空，根本無法接線。

確認儀器接地。測試儀外殼保護接地線接至現場接地網，不可省略。

接線（以單間隔方案為例）

大夾子（電流夾 I+）接三工位ES3接地端子。這是靠母線側的測試引出點，地刀合閘后此處有可接觸的金屬導體。用針形探針或平口夾接穩。

小夾子（電壓夾 V+）接在電流夾內側，緊靠接線點本體。位置決定精度，越靠近被測節點越準確。

對側：小夾子（V?）接出線套管端子內側，大夾子（I?）接在最外側。嚴格遵守"電流包圍電壓"原則，兩側均如此。

檢查接線，確認所有夾具接觸牢固后再通電測試。不要邊接線邊通電，等接線完成確認后一次性按下測試鍵。

I+ ─── 三工位 ES3 接地端 ──【三工位觸頭】──【母線段】──【斷路器觸頭】──出線套管 ─── I?
    V+ ────────────────────────────────────────────────── V?

    ↑ 電流夾（大）在外側，電壓夾（小）在內側，緊靠被測節點

三種可行接線方案對比

測試與記錄

設置測試電流為200A（標準要求≥100A，200A讀數更穩定）。

按下測試鍵，等待3～5秒讀數穩定后再記錄，不要?jiǎng)偼娋陀涗浰矔r(shí)值。

記錄：各相數值、測試電流、環境溫度、測量端點位置。

A/B/C三相分別獨立測量，不可短接并聯。并聯測量會掩蓋單相缺陷，不符合標準要求。

拆線：先拆電壓夾（V），再拆電流夾（I）。與接線順序相反。

02
    夾具選用與現場操作技巧——夾哪里比接哪根線更重要

為什么不能夾梅花觸頭彈片

真空斷路器靜觸頭（梅花觸座）由多片弧形彈性銅片組成，合閘時動觸桿插入，靠彈片彈力提供接觸壓力。彈片有兩個特性決定了它不適合夾測試夾：

? 錯誤 — 夾彈片本體

讀數跳動、可能損壞彈片

彈片截面積極小、弧面夾持不穩，讀數劇烈跳動無法記錄。大電流長時間流過彈片局部，焦耳熱可使彈片退火失去彈力甚至燒融，從根本上制造新的缺陷。

? 正確 — 夾導電桿/銅排端頭

穩定、精確、不損傷設備

將大夾子夾在動觸桿本體（圓柱導體）或與之相連的銅排端頭。截面大、接觸穩定，不影響觸頭彈力，讀數平穩。

四種夾具與適用場景

大電流鉗形夾（I型夾）

注入測試電流，導電面積大、彈簧夾緊。適用于銅排端頭、導電桿、GIS接線端子。

? 側向夾持比正夾接觸面積大數倍

小電壓夾（V型夾）

僅采集電壓，不通大電流。必須夾在電流夾內側，緊靠被測觸頭端點本體。
