為什么這樣測 測出來怎么判 邊界在哪里

把"原理 → 判據 → 工程邊界"三件事串起來讀完，才算真正理解回路電阻測試——而不只是會操作儀器。

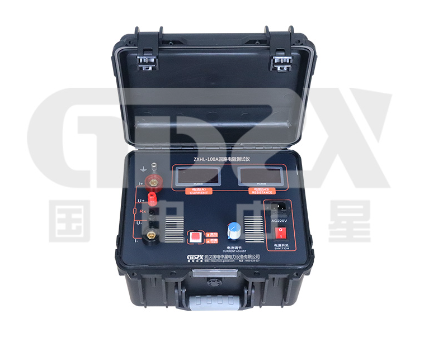

回路電阻測試儀 · 認知框架篇

   01

電流包圍電壓
      四線制測量法的原理與必要性

普通萬用表能測電阻，為什么不能用來測斷路器觸頭？回路電阻測試儀做了哪兩件不同的事？搞清楚這兩個問題，四線制的邏輯就全通了。

從兩線法的缺陷說起

萬用表測電阻用的是兩線法：同一對導線既負責注入電流、又負責采集電壓。問題在于，導線本身有電阻（通常0.1Ω至幾Ω量級），而斷路器觸頭接觸電阻只有幾十微歐——導線電阻是被測值的數千倍，根本無法區分。

第二個問題是電流太小。萬用表測試電流僅幾毫安，無法突破觸頭表面氧化膜的非線性高阻，讀數虛高且不穩定。

? 兩線法

導線電阻混入測量結果

電流路徑 = 電壓采集路徑，導線阻值疊加進結果。被測觸頭僅幾十μΩ，導線卻有幾歐姆，信號完全被淹沒。

? 四線法（開爾文法）

電壓采集回路完全獨立

兩根粗線（大夾子）注入電流，兩根細線（小夾子）單獨采集電壓。采集回路阻抗極高，幾乎無電流，自身電阻不影響讀數。精度達微歐級。

核心公式與物理意義

以200A測試電流為例：觸頭接觸電阻50μΩ時，兩端壓降僅 200 × 50×10?? = 10mV。這10mV的信號必須靠四線法隔離導線干擾，才能被儀器準確捕捉。

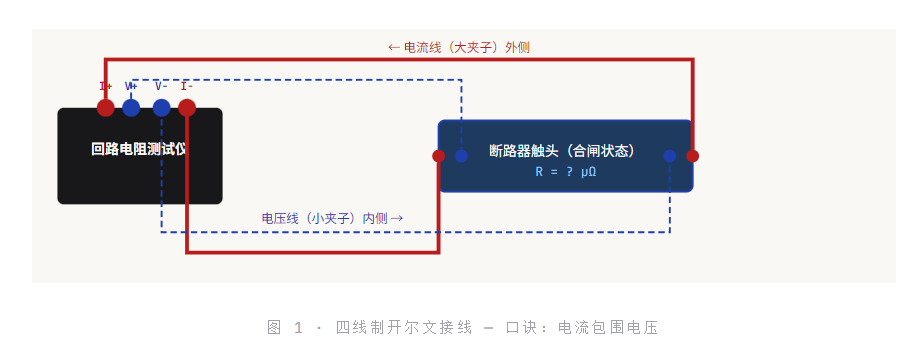

接線圖解：電流在外，電壓在內

電流包圍電壓

電流夾（大夾子）接最外側，電壓夾（小夾子）接內側緊靠被測觸頭。電壓夾的位置決定測量的范圍——越靠近觸頭越精確。反過來接，就把外側導線的電阻也算進去了，讀數偏大且無法修正。

為什么必須用大電流（≥100A）

原因 1

擊穿氧化膜。觸頭表面氧化層在小電流下呈現數歐姆的非線性高阻，掩蓋真實接觸狀態（幾十μΩ）。大電流的焦耳熱和電磁力可軟化氧化層，露出真實金屬接觸面。

原因 2

提升信噪比。200A電流下50μΩ觸頭的壓降信號是10mV，遠高于現場電磁干擾（通常幾十μV）。若用5mA，信號僅0.25μV，現場噪聲直接淹沒讀數。

原因 3

標準強制要求。GB 50150-2016明確規定測試電流不小于100A，確保各單位測量結果具有可比性。現場推薦200A，信噪比更優，讀數更穩定。

 接線與拆線順序

接線：先接電流夾（I+、I?），再接電壓夾（V+、V?）。拆線：先拆電壓夾，再拆電流夾。順序顛倒可能導致儀器儲能經電壓線放電，損壞測量回路。

02

不是一個數字
      是一套判斷邏輯

"10kV斷路器不超過50μΩ就合格"——這句話流傳了二十年，但它不是現行標準的答案。用單一數字判合格，可能放過真實缺陷，也可能誤判正常設備。

"50μΩ"是舊版經驗值，不是現行強制判據

這個數字來自早期預防性試驗規程對10kV真空斷路器的經驗表述。現行GB 50150-2016和DL/T 596-2021均未將其列為判據，而是以出廠值對比為核心。對于大截面斷路器，50μΩ可能過于嚴苛；對于某些已劣化但未超過50μΩ的觸頭，這個數字又可能漏過真實缺陷。

正確的判據體系：優先級從高到低

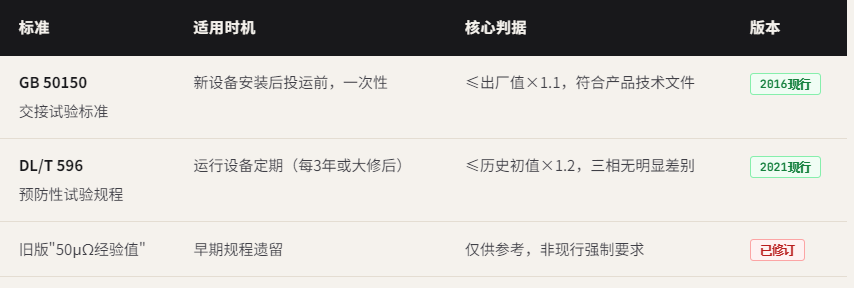

兩個標準的適用邊界

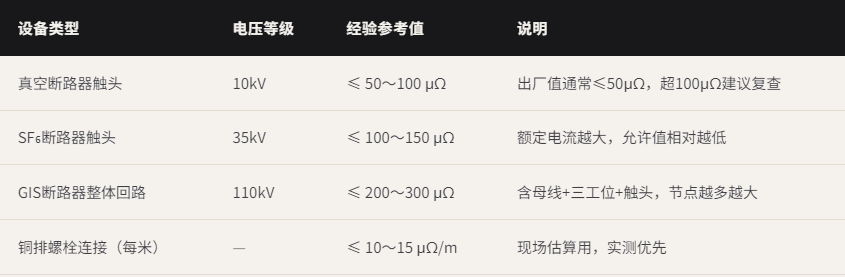

典型設備行業經驗參考值

收到數據后，怎么判

• ?手頭有出廠報告 → 與出廠值×1.1逐相比較，是第一判據

• ?三相橫向對比 → 某相偏大超20% → 單獨復測排查

• ?運行設備有歷史記錄 → 關注增長趨勢，超初值1.2倍需上報

• ?數據合格、三相均衡 → 出具合格結論，注明判據依據和出廠值對比比值

• ?無出廠報告 → 直接簽字"合格" → 依據不充分，建議補充索取

• ?只測一相 → 判全臺合格 → 漏測單相缺陷，不符合標準


• 寫報告時必須注明

• 測試電流大小、環境溫度、判據依據（出廠值/規范書/經驗值）、與出廠值的實際比值。模糊填"符合規程要求"而不寫具體判據，在事故分析時會非常被動。

03

快速地刀
      該不該納入測試范圍

這是GIS交接驗收中最容易引發甲乙方爭議的問題。標準沒有明說，現場工程師各有各的做法。一個有依據的工程判斷，勝過爭論。

爭議的兩種觀點

觀點 A · 應納入

跨間隔測量才覆蓋完整

從鄰間隔三工位地刀端子出發，穿過母線，經過本間隔斷路器，測到出線套管——這樣才真正覆蓋完整主回路，快速地刀是主回路一部分，不測有盲區。

觀點 B · 無法納入

快速地刀根本沒有接線端子

快速接地刀（FES）全封閉外殼，無外露測量端子，接線需拆氣室蓋，破壞氣密性，實際中不具備可操作性。

? 工程判斷結論

兩種觀點都沒錯——但現實決定了只能選 B

觀點A在技術邏輯上正確，觀點B是工程現實的約束。快速地刀無外露端子是設備結構限制，不是工程師的失誤。更關鍵的是：快速地刀在主回路運行時是斷開的（并聯接地支路），并不在主導電路徑上，嚴格來說不屬于回路電阻的被測范圍。在試驗報告中注明"測量范圍不含快速接地刀，受限于設備結構"，是合規且專業的做法。

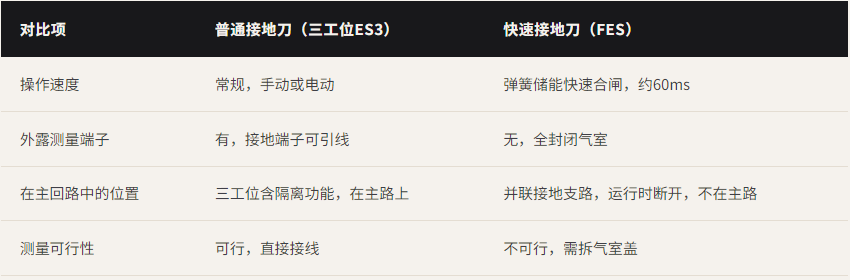

快速地刀與普通地刀的關鍵區別

三種可行測量方案

方案 1

單間隔（最常用）
本間隔三工位ES3接地端 → 斷路器 → 出線套管。操作最簡單，接線點明確，滿足大多數驗收要求。

方案 2

跨間隔（覆蓋更全）
鄰間隔三工位ES3端 → 穿過母線 → 本間隔斷路器 → 出線套管。覆蓋母線連接段，需兩個間隔同時具備測試條件，需更多人手協作。

方案 3

雙端接地（新型GIS）
兩端三工位均置接地位，從兩端接地端子直接引線，無需拆接地銅排。驗收前需確認廠家允許此操作模式。

? 現場經驗

交接驗收前，主動與運行方書面確認測量邊界——寫明起止點、包含哪些節點、不含哪些及原因。事前確認比事后解釋專業，也避免驗收時被要求返工。有經驗的運行人員都了解快速地刀的結構限制，不會將此列為不合格項。
