ZXR-10PA 直流電阻測試儀技術解析與行業同類產品對標

一、引言

直流電阻測試是變壓器、電壓互感器等電力設備出廠試驗、交接試驗、預防性試驗的核心項目，用于檢測繞組焊接質量、匝間短路、分接開關接觸狀態、引線斷線等潛伏性故障，是保障電力設備安全運行的關鍵檢測手段。ZXR-10PA 直流電阻測試儀作為面向中小型電力設備檢測的專用儀器，在電源技術、自動化控制、智能化功能上形成了差異化技術優勢。本文結合產品核心參數與性能特點，從技術原理、性能指標、應用場景等維度深度解析，并與行業同類產品開展對標分析，為電力技術人員選型、使用提供技術參考。

二、產品核心技術參數與設計邏輯

（一）核心技術指標解讀

根據產品技術文檔，ZXR-10PA 的核心技術參數如下：
    （二）核心性能特點解析

全新電源技術與寬量程適配儀器采用創新電源技術，實現多檔位電流輸出，可根據負載自動選擇最優測試電流，覆蓋中小型變壓器、電壓互感器全規格繞組的直流電阻測試需求；24V 最高輸出電壓解決了高阻繞組測試電流不足、測試時間長的痛點，大幅提升測試效率。

全流程智能化與自動化設計整機由高速單片機控制，集成自動放電、放電報警功能，避免人工操作失誤；支持安卓手機 / 平板 APP 遠程控制，測試數據可云端存儲上傳，實現測試流程數字化；自帶萬年歷時鐘、1000 組數據存儲、面板式微型打印機，滿足現場測試數據記錄、溯源需求。

完善的保護與溫度換算功能內置反電勢沖擊、斷線、斷電、電源過熱等多重保護機制，同步聲光報警，可靠抵御變壓器繞組反電勢對儀器的沖擊；支持銅鋁材質任意溫度換算，可直接輸入繞組溫度與目標換算溫度，自動生成標準溫度下的電阻值，簡化試驗數據處理流程。

人性化交互與多接口適配七寸高亮觸摸彩色液晶，強光下顯示清晰，全觸屏操作支持中英文切換；集成藍牙、RS232、USB 三種通訊接口，適配計算機通訊、U 盤數據存儲等多種數據傳輸方式，滿足不同試驗場景的數字化需求；智能功率管理技術，儀器工作在最小功率狀態，有效節能、減少發熱，延長設備使用壽命。

三、與行業同類產品的技術對標分析

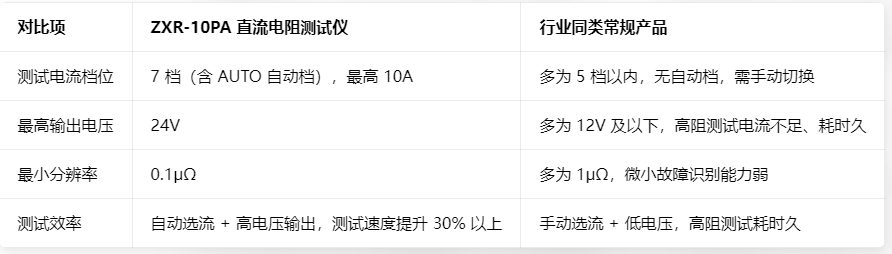

（一）測試性能與效率對標

       ZXR-10PA 的核心優勢在于自動電流匹配 + 24V 高電壓輸出，解決了傳統儀器高阻繞組測試慢、手動操作繁瑣的問題，尤其適配中小型變壓器多繞組、多檔位的批量測試場景，大幅提升試驗效率。

（二）智能化與數字化功能對標

遠程控制與數據管理：同類產品多僅支持本地操作，無 APP 遠程控制功能；ZXR-10PA 支持微信公眾號 + 專用 APP 全程控制，測試數據云端存儲，實現測試流程數字化、可追溯，適配電力試驗數字化轉型需求。

溫度換算功能：同類產品多僅支持單一材質（銅）固定溫度換算，ZXR-10PA 支持銅 / 鋁雙材質任意溫度換算，直接輸入溫度即可自動計算，簡化數據處理，避免人工計算誤差。

數據存儲與打印：同類產品多存儲量≤500 組，無自帶打印機；ZXR-10PA 支持 1000 組掉電存儲，自帶面板式微型打印機，現場直接打印測試結果，滿足試驗現場記錄需求。

（三）保護與可靠性對標

保護機制：同類產品多僅具備基礎放電保護，ZXR-10PA 集成反電勢沖擊、斷線、斷電、電源過熱等多重保護，同步聲光報警，大幅提升現場試驗安全性，避免儀器損壞。

功耗與散熱：同類產品最大功耗多≥300W，發熱嚴重；ZXR-10PA 采用智能功率管理，最大功耗僅 200W，有效減少發熱，提升設備長期運行穩定性。

便攜性：同類產品主機重量多≥8KG，ZXR-10PA 主機僅 6KG，輕量化設計 + 底部便攜結構，適配現場頻繁搬運需求。

（四）應用場景適配性對標

實驗室出廠 / 交接試驗：寬量程、高準確度、多接口適配，滿足變壓器、互感器出廠試驗的批量測試需求，支持數據自動上傳至試驗管理系統。

現場預防性試驗：輕量化設計、長測試線、APP 遠程控制，適配變電站、配電室現場不停電測試，多重保護保障現場操作安全。

故障排查場景：0.1μΩ 高分辨率，可精準捕捉繞組接觸不良、匝間短路等細微故障，為設備故障診斷提供可靠數據支撐。

四、技術應用與使用注意事項

（一）核心應用場景

變壓器繞組直流電阻測試：檢測繞組焊接質量、匝間短路、分接開關接觸狀態、引線斷線等故障，是變壓器出廠、交接、預防性試驗的必做項目。

電壓互感器直流電阻測試：檢測互感器繞組、引線的連接狀態，排查繞組斷線、接觸不良等潛伏性故障。

其他電力設備測試：可用于母線、電纜、斷路器等導電回路的直流電阻測試，拓展應用場景。

（二）技術使用注意事項

測試前準備：測試前需將設備充分放電，避免殘余電荷影響測試結果；根據繞組阻值選擇合適測試電流檔位，高阻繞組優先選擇高電壓大電流檔位，提升測試速度。

接線與安全操作：嚴格按照儀器接線說明連接測試線，確保接線牢固；測試過程中嚴禁斷開測試線，避免反電勢沖擊損壞儀器；現場測試需做好絕緣防護，遵守電力安全作業規程。

溫度換算與數據處理：測試時需準確記錄繞組實際溫度，根據設備材質（銅 / 鋁）選擇對應換算方式，將測試結果換算至 20℃標準溫度，確保試驗數據合規。

儀器維護與校準：定期對儀器進行精度校準，保證量值溯源；清潔測試線接線端子，避免氧化導致接觸電阻增大；長期不用時需存放于干燥通風環境，避免受潮損壞。

五、結論

ZXR-10PA 直流電阻測試儀以全新電源技術、全流程智能化設計、完善的保護功能，形成了針對中小型電力設備直流電阻測試的技術優勢，相比行業同類產品，在測試效率、智能化水平、安全性、便攜性上均有顯著提升，是電力試驗、運維場景的優選檢測設備。

對于電力技術人員而言，該產品可滿足實驗室批量測試、現場預防性試驗、故障排查等多場景需求，選型時需結合被測設備阻值范圍、測試場景、數據管理需求進行匹配；使用過程中需嚴格遵循試驗規程，做好接線、安全、校準等環節管控，保障測試數據準確可靠。
