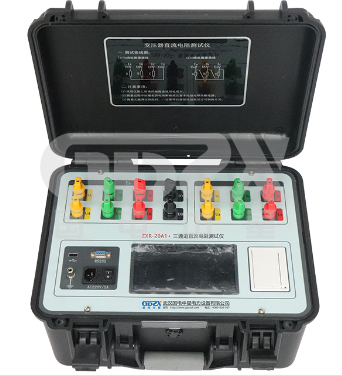

ZXR-20A1+三通道直流電阻測試儀技術特性與測試方法分析

引言

變壓器直流電阻測試是判斷繞組連接完整性、分接開關接觸狀態以及導體材料一致性的重要手段。傳統單相測試方法在面對大型電力變壓器時，需多次換線、逐相測量，整體測試周期較長。ZXR-20A1+三通道直流電阻測試儀通過三相同測、助磁繞組串激等設計，在測試效率與數據可比性方面提供了新的技術路徑。本文從測試模式、電路結構、操作功能及技術指標等方面對該儀器進行分析。

測試模式與適用場景

三通道同步測試

針對星型接法（YN）繞組，儀器支持三相同時加電，每相獨立進行電流采樣與電壓采樣，一次接線即可完成三相直流電阻測量，并自動計算三相不平衡率。該方式顯著減少了換線次數，尤其適用于主變壓器例行試驗、分接開關逐檔測試等重復性較高的場景。

逐相測試模式

對于三角形接法（D）或YN接法下需與單相數據進行比對的情況，儀器提供單相測試功能，可逐相完成繞組直流電阻測量，保持與傳統測試方法的數據一致性。

助磁測試功能

針對五柱鐵心或低壓繞組為三角形連接的大型變壓器，常規方法難以快速建立穩定磁通。該儀器采用高低壓繞組串激磁方式，內部自動完成助磁回路連接，有效縮短低壓繞組直流電阻的測試穩定時間。

關鍵技術特性

電流輸出范圍與量程匹配

儀器在三相測試模式下，電流輸出涵蓋20A+20A至20mA+20mA共六個檔位；單相測試模式下最大輸出電流可達40A。各檔位對應的量程范圍設計合理，從0.25mΩ至20kΩ，覆蓋了電力變壓器、互感器等感性電阻的常見測試區間。

測量精度與分辨率

在全量程范圍內，儀器精確度為±（0.2%讀數+2個字），最小分辨率達到0.1μΩ，可滿足對低阻值繞組及接觸電阻的精細測量要求。

繞組材質與溫度折算

儀器內置銅、鋁兩種繞組材質選項，可根據試品實際材料設置折算溫度系數，使測試結果在標準溫度下具有可比性，便于歷史數據對照與狀態趨勢分析。

中性點引出線電阻檢測

針對YN接法變壓器，儀器設置了中性點引出線電阻檢測功能，可在三通道測試過程中對該段電阻進行補償，使三相測試結果更接近單相測試值，提升數據準確性。

操作與數據處理

人機交互與顯示

儀器采用7寸彩色觸摸屏，界面信息直觀，可實時顯示測試電流、電阻值、三相不平衡率等關鍵數據。參數設置涵蓋測試繞組、分接位置、測試相別、試品溫度及折算溫度等，便于按現場試驗規程標準化操作。

數據存儲與導出

內置日歷時鐘，可存儲、調閱、打印最多100組測試數據。配備RS232通訊接口及USB接口，既支持通過上位機軟件進行數據后處理，也可將測試數據轉存至U盤，滿足試驗報告電子化管理需求。

保護機制

儀器具備完善的保護電路，并在測試結束后提供音響放電報警，放電指示清晰，有助于減少因殘余電荷操作帶來的設備損壞或人員安全風險。

結構與便攜性

整機采用工業塑殼機箱，兼顧強度與便攜性。外形尺寸為長428mm×寬350mm×高230mm，凈重12.8kg，在具備較大電流輸出能力的同時，保持了現場搬運與布置的可行性。

典型應用場景

●   變壓器直流電阻例行試驗：適用于電力變壓器出廠試驗、交接試驗及預防性試驗，尤其對多分接檔位測試效率提升明顯。

●   互感器及感性電阻測試：輸出電流可調范圍寬，適應不同容量互感器及電抗器的直流電阻測量。

●   故障診斷與狀態評估：通過三相不平衡率、溫度折算值及歷史數據比對，輔助判斷繞組變形、分接開關接觸不良等問題。

結語

ZXR-20A1+三通道直流電阻測試儀通過三相同測、助磁串激、多檔位電流輸出及完善的參數設置功能，為變壓器直流電阻測試提供了更高效的解決方案。其在測試方式上的靈活性、數據處理的完整性以及操作界面的友好性，適用于電力設備制造、安裝、運維及檢修等環節的技術人員開展系統化測試與數據分析工作。
