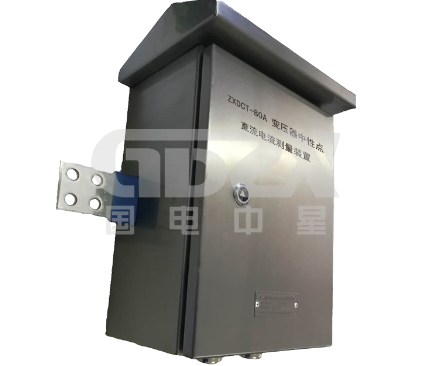

變壓器中性點直流偏磁監測技術對比：ZXDCT-80A 測量裝置的性能優勢與應用分析

一、引言

在高壓直流輸電、新能源并網等場景下，直流電流會通過變壓器中性點接地引下線侵入交流電網，引發變壓器直流偏磁問題，導致鐵芯飽和、損耗增加、噪聲增大，嚴重威脅電網設備安全穩定運行。因此，精準、可靠的中性點直流電流監測，是電網運維中防范直流偏磁風險的核心環節。本文以 ZXDCT-80A 變壓器中性點直流電流測量裝置為核心，結合其技術原理、性能參數與功能特性，從技術架構、關鍵指標、現場適配性等維度展開對比分析，為電力技術人員選型與應用提供專業參考。

二、核心技術原理與架構對比

1. 傳感技術原理

ZXDCT-80A 采用基于霍爾效應與零磁通原理的新一代直流電流傳感器，可在電隔離條件下，有效分離交直流疊加場景中的直流電流分量，實現對變壓器中性點直流電流的直接測量。

• 對比傳統技術：傳統直流電流測量多采用分流器、 Rogowski 線圈等方案，存在電隔離性差、交直流分離不徹底、抗干擾能力弱等問題；零磁通霍爾傳感器通過閉環控制實現磁場補償，從原理上解決了交直流疊加干擾問題，同時實現了一次側與二次側的完全電氣隔離，大幅提升測量安全性與可靠性。

• 技術優勢：該傳感器可在交流大電流背景下精準提取直流分量，適配變壓器中性點 “交流負荷電流 + 直流偏磁電流” 的復雜工況，避免交流分量對直流測量結果的干擾。

2. 硬件與防護設計

ZXDCT-80A 針對電力現場復雜環境做了專項優化：

• 防護性能：支持室外安裝，具備防風沙雨雪能力，環境濕度適應范圍達 100%，可在 - 10℃~+75℃寬溫環境下穩定運行；

• 抗沖擊設計：耐受 3000A/DC/3s、10000A/AC/3s 的沖擊電流，對系統故障電流有良好耐受能力，解決了傳統裝置在電網故障時易損壞的痛點；

• 對比傳統裝置：多數同類產品僅適用于室內環境，溫濕度適應范圍窄，抗沖擊能力弱，無法直接安裝于變壓器中性點現場，需額外搭建防護設施，增加運維成本。

三、關鍵性能指標對比

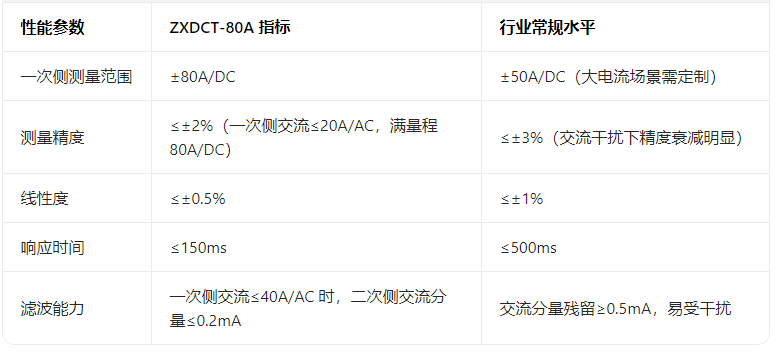

1. 核心測量性能

• 核心優勢：ZXDCT-80A 在寬量程、高交流干擾場景下仍能保持穩定的測量精度，濾波能力突出，可有效濾除變壓器負荷電流的交流分量，僅輸出純凈的直流偏磁信號；同時 150ms 的快速響應時間，可實現直流偏磁的實時監測，滿足電網調度的快速響應需求。

2. 輸出與適配性

• 二次側輸出：采用 12mA±8mA/DC 標準信號（12mA 為直流零點），適配電力系統常規測控裝置、保護裝置的輸入接口，無需額外轉換模塊；

• 負載能力：二次側負載能力 < 500Ω，可適配長距離信號傳輸，滿足變電站現場遠距離接線需求；

• 對比傳統裝置：部分產品輸出信號非標準化，需額外配置信號轉換模塊，增加系統復雜度與故障點；負載能力弱，長距離傳輸易出現信號衰減，影響測量準確性。

四、現場應用場景與適配性對比

1. 核心應用場景

• 直流偏磁在線監測：直接安裝于變壓器中性點接地引下線，實時監測直流偏磁電流，為直流偏磁治理裝置（如限流電阻、補償裝置）提供觸發信號；

• 電網故障分析：在直流輸電單極運行、接地極入地電流異常等場景下，精準捕捉中性點直流電流變化，為故障溯源提供數據支撐；

• 新能源并網監測：在光伏、風電等新能源并網場景下，監測逆變器直流分量對變壓器的影響，防范直流偏磁風險。

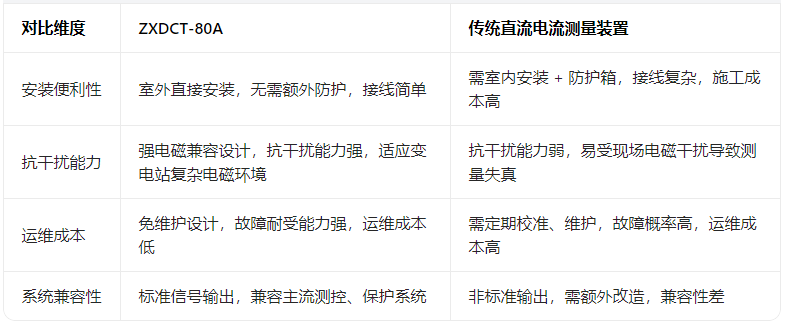

2. 現場運維對比

五、結語

ZXDCT-80A 變壓器中性點直流電流測量裝置，通過零磁通霍爾傳感技術、寬溫域防護設計、高抗干擾性能，解決了傳統直流電流測量裝置在交直流疊加場景下測量不準、環境適應性差、抗沖擊能力弱等痛點，為變壓器直流偏磁監測提供了可靠的技術方案。對于電力技術人員而言，該裝置不僅能滿足直流偏磁的實時監測需求，更適配變電站復雜現場環境，可直接集成于電網在線監測系統，為新型電力系統下變壓器安全運行提供技術支撐。

在實際應用中，技術人員可根據變壓器中性點電流等級，選擇對應量程的裝置，結合其標準輸出信號，實現與直流偏磁治理裝置、電網調度系統的聯動，構建 “監測 - 治理 - 預警” 的全流程直流偏磁防控體系，有效防范直流偏磁對電網設備的危害。
