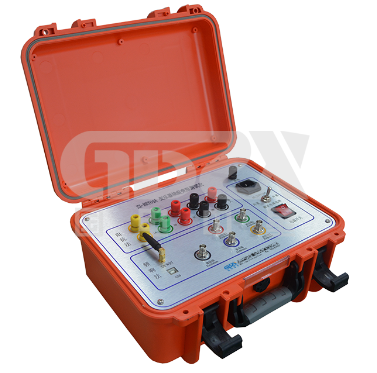

技術解析：ZX-BRY04A變壓器繞組變形測試儀的頻響法與阻抗法融合應用

在電力變壓器的預防性試驗中，繞組變形檢測是判斷設備是否遭受短路沖擊、機械移位或絕緣損傷的關鍵手段。傳統的單一檢測方法在抗干擾能力、測試效率及診斷全面性上存在局限。ZX-BRY04A變壓器繞組變形測試儀采用頻響法（FRA）與阻抗法雙技術融合架構，為技術人員提供了一套覆蓋寬頻掃描、高重復率及智能診斷的完整解決方案。

本文從測量原理、技術參數、現場適用性及智能化分析四個維度，對該設備的工程應用價值進行深入剖析。

一、雙技術協同的檢測架構

變壓器繞組發生變形后，其分布電感和電容參數會隨之改變。頻響法通過檢測繞組在不同頻率下的幅頻響應特性，能夠靈敏反映細微的機械結構變化；阻抗法則通過測量短路阻抗的變化，評估繞組整體位移或匝間短路的累積效應。兩種方法物理機理互補，可有效降低誤判與漏判風險。

ZX-BRY04A將兩種方法集成于一體，支持頻響法+阻抗法二合一工作模式，并采用三相同側測量方式，一次接線即可完成三相數據采集，減少重復接線引入的誤差與勞動強度。

二、關鍵技術參數與測量能力

1. 頻響法技術指標

●   掃頻范圍與分辨率：線性掃描最高達10MHz，掃頻點可達40000點；分段掃描覆蓋0.5kHz~1MHz，支持0.25kHz、0.5kHz、1kHz多檔間隔，滿足從低頻段（反映匝間故障）到高頻段（反映局部翹曲）的全頻段分析需求。

●   測量精度：幅度測量精度±0.1dB，掃描頻率精度0.005%，信號輸入阻抗1MΩ、輸出阻抗50Ω，信號輸出幅值±20V，確保微弱變形特征可被穩定捕獲。

●   重復率：同相測試重復率99.9%，有效抑制現場干擾，保證歷史數據縱向對比的可靠性。

2. 阻抗法技術指標

●   測量范圍：阻抗范圍0~100%，電壓AC25V~500V，電流AC0.1A~10A，覆蓋常見電壓等級變壓器的短路阻抗測試需求。

●   測量精度：電壓、電流均為0.2級，滿足現場對測試結果的精度要求。

●   重復率：同樣達到99.9%，與頻響法保持一致，便于兩種方法結果的交叉驗證。

三、現場適用性與操作效率

電力設備檢測往往受限于現場作業時間與安全條件。該儀器在設計中充分考慮了現場工程需求：

●   非吊罩檢測：僅需拆除變壓器連接母線，無需吊罩或拆裝內部結構，大幅降低作業風險與工作量。

●   靈活接線：信號輸入輸出引線可任意布放，接線人員可停留在變壓器油箱上操作，減少上下攀爬頻次。

●   高效測試：頻響法每相測試小于60秒，整臺變壓器（含高、中、低壓繞組）總耗時不超過10分鐘；阻抗法每相測試小于15秒，整臺測試不超過1分鐘。

●   環境適應性：操作溫度-10℃至+40℃，存儲溫度-20℃至+70℃，相對濕度<90%（不凝結），適用于戶內外多種檢測場景。

四、智能診斷與數據分析

技術人員關注的不僅是數據采集，更是如何從曲線中準確判斷繞組狀態。ZX-BRY04A配套的Windows平臺分析軟件提供了多項專業功能：

●   多曲線橫向與縱向分析：支持同時加載6條歷史曲線，自動計算相關系數，對繞組變形程度進行量化評估。

●   專家智能診斷系統：軟件可根據頻響曲線變化特征（低頻段衰減、諧振峰漂移、高頻段幅值下降等）自動給出繞組狀態的參考結論，輔助技術人員快速定位異常。

●   數據管理：自動保存環境條件參數（溫度、濕度、測試時間等），測量結果可存盤并生成彩色打印報告，便于歸檔與后續比對。

●   靈活的參數錄入：變壓器詳細參數可在測試后補充完善，減少現場輸入操作，提高測試流暢度。

五、結構設計與便攜性

儀器本體尺寸370×300×170mm，外機箱尺寸420×300×300mm，總體重量20kg，屬于可單人搬運的現場測試設備。結構上兼顧了抗振與散熱需求，適應變電站、換流站等復雜環境下的長時使用。

六、總結

對于電力運維技術人員而言，繞組變形測試儀的核心價值在于：能否在有限時間內獲取高重復性的寬頻數據，能否在復雜現場條件下穩定工作，以及能否通過智能分析減少人工判圖的主觀差異。

ZX-BRY04A通過頻響法與阻抗法的雙技術融合、高精度寬頻掃頻測量、三相同側高效接線以及專家智能分析系統，構建了一套覆蓋數據采集、特征提取、狀態診斷全流程的檢測工具。其在保證測量重復率99.9%的基礎上，有效提升了現場作業效率與診斷結論的客觀性，適用于變壓器短路沖擊后評估、出廠前檢測及運行年限較長設備的狀態檢修場景。
