技術解析：ZX-602手持式報文分析儀的核心性能與智能變電站測試應用

引言

隨著智能變電站和數字化保護測控系統的廣泛部署，IEC61850標準、合并單元、智能終端及光數字互感器已成為過程層與間隔層通信的核心組件。對光數字報文進行高精度解析與仿真，成為現場調試、運維與檢修工作中的剛性需求。

ZX-602手持式報文分析儀正是面向這一場景設計的專用工具。該設備集光數字繼電保護測試、報文監測與萬用表功能于一體，采用觸摸屏與按鍵協同操作，適用于保護測控裝置、合并單元、智能終端、互感器等設備的快捷測試。

一、產品定位與適用場景

ZX-602屬于手持式光數字報文分析儀，同時具備光數字萬用表與光數字繼電保護測試儀的功能。主要應用場景包括：

●   智能變電站過程層與間隔層設備調試

●   合并單元輸出精度與同步性能檢查

●   智能終端響應時間測試

●   Goose跳閘報文與采樣值報文分析

●   光功率測量與光纖鏈路狀態判斷

其便攜設計與長續航能力，使其適合現場長期或移動式作業。

二、通信接口與協議支持

1. 光纖以太網口

●   接口數量：3對

●   速率：100/1000Mbits/s，自適應

●   光纖類型：LC，多模，1310nm

●   支持協議：IEC61850-9-1/2/LE、Goose、IEEE-1588

●   技術指標：

  ◆   發送離散度：<0.1μs

  ◆   接收時標精度：<25ns

  ◆   1588對時精度：<80ns

  ◆   自帶光功率測量功能

該接口可用于SMV采樣值報文與Goose跳閘報文的收發與監測，是過程層測試的核心通道。

2. 光纖串口

●   接口數量：1對

●   速率范圍：2~10Mbits/s

●   光纖類型：LC，多模，850nm

●   支持協議：IEC60044-7/8 FT3

●   傳輸方式：曼碼或異步串口傳輸

●   技術指標：

  ◆   發送離散度：<0.1μs

  ◆   接收時標精度：<25ns

該接口適用于傳統FT3格式的合并單元輸出或互感器數字接口測試。

3. 同步接口

●   類型：IRIG-B / PPS

●   接口形式：1對LC光口，多模，850nm

●   對時精度：<400ns

用于設備間時間同步測試，滿足IEEE-1588之外的光同步需求。

三、硬開入與硬開出接口

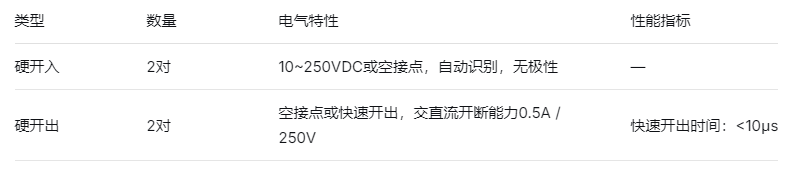

硬開出通道特別適用于智能終端響應時間測試，可精確測量裝置從接收到Goose報文到出口動作的延時。

四、人機交互與供電

●   屏幕：5.7英寸電容觸摸屏，支持多點觸控

●   電池：可充電鋰電池，11000mAh

●   續航時間：>6小時

●   供電電壓：4.2V / 3.0A

●   外部接口：USB（支持U盤數據導入導出）

●   電以太網口：1個RJ-45，100Mbits/s

五、核心處理架構與實時性能

ZX-602采用A9+FPGA雙核工業計算機架構，具備以下實時性能優勢：

●   報文發送離散度：<0.1μs

●   報文接收時標誤差：<25ns

●   支持多協議并行處理（IEC61850、Goose、FT3、MMS、STNP、GRMP等）

該架構保證了在高密度報文場景下的時間同步精度與發送穩定性，適用于合并單元抖動測試、Goose風暴測試等場景。

六、功能集成度與操作方式

設備不要求操作者深入理解報文結構，而是通過圖表方式直接呈現電氣參數與測試結果，主要測試功能包括：

●   合并單元精度與同步測試

●   智能終端響應時間測試

●   保護測控裝置閉環測試

●   光數字萬用表（電壓、電流、相位、功率等）

●   光功率測量

●   報文分析與波形回放

支持SCL文件導入，便于按IED配置自動生成測試項。

七、物理規格與便攜性

該體積與重量適合單手持握，便于在開關柜、智能控制柜及戶外預制艙等空間有限的環境中操作。

八、典型技術對比分析（與傳統測試儀對比）

九、結語

ZX-602手持式報文分析儀圍繞智能變電站過程層與間隔層的實際測試需求，在通信接口、協議支持、時間同步、硬接點響應及便攜性等方面進行了系統設計。其A9+FPGA架構保證了高精度報文發送與接收能力，圖表化操作界面降低了現場人員的使用門檻。

對于從事智能變電站調試、維護、保護及自動化系統測試的技術人員，該設備可作為合并單元、智能終端、互感器及保護測控裝置測試的工程化工具進行評估與應用。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
