ZXR-40S1雙通道直流電阻測試儀在大容量變壓器溫升測量中的應用分析

引言

變壓器直流電阻測試是評估繞組材質、焊接質量及連接可靠性的重要手段。對于三芯五柱大型變壓器，溫升試驗對測量時間與數據同步性提出較高要求。ZXR-40S1雙通道直流電阻測試儀針對這一場景設計，本文從其技術架構、性能指標及適用邊界等方面進行客觀分析，供電力檢測與變壓器制造領域的技術人員參考。

一、設計定位與結構特點

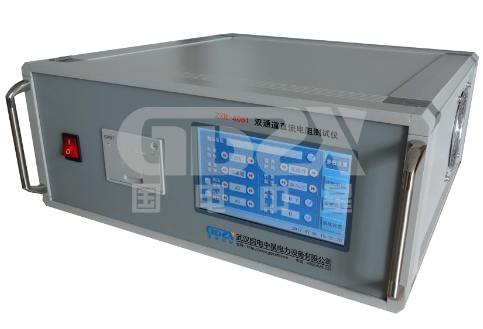

該儀器采用臥式結構，便于在變壓器生產現場或檢修場地布置。雙通道測量架構可同時采集兩路電阻值，配合實時采樣與打印輸出功能，有效縮短溫升試驗周期。整機由單片機控制，自動完成自檢、數據處理及顯示，降低人工干預帶來的偏差。

核心技術指標解讀

●   輸出電流檔位：提供<15mA、2.5A、5A、10A、20A、40A共六檔，覆蓋小電流測試到大電流溫升場景。

●   對應量程：40A檔量程為50μΩ～1Ω，適用于低壓側大容量繞組；<15mA檔量程為10Ω～20kΩ，適用于高阻回路或消磁后檢查。

●   準確度：±(0.2%+2字)，滿足變壓器直流電阻測量常規要求。

●   分辨率：0.1μΩ，可分辨微歐級變化，有助于發現繞組斷股或接觸不良等微小缺陷。

●   工作電源：AC220V±10%，50Hz±1Hz，適配常規實驗室及現場電源條件。

●   環境適應性：工作溫度0～40℃，濕度≤90%RH無結露，適合多數室內及遮蔽場所使用。

●   外形與重量：448×463×177mm，凈重15kg，在40A級雙通道設備中具備一定便攜性。

二、功能亮點與實用價值

1. 雙通道同步測量
傳統單通道儀器需分時測量三相電阻，溫升試驗中難以捕捉同一溫度點下的繞組狀態。雙通道設計可同時測量兩相或兩個繞組，提升數據可比性，尤其適合溫升試驗中多時間點的快速采樣。

2. 快速充電與測量
針對溫升試驗對時間的嚴格要求，儀器在充電和測量環節進行優化，減少等待時間，使溫度-電阻曲線記錄更加連續可靠。

3. 安全保護機制
具備完善的保護電路，并配有音響放電報警及清晰放電指示，減少因殘余電荷操作引發的設備或人員風險，提升現場作業安全性。

4. 大電流輸出能力
最大40A輸出配合50μΩ量程，適用于大型變壓器低壓側直流電阻測試，避免因測試電流不足導致的測量不穩定。

三、適用場景與使用建議

●   變壓器溫升試驗：三芯五柱大型變壓器的溫升測試是該儀器的設計目標場景，建議配合溫度記錄設備同步使用。

●   繞組直流電阻快速測量：常規變壓器、電抗器及互感器的直流電阻檢測均可適用。

●   故障排查：對于疑似繞組斷股、分接開關接觸不良或連接松動的情形，可利用多檔電流進行對比測試。

使用注意事項：

●   測試前應確認繞組已充分放電并接地，避免殘余電荷影響。

●   選擇電流檔位時，應使被測電阻位于對應量程的1/3～2/3區間，以獲得較好穩定度。

●   測試結束后等待放電報警結束方可拆除接線。

結語

ZXR-40S1雙通道直流電阻測試儀圍繞大容量變壓器溫升測量這一實際需求展開設計，在雙通道同步采樣、大電流輸出及安全保護方面具有明確針對性。對于從事變壓器出廠試驗、型式試驗及現場檢修的技術人員，理解其技術特點與量程邊界，有助于更高效地完成直流電阻檢測與溫升評估工作。
