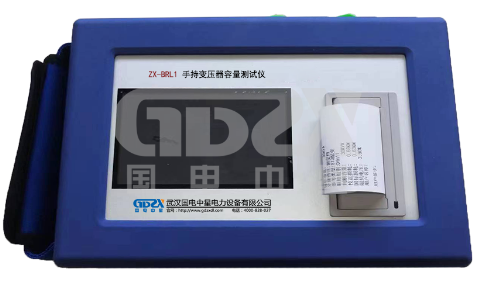

ZX-BRL1手持變壓器容量測試儀的技術特性與應用分析

在電力系統運行管理中，變壓器容量參數的真實性直接關系到電網安全、線損計算與電費結算的準確性。針對用戶私自增容、基本電費漏收等問題，現場快速、準確地獲取變壓器實際容量成為電力營銷與稽查部門的重要技術需求。ZX-BRL1手持變壓器容量測試儀圍繞便攜性、測試精度與現場適應性進行了系統設計，為變壓器容量現場核查提供了可量化的技術手段。

一、測試功能定位

ZX-BRL1專用于變壓器容量的現場測量，適用于配電變壓器及電力變壓器的容量核定工作。與傳統需外接調壓器、電源設備的方法相比，該儀器采用內置高效能可充電電池供電，一次完全充電可連續測量100臺套以上變壓器，顯著降低現場測試對輔助設備的依賴，提升稽查與巡檢效率。

二、測試精度與校正機制

變壓器容量測試受溫度、波形畸變、非額定電壓與電流等因素影響較大。ZX-BRL1在測試精度方面給出如下指標：

●   電壓：±0.5%

●   電流：±0.5%

●   功率：±1.0%（功率因數＞0.1）；±2.0%（0.02＜功率因數≤0.1）

為提高測試結果與實際工況的吻合度，儀器內置多項自動校正功能。用戶輸入溫度、空載校正系數等參數后，儀器可自動完成：

●   波形畸變校正

●   溫度校正

●   非額定電壓校正

●   非額定電流校正

該設計使測試結果在不同現場條件下具備較好的可比性與參考價值，減少因工況偏離額定值帶來的判斷誤差。

三、人機交互與操作效率

現場檢測環境通常要求操作簡潔、信息直觀。ZX-BRL1采用5寸全觸控真彩液晶顯示器，分辨率為900×500，界面以中文菜單呈現，設置、測試過程與結果在同一功能界面集中顯示，便于操作人員快速完成參數配置與結果比對。

全觸控交互方式降低了按鍵式設備的操作學習成本，適用于多班組、輪崗制的現場作業場景。

四、電氣安全與環境適應性

變壓器容量測試常在戶外配電室、桿架變臺或用戶側現場進行，儀器自身的電氣安全特性是選擇設備的重要考量。ZX-BRL1在絕緣與耐壓方面明確以下指標：

●   容量測試、電壓、電流輸入點對機殼絕緣電阻 ≥ 100 MΩ

●   充電電源輸入對機殼可承受工頻2kV（有效值），測試時長1分鐘

環境適應方面，工作溫度范圍為 -20℃ ～ +60℃，可覆蓋我國大部分地區戶外作業條件。充電器電源要求為市電AC 160V～265V，具備較寬電壓適應性，適用于現場供電不穩定的情況。

五、便攜性與現場部署

儀器體積為 26cm × 17cm × 6cm，重量 1.5kg，符合手持式設備定位。在需要頻繁移動、登桿或進入狹窄配電室的情況下，輕量化設計有助于減輕現場人員負擔。

六、在電力稽查與設備管理中的應用價值

ZX-BRL1所解決的問題聚焦于電力營銷側的實際痛點：

1.對私自增容行為提供量化判定依據；

2.無需外接調壓設備，降低現場測試門檻；

3.自動校正機制減少對測試人員經驗依賴，提升數據一致性。

對于電力公司營銷稽查、用電檢查、配電運維等技術人員而言，該儀器可作為變壓器容量現場核定的實用工具，適用于新裝用戶驗收、周期性核查及異常用電調查等場景。
