技術解析：等電位連接電阻測試的技術要點與ZXD-470的功能定位

在建筑物防雷接地系統、電氣設備安裝質量驗收以及電力設備預防性試驗中，等電位連接電阻的測試是判斷金屬構件之間電氣連接可靠性的重要手段。隨著相關規程對接地連續性和接觸電阻要求的日益嚴格，測試儀器的測量精度、抗干擾能力和功能擴展性成為技術人員關注的重點。本文以ZXD-470等電位電阻測試儀為分析對象，對其技術特性進行解析，并結合測試原理和應用場景展開討論，供從事防雷檢測、電氣試驗及工程質量驗收的技術人員參考。

一、等電位連接電阻測試的技術背景與測試原理

1.1 測試需求與應用場景

等電位連接是將建筑物內各金屬構件、防雷裝置、電氣設備外露可導電部分等通過導體連接起來，使其電位相等或接近，以防止電擊危害和電氣火災。根據相關規范要求，等電位連接導體的連接質量需要通過電阻測試進行驗證。

ZXD-470等電位電阻測試儀適用于以下場景：

●   建筑物防雷接地系統：檢測避雷帶、地梁、構造鋼筋、樓板筋等金屬構件之間的連接質量

●   電氣設備安裝：測量設備與地網地極間連接導體的電阻

●   開關觸點和接點測試：測量斷路器、開關、插座觸點的接觸電阻

●   工業制造領域：檢測車船飛機的金屬鉚接電阻、電焊接點電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻

1.2 精密四線法測試原理

ZXD-470采用精密四線法（開爾文法）進行電阻測試。該方法通過獨立的電流回路和電壓回路，消除了測試線電阻和接觸電阻對測量結果的影響。具體原理是：由I+和I-端子向被測電阻施加恒定測試電流，同時通過V+和V-端子測量被測電阻兩端的電壓降，根據歐姆定律計算電阻值。由于電壓測量回路阻抗極高，幾乎不取電流，因此測試線電阻和接觸電阻不會引入測量誤差，特別適合低值電阻的準確測量。

二、ZXD-470的核心技術參數與功能特性

2.1 測量范圍與精度指標

根據產品規格，ZXD-470的測量里程為0.01mΩ～100kΩ，最小分辨率為0.01mΩ。在不同量程范圍內，精度指標如下：

●   0.01mΩ～100.0mΩ：±2%±10dgt

●   100mΩ～100kΩ：±1.5%±5dgt

這樣的精度設計滿足了從微電阻接觸測試到常規導體電阻測量的需求。測試電流≤2A，兼顧了測量速度與電池續航能力。

2.2 導線長度測試功能

ZXD-470具備獨特的導線長度測試功能，這是其區別于常規微歐計的技術特點。該功能的實現原理是：

1.設置標準樣線長度（范圍1m～99m），先測量標準長度導線的電阻值

2.再測量整條待測導線的電阻值

3.通過兩次測試的電阻比值計算導線長度（L≤100km）

這一功能對于現場需要估算電纜長度或驗證導線實際長度的場景較為實用，減少了額外攜帶測長工具的負擔。

2.3 數據管理與報警功能

儀器內置數據存儲功能，可保存900組測試數據，掉電或更換電池不會丟失。存儲數據可通過USB接口上傳至電腦，配合監控軟件進行保存和打印輸出，滿足試驗報告生成的需求。

報警功能方面，用戶可設置報警臨界值（范圍0.1mA～100.0kΩ，單位標注存在筆誤，應為電阻值）。當測試值超過設定閾值時，儀器發出長鳴聲報警提示，便于現場快速判斷測試結果是否合格。每次開機默認不啟動報警功能，需手動設置。

2.4 人機交互與供電設計

顯示方面，采用3.5英寸真彩液晶屏，測試結果直觀清晰。測試時間約0.5秒/次，響應速度較快，適合批量測試場景。

供電系統采用DC7.4V 3Ah可充電鋰電池，可連續工作約8小時。當電池電壓降至約6.8V時，屏幕顯示低電壓提示，提醒及時充電。充電接口為USB接口，便于現場充電。自動關機功能約15分鐘觸發，有助于延長電池續航。

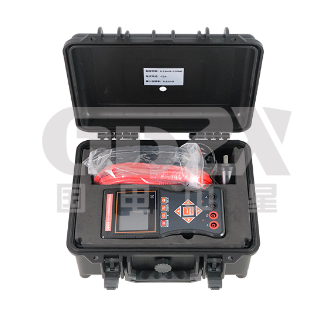

2.5 機械結構與便攜性

主機尺寸207mm×101mm×45mm，總質量約3.4kg（含包裝測試線）。測試線標配長約5m，紅黑各1條，共2條，滿足常規測試距離需求。

三、ZXD-470在不同應用場景中的技術優勢

3.1 建筑物等電位連接檢測

在建筑防雷工程驗收中，等電位連接電阻的測試點往往分布在建筑物的不同位置。ZXD-470采用便攜式設計和鋰電池供電，便于攜帶至屋頂、地下室等不同作業面。四線法測試可有效消除測試線過長引入的電阻，保證測量數據的準確性。

3.2 電氣設備接觸電阻測試

斷路器、開關、插座等設備的觸點接觸電阻是判斷其運行狀態的重要參數。這類測試通常要求測量微歐級電阻，ZXD-470的0.01mΩ分辨率和四線法測試原理能夠滿足此類低值電阻測量需求。

3.3 工業制造領域的質量檢測

在車船飛機制造、蓄電池組裝配、配電盤母線連接等場景中，鉚接電阻、焊接電阻和接點電阻的檢測直接關系到產品質量和運行可靠性。ZXD-470的寬量程設計和數據存儲功能，可支持生產線批量測試和質量追溯。

四、測試注意事項與使用建議

4.1 線路電壓避讓

儀器技術參數中提示“線路電壓應避免”，這意味著測試時應確保被測回路處于斷電狀態，避免感應電壓或殘余電荷影響測量結果甚至損壞儀器。

4.2 溢出與報警設置

當被測電阻超出量程范圍時，儀器顯示“OL”符號。報警臨界值設置時需注意電阻單位，確保設定值與實際需求一致。報警功能默認關閉，需手動開啟，這一設計避免了開機誤報警。

4.3 充電與存放

鋰電池供電模式下，建議在低電壓提示后及時充電。長時間不使用時，應在存放溫濕度條件（-10℃~60℃，70%rh以下）下妥善保管，避免高溫高濕環境。

五、結語

等電位連接電阻測試是保障電氣安全的重要技術手段，測試儀器的選型需結合測量精度、功能擴展性和現場適應性綜合考量。ZXD-470等電位電阻測試儀采用精密四線法原理，具備0.01mΩ高分辨率、寬量程覆蓋、導線長度測試、數據存儲與上傳等實用功能，可滿足建筑物防雷檢測、電氣設備接觸電阻測試以及工業制造質量檢驗等多種場景需求。技術人員在實際應用中，應根據被測對象的特性選擇合適的測試方法，充分利用儀器功能，為電氣連接質量的評估提供可靠的數據支撐。
