變壓器變比組別測試技術的進步與應用探析——以ZX-BC全自動測試儀為例

變壓器作為電力系統中的關鍵設備，其變比與聯結組別的正確性直接影響電能傳輸質量與系統安全運行。傳統變比測試多依賴電橋法，存在操作繁瑣、功能單一、適應性有限等問題。近年來，隨著電力測試儀器向智能化、集成化發展，全自動變比組別測試儀逐漸成為現場試驗的主流選擇。本文以ZX-BC全自動變比組別測試儀為例，對其技術特點、性能指標及現場適用性進行分析，供相關技術人員參考。

一、功能拓展與智能化提升

ZX-BC測試儀在傳統變比測試功能基礎上，實現了多項技術拓展：

●   多類型設備測試支持：除常規電力變壓器外，還可用于Z型變壓器、電壓互感器（PT）、電流互感器（CT）的變比與極性測試，提升了儀器的適用范圍。

●   盲測功能：在未知高、低壓側接線方式的情況下，仍可自動判斷并完成變比與組別測試，大幅簡化現場辨識與接線流程。

●   數據存儲與輸出：支持本機存儲與U盤導出，并配備熱敏打印機，便于現場數據留存與報告生成。

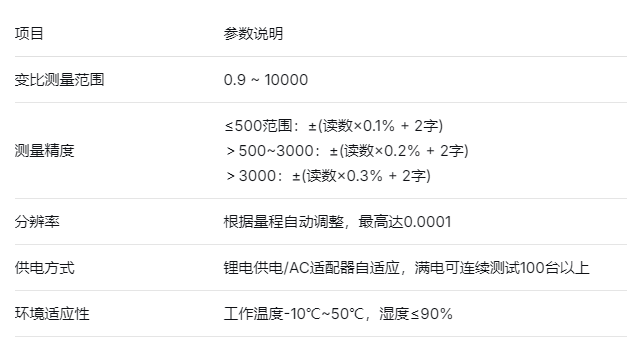

二、關鍵性能參數分析

該儀器在測量范圍、精度及適應性方面具備以下特點：

尤其值得注意的是，該儀器在10000:1的變比下仍能保持0.3% 的精度水平，滿足絕大多數電力變壓器及互感器的測試需求。

三、現場適用性與操作設計

針對現場試驗環境，該儀器在以下幾方面進行了優化：

●   便攜設計與續航：主機重3.8kg，內置鋰電池支持連續工作8小時以上，適合移動試驗與無源現場。

●   強光可視屏幕：采用6寸高亮彩色液晶屏，陽光下仍清晰可讀，適應戶外作業。

●   完善的保護機制：具備反接保護與輸出短路保護，提升設備與人員安全性。

●   快速充電支持：約3小時可完成充電，提升設備周轉效率。

四、總結與展望

ZX-BC全自動變比組別測試儀通過集成化設計、寬量程高精度測量、多類型設備兼容等功能，體現了當前電力測試設備向智能化、多功能、現場友好方向發展的趨勢。其盲測功能與多類型測試支持，尤其適用于檢修現場與新建工程中的快速校驗場景。

未來，隨著變壓器類型日益多樣、測試要求不斷提高，變比測試儀有望進一步融合無線傳輸、智能診斷、云數據管理等功能，為電力設備狀態評估與運維決策提供更全面的數據支撐。
